GIUNTO ELETTROSALDABILE RIDOTTO PE 40X32MM PE100 SDR11 EF

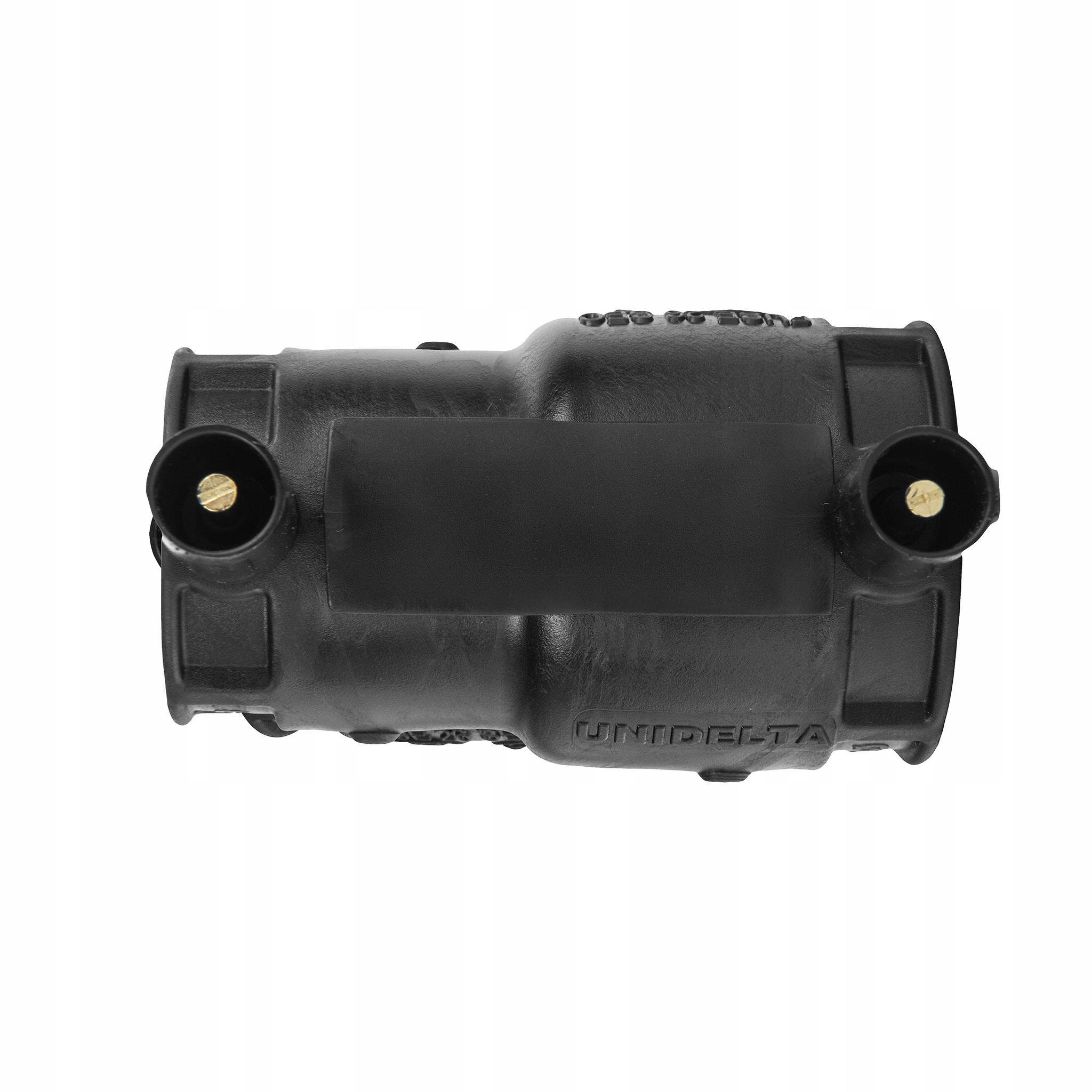

⭐️ GIUNTO ELETTROSALDABILE RIDOTTO PE UNIDELTA – 40x32MM

Viene utilizzato per collegare tubi in polietilene per il trasporto di gas fino a una pressione di 10 bar o acqua potabile e liquidi fino a una pressione nominale di 16 bar.

Sono compatibili con tubi PE80 e PE100 . Grazie alla qualità della materia prima utilizzata, i raccordi Unidelta sono resistenti a numerosi agenti chimici e ai raggi UV . ____________________________

▶ APPLICAZIONE:

Le principali applicazioni dei raccordi elettrosaldabili sono: condotte di gas infiammabili, condotte idriche, impianti antincendio, fognature, impianti industriali, irrigazione e canaline portacavi.

I raccordi elettrosaldabili Unidelta possono essere utilizzati con tubi in polietilene ad alta densità PE80 o PE100 con le seguenti caratteristiche:

• SDR≤ per tutti i diametri
• SDR=17 per diametri >32mm
• SDR=26 per diametri >125mm

⭐️ CARATTERISTICHE PRINCIPALI

• Tensione di saldatura 40V
• Collegamenti elettrici Ø 4.0mm

Ogni unità è contrassegnata con:

• Codice a barre per lettura ottica
• Diametro nominale
• Tempo di saldatura e tempo di raffreddamento

La bobina metallica è posizionata saldamente vicino alla superficie interna del raccordo per ottimizzare il trasferimento di calore tra tubo e raccordo e ridurre i tempi di saldatura.

I tubi e i raccordi in polietilene possono essere saldati mediante elettrofusione o saldatura di testa. In entrambi i casi, l'operazione di saldatura deve seguire una procedura consolidata, tenendo conto di alcuni concetti di base riguardanti la compatibilità dei diversi materiali. Poiché PE80 e PE100 sono completamente compatibili, è possibile saldare di testa tubi realizzati con materiali diversi, a condizione che abbiano lo stesso rapporto dimensionale standard (SDR) e quindi lo stesso spessore di parete.

_____________________

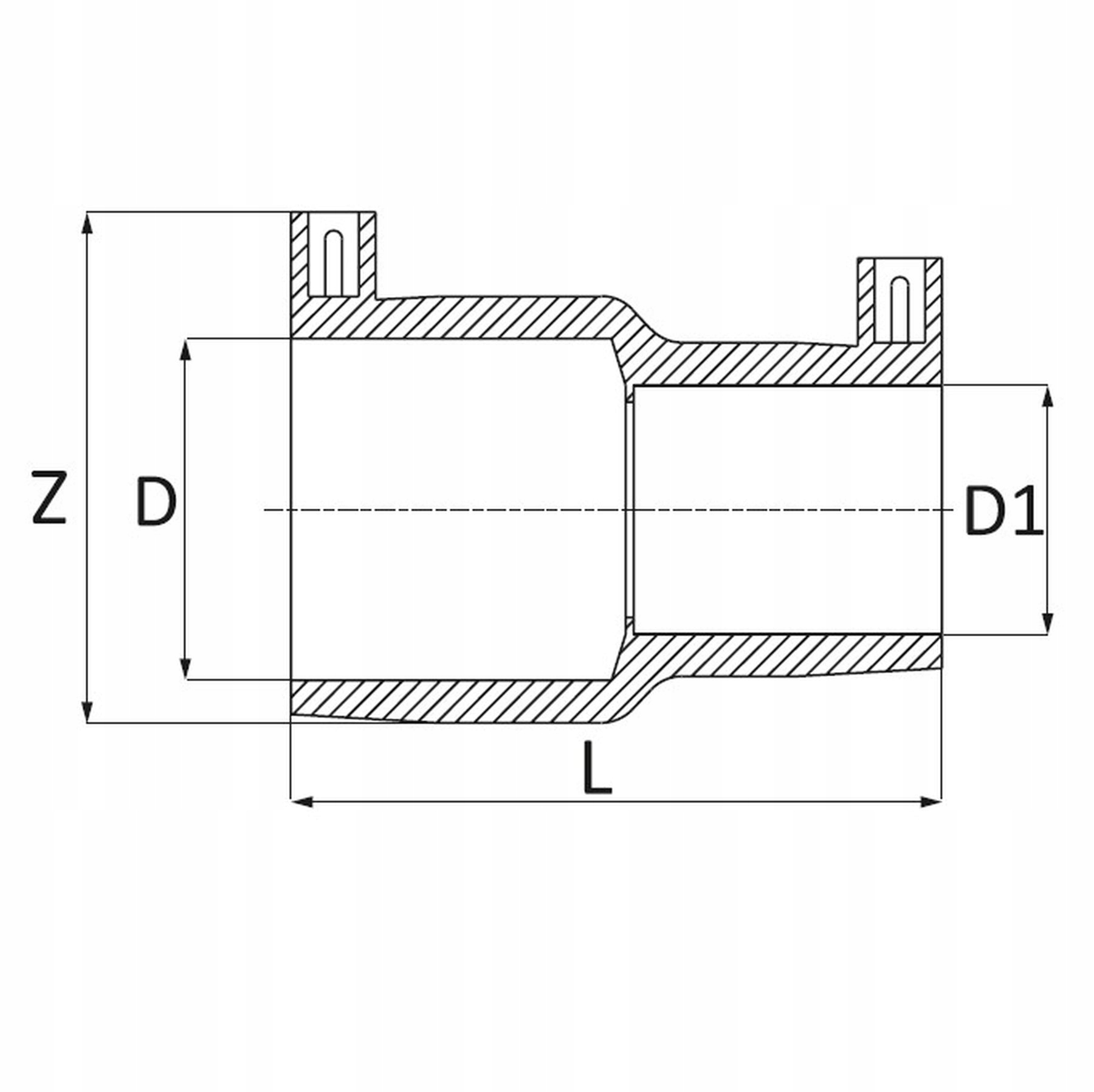

▶ DIMENSIONI:

(L) 89 mm (Z) 60 mm (DxD1) 32 x 25 mm

(L) 88 mm (Z) 70 mm (DxD1) 40 x 32 mm

(L) 98 mm (Z) 81 mm (DxD1) 50 x 32 mm

(L) 116 mm (Z) 98 mm (DxD1) 63 x 32 mm

(L) 116 mm (Z) 98 mm (LxD1) 63 x 40 mm

(L) 116 mm (Z) 98 mm (LxD1) 63 x 50 mm

(L) 124 mm (Z) 110 mm (DxD1) 75 x 63 mm

(L) 153 mm (Z) 130 mm (DxD1) 90 x 63 mm

(L) 154 mm (Z) 130 mm (DxD1) 90 x 75 mm

(L) 187 mm (Z) 153 mm (DxD1) 110 x 63 mm

(L) 187 mm (Z) 153 mm (LxD1) 110 x 90 mm

(L) 163 mm (Z) 176 mm (DxD1) 125 x 63 mm

(L) 206 mm (Z) 176 mm (DxD1) 125 x 90 mm

(L) 168 mm (Z) 176 mm (DxD1) 125 x 110 mm

(L) 229 mm (Z) 217 mm (DxD1) 160 x 110 mm
