Macchina automatica per la crimpatura di terminali su due lati e l'inserimento automatico di guaina termorestringente (0.5-10mm)

Codice ErreBi: 67796
TEMPI DI CONSEGNA PER ARTICOLI NON DISPONIBILI: 70GG. PER CONSEGNE URGENTI ENTRO 3 SETTIMANE CONTATTACI IN PRIVATO


Vendita al pezzo

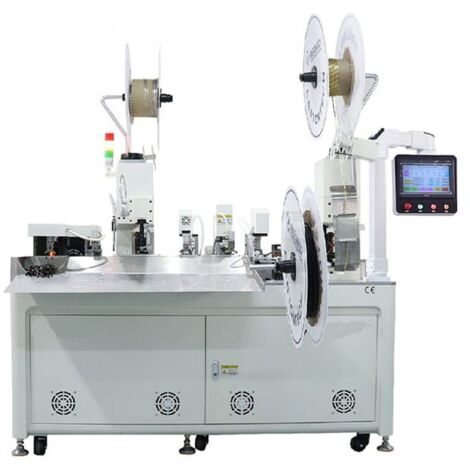

La macchina automatica RBEW8070-1 per crimpatura doppia estremità e inserimento guaina termorestringente è un sistema professionale progettato per la lavorazione automatica di cavi da 22 a 14 AWG, con taglio, spelatura, crimpatura dei terminali e inserimento della guaina termorestringente.
È indicata per applicazioni industriali, produzione di cablaggi, settore automotive, elettronica, elettrodomestici e linee produttive dove sono richieste precisione, automazione e qualità costante nella preparazione del cavo terminato.
La macchina integra in un unico ciclo le funzioni di taglio cavo, spelatura, crimpatura su entrambe le estremità, inserimento del tubo termorestringente e restringimento tramite dispositivo di riscaldamento automatico, riducendo le operazioni manuali e migliorando la ripetibilità del processo produttivo.
La lunghezza di taglio è programmabile da 86 a 9999 mm, con precisione di taglio pari a ±0,5 mm, rendendo il sistema adatto a produzioni in serie e cablaggi con lunghezze controllate.
La macchina permette la spelatura su entrambi i lati del cavo, con lunghezza di spelatura lato I da 0,5 a 8 mm e lato II da 0,1 a 10 mm, adattandosi a diverse configurazioni di terminali e applicazioni.
La forza di crimpatura da 2,0 T, pari a 20 kN, consente una crimpatura stabile e controllata, mentre la corsa da 30 o 40 mm permette l’utilizzo di differenti configurazioni di applicatori.
Il sistema gestisce tubi termorestringenti con diametro da 3,00 a 6,00 mm, che vengono tagliati a lunghezza fissa, inseriti sul cavo e successivamente posizionati sul terminale dopo la crimpatura.
Dopo la crimpatura, la guaina termorestringente viene automaticamente spinta sul terminale e riscaldata in posizione tramite il dispositivo automatico, ottenendo una protezione ordinata e uniforme del punto di connessione.
La capacità produttiva fino a 2000 pezzi/ora con lunghezza cavo 80 - 100 mm rende la macchina adatta a reparti produttivi con volumi elevati e necessità di continuità operativa.
La macchina può essere configurata con funzioni opzionali di marcatura laser o codifica, utili per stampare automaticamente caratteri sulla guaina termorestringente e migliorare identificazione e tracciabilità del cablaggio.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene inserito nel sistema di alimentazione della macchina
- L’operatore imposta lunghezza di taglio, lunghezze di spelatura, parametri di crimpatura e gestione della guaina termorestringente
- La macchina taglia il cavo alla lunghezza programmata
- Il sistema esegue la spelatura del lato I e del lato II secondo i parametri impostati
- Il tubo termorestringente viene tagliato a lunghezza fissa e inserito sul cavo
- I terminali vengono crimpati sulle due estremità del cavo
- Dopo la crimpatura, la guaina termorestringente viene spinta automaticamente sul terminale
- Il dispositivo di riscaldamento automatico restringe la guaina in posizione
- Il cavo finito esce dalla macchina già tagliato, spelato, crimpato e protetto con guaina termorestringente

PRINCIPALI VANTAGGI

- Macchina automatica per crimpatura doppia estremità e inserimento guaina termorestringente
- Adatta per cavi da 22 a 14 AWG
- Taglio, spelatura, crimpatura e inserimento guaina in un unico ciclo
- Crimpatura automatica su entrambe le estremità del cavo
- Inserimento automatico del tubo termorestringente
- Riscaldamento automatico della guaina in posizione
- Lunghezza di taglio da 86 a 9999 mm
- Precisione di taglio ±0,5 mm
- Spelatura lato I da 0,5 a 8 mm
- Spelatura lato II da 0,1 a 10 mm
- Capacità fino a 2000 pezzi/ora con cavi da 80 - 100 mm
- Forza di crimpatura 2,0 T, pari a 20 kN
- Corsa crimpatura 30 o 40 mm
- Compatibile con tubi termorestringenti da 3,00 a 6,00 mm
- Riduce le lavorazioni manuali
- Migliora la ripetibilità del processo produttivo
- Ideale per produzioni in serie
- Possibilità di marcatura laser o codifica opzionale
- Adatta per linee di produzione cablaggi

PRINCIPALI APPLICAZIONI

- Taglio automatico di cavi elettrici
- Spelatura automatica lato I e lato II
- Crimpatura automatica di terminali su entrambe le estremità
- Inserimento automatico di guaina termorestringente
- Riscaldamento automatico della guaina sul terminale
- Produzione di cablaggi automotive
- Produzione di cablaggi industriali
- Cablaggi per elettronica ed elettrodomestici
- Cablaggi per quadri elettrici
- Preparazione cavi terminati con protezione termorestringente
- Produzione in serie di cavi crimpati
- Applicazioni dove sono richieste precisione, protezione del terminale e tracciabilità del cablaggio

Scheda Tecnica

Tipologia di prodotto: Macchina per la spelatura del cavo
Tensione/Frequenza: AC: 110-220V, 50/60Hz
Dimensione: 800x1400x1800 (L x W x H)
Sezione del cavo AWG: 14 AWG - 22 AWG
Forza di crimpatura: 20 KN (2T)
Lunghezza di spelatura Lato1: 0.5 - 8 mm
Lunghezza di spelatura Lato2: 0.1 - 10 mm
Lunghezza di Taglio: 86 - 9999 mm
Modalità di visualizazione: touch screen
Pressione dell'aria: 0.5 - 0.7 MPa
Produttività: 2000 pz/h
Corsa della pressa: 30/40 mm
