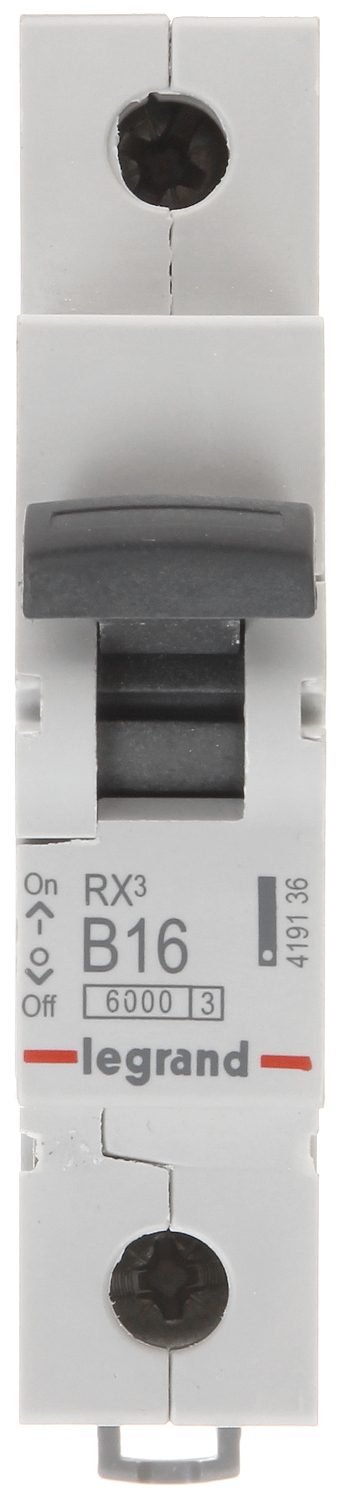

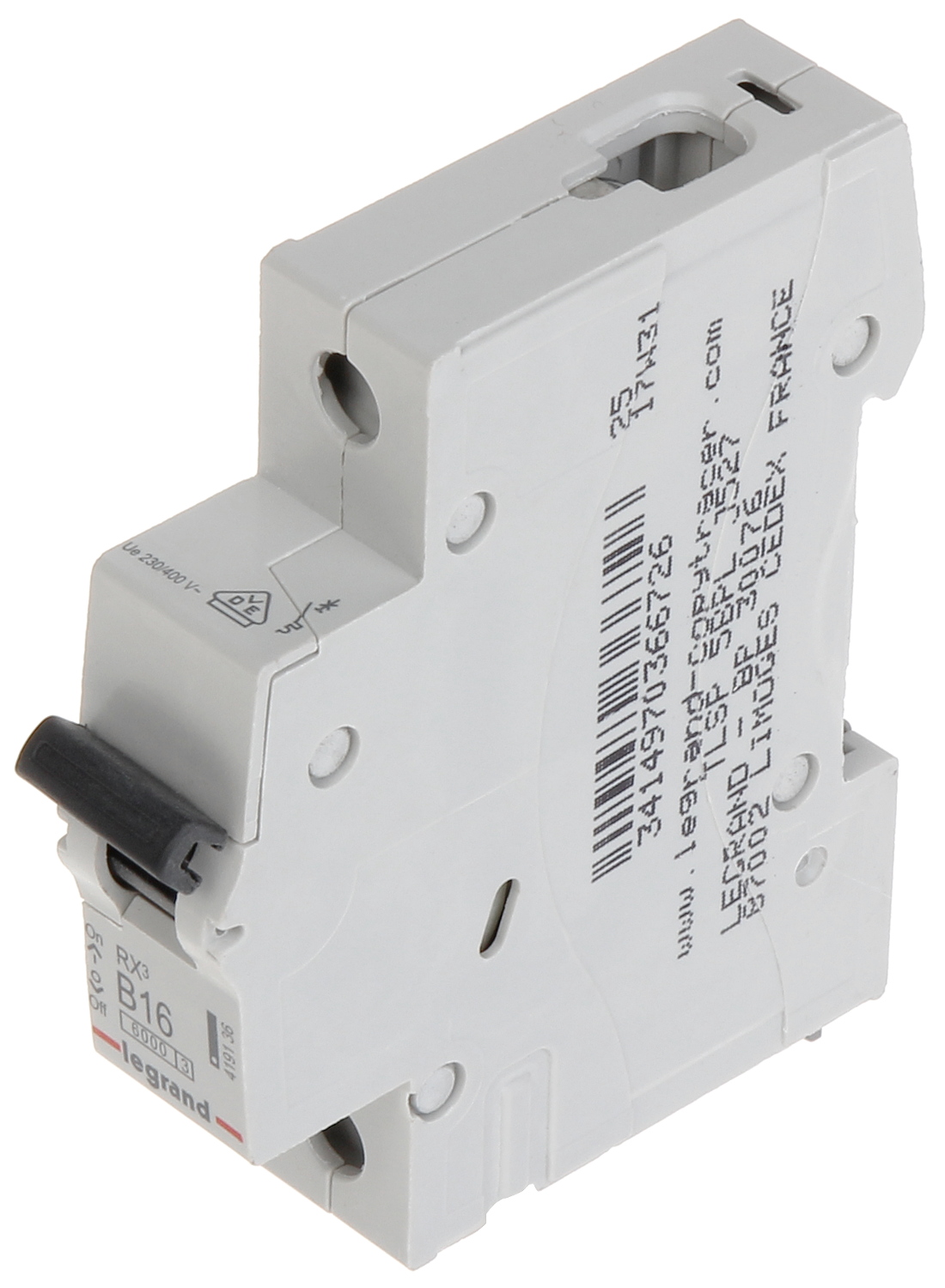

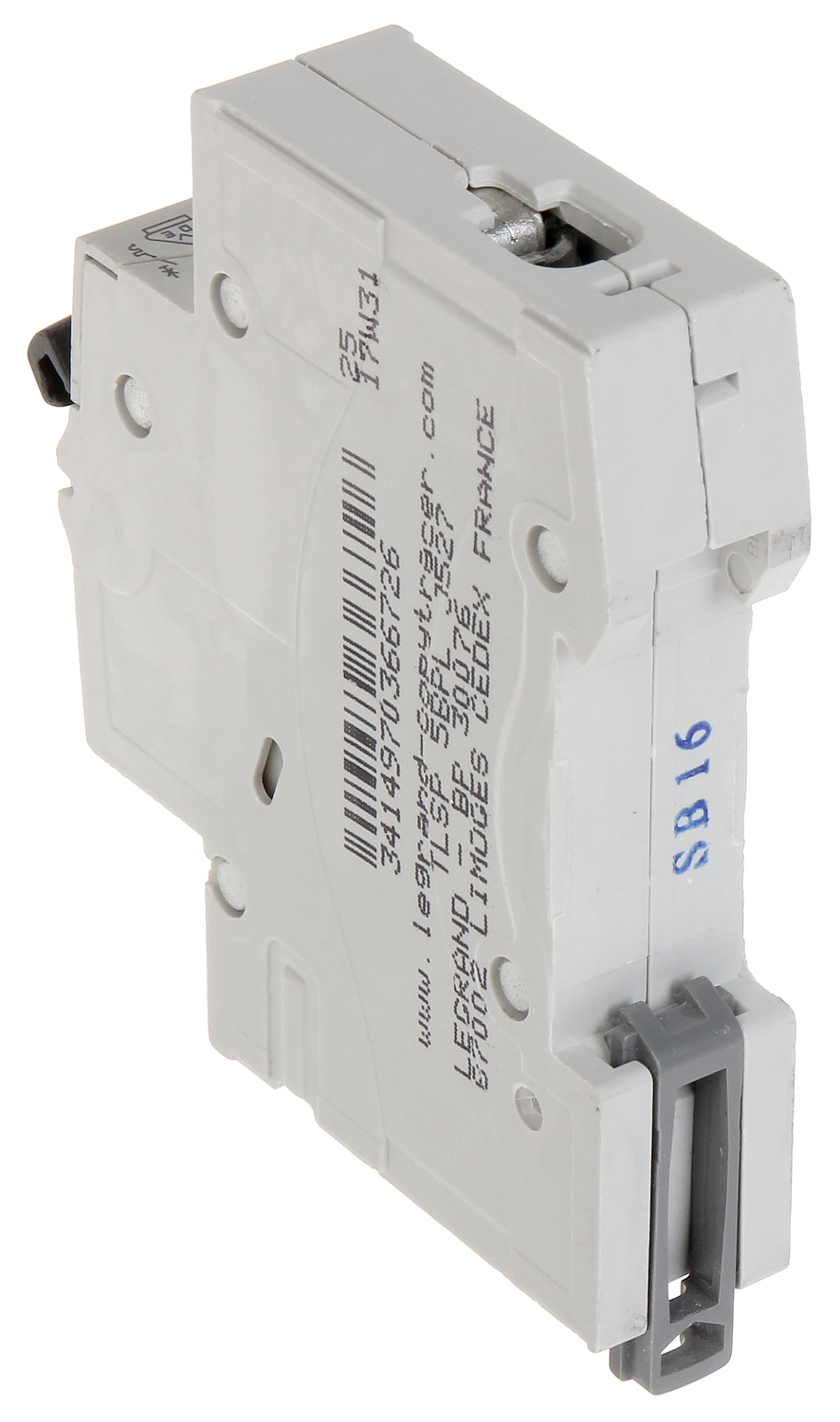

Interruttore automatico Legrand RX3 S301 1P B 16A AC 6kA 419136

LEGRAND / SRX3 / 419136 Interruttore automatico miniaturizzato 1P B 16A AC 6kA S301 RX3 – Legrand 419136 Il Legrand 419136 è un interruttore automatico miniaturizzato della famiglia di prodotti SRX3. Protegge il circuito dagli effetti di sovraccarichi e cortocircuiti. Il design modulare consente di equipaggiare il quadro elettrico con protezioni adatte a uno specifico circuito. Questa variante è descritta dal produttore come: RX3 - Interruttore automatico miniaturizzato 1p b 16A 6000A - 230V/400V~ - Guida DIN. I parametri più importanti che identificano la versione sono: numero di poli 1P, corrente 16 A, tensione 230 V. POLI 1P CARATTERISTICA B CORRENTE 16 A CORTOCIRCUITO 6 kA Applicazione e principio di funzionamento L'interruttore automatico viene utilizzato in impianti che richiedono parametri di corrente adeguati e una capacità di interruzione di cortocircuito sufficiente. La caratteristica di intervento deve essere selezionata in base al tipo di ricevitori e alle loro correnti di spunto. La variante con caratteristica B corrisponde al campo di funzionamento dell'elemento elettromagnetico di 3–5 × In. In pratica, la scelta deve essere effettuata in base alla natura dei carichi e alla protezione del circuito richiesta. Dati tecnici Produttore Legrand Numero di catalogo 419136 Gruppo / tipo di dispositivo Interruttore automatico miniaturizzato Serie di catalogo Legrand SRX3 EAN (produttore BMEcat) 3414970366726 Numero di poli 1P Caratteristica di intervento B Corrente nominale 16 A Tensione nella denominazione della variante 230 V Parametro corrente di cortocircuito / impulsiva dal nome del produttore 6 kA Larghezza modulare (ETIM) 1 modulo DIN Profondità di incasso (ETIM) 44 mm Campo di intervento dell'elemento elettromagnetico 3–5 × In Tipo di protezione Sovraccarico e cortocircuito Sistema dati BMEcat Legrand Polska / ETIM 10.0 Design e vantaggi Variante del prodotto: Variante SRX3 / 419136: rx3 - interruttore automatico miniaturizzato 1p b 16a 6000a - 230v/400v~ - guida DIN. Protezione da sovraccarico e cortocircuito per il circuito selezionato. Il design modulare facilita il posizionamento del dispositivo su una guida DIN. Differenziazione tra le varianti in base al numero di poli, alle caratteristiche e alla corrente. Le descrizioni dei circuiti possono essere incluse nella documentazione del quadro elettrico. Selezione e assemblaggio: la selezione include la verifica della sezione del conduttore e della portata di corrente, della corrente di cortocircuito prevista e delle condizioni di spegnimento automatico. La corrente nominale del dispositivo non sostituisce l'analisi del circuito protetto. La selezione finale deve essere confermata in base ai parametri elettrici e meccanici, ai disegni e alle raccomandazioni del produttore per il numero specifico 419136. Altre varianti della stessa serie: altre versioni di questo tipo di prodotto Legrand possono differire per parametri chiave. Confrontarle prima della scelta, poiché non sono automaticamente intercambiabili. Interruttore automatico miniaturizzato 1P B 20A AC 6KA S301 RX3 – Legrand 419137. Un'altra variante della stessa famiglia; confrontare valori nominali, design e campo di applicazione. Interruttore automatico miniaturizzato 1P B 10A AC 6kA S301 RX3 – Legrand 419134 Un'altra variante della stessa famiglia; Confronta valori nominali, design e campo di applicazione. Informazioni tecniche importanti: non confondere i valori di capacità di cortocircuito indicati per tensioni e normative diverse. La scelta finale richiede la verifica delle istruzioni e delle condizioni di installazione. Documentazione del produttore. Ulteriori parametri, disegni e condizioni di applicazione sono disponibili nella scheda tecnica Legrand (PDF).
