Larghezza di banda del convertitore di frequenza del modulo mixer del trasduttore AD831 High 500 MHz

1. L'AD831 è un mixer a chip singolo a bassa distorsione e ampia gamma dinamica, adatto per la conversione down-IF nei ricevitori HF e VHF, il secondo mixing nelle stazioni base DMR, la conversione in banda base DC e la modulazione in quadratura, la demodulazione e il rilevamento dello spostamento di frequenza nell'imaging ecografico e in altre applicazioni.
2. L'AD831 fornisce un punto di intercetta del terzo ordine di +24 dBm, che può raggiungere un consumo energetico dell'oscillatore locale di -10 dBm. Non richiede driver dell'oscillatore locale ad alta potenza e non presenta problemi di schermatura e isolamento. Pertanto, rispetto ai mixer passivi, può migliorare le prestazioni del sistema e ridurne i costi.
3. Il mixer è progettato per essere alimentato da un singolo alimentatore e le porte IF e LO sono dotate di condensatori di isolamento DC per una maggiore facilità d'uso. La frequenza operativa degli ingressi IF e LO può raggiungere i 500 MHz. L'uscita IF è un'uscita di tensione sbilanciata. Ha una larghezza di banda di uscita di 250 MHz. Un singolo resistore collegato tra i pin OUT viene utilizzato per regolare il guadagno. L'amplificatore ha caratteristiche di basso offset DC, quindi può essere utilizzato per applicazioni di accoppiamento DC come la conversione di frequenza in banda base DC e la demodulazione di ampiezza in quadratura. Con l'amplificatore di uscita del mixer e l'impedenza di sorgente ottimale, la cifra di rumore SSB del mixer è di 10,3 dB a 70 MHz. A differenza dei mixer passivi, l'AD831 non presenta perdite di inserzione, duplexer esterno e terminazione passiva. L'AD8362 ha due modalità operative: misurazione della potenza e controllore. Nella Figura 1, in modalità di misurazione della potenza, VOUT e VSET

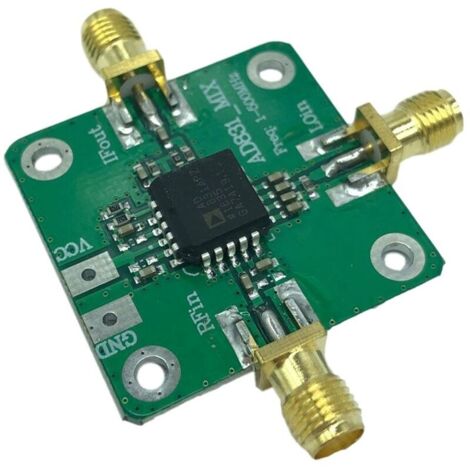

Parametri del prodotto:
Ingresso: 0,1-500 MHz
Ingresso: +10 dBm (punto di compressione 1 dB)
Ingresso oscillatore locale: 0,1-500 MHz
Ingresso oscillatore locale: -10 dBm
Uscita IF: 0,1-200 MHz
Tensione di alimentazione: alimentatore asimmetrico 9-11 V
Peso: 11 grammi
Colore: verde
Materiale: PCB
Dimensioni: 33 x 33 mm

Contenuto della confezione:
1 modulo mixer

Sono inclusi solo i contenuti della confezione sopra indicati; altri prodotti non sono inclusi.
Nota: la luce e le diverse impostazioni dei display potrebbero causare una leggera differenza di colore tra l'articolo e quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
