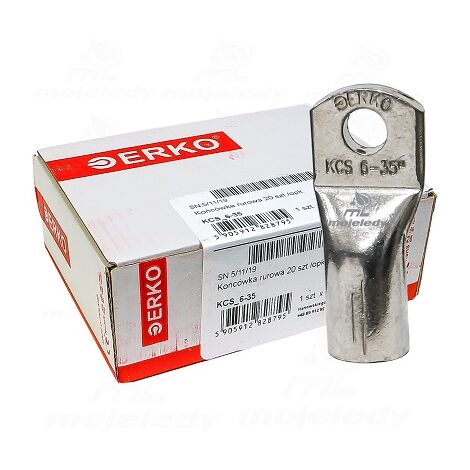

Occhiello tubolare KCS CU 35mm M6, 20 pezzi. erko

Terminale ad occhiello in tubo di rame KCS 6-35 20 pezzi

Dati tecnici

• Produttore: erko
• Serie di prodotti: KCS
• Codice produttore: KCS_6-35/20
• EAN 5905912828795
• Forma del terminale Anello
• Angolo di connessione Dritto
• Materiale Rame
• Modello senza collare
• Tipo di filo Multipolare
• Dimensione filettatura di connessione metrica mm2 6
• Con isolamento NO
• Con foro di ispezione NO
• Protezione superficiale Stagnatura
• Sezione nominale [mm2] 35

Terminali tubolari ad anello in rame serie DIN (stagnati elettroliticamente) conformi alla norma DIN 46235, per crimpatura. Consentono la terminazione dei conduttori dei cavi in ​​rame e vengono utilizzati ovunque sia necessario collegare un conduttore, ad esempio, a un quadro di distribuzione, a una sbarra collettiva o ad altri dispositivi tramite un morsetto a vite. L'uso di morsetti ad anello DIN aumenta la sicurezza e la durata di questo tipo di connessione. A differenza delle connessioni saldate, i morsetti ad anello riducono il rischio di surriscaldamento dei conduttori e dell'isolamento. Quando si crimpano conduttori a sezione settoriale, questi devono essere rimodellati in una forma "rotonda". Tutti i morsetti ad anello tubolari in rame sono sottoposti a un ulteriore processo di tempra e cottura a 700 °C. Questo processo rimuove eventuali impurità dal materiale di cui è composto il morsetto. I morsetti temprati, a differenza di quelli non temprati, sono meno soggetti a crepe e microfratture durante la crimpatura e, pertanto, presentano migliori parametri operativi. Per la norma DIN 46235, la tolleranza dimensionale per la dimensione "d1" per sezioni trasversali da 10 a 150 mm² è di +/- 0,3 mm, per sezioni trasversali da 185 a 400 mm² è di +/- 0,4 mm, per dimensioni da 500 a 625 mm² è di +/- 0,5 mm, la tolleranza per la dimensione "b" per sezioni trasversali da 10 a 70 mm² è di +/- 1 mm, per sezioni trasversali tra 95 e 625 mm² è di +/- 2 mm per l'intera gamma di sezioni trasversali, la tolleranza dimensionale per la dimensione "l1" è di +2 mm, per la dimensione "c" è di -3 mm. L'efficacia della crimpatura (fissaggio del terminale al cavo) dipende dall'utilizzo dell'utensile appropriato e di una matrice adatta alla sezione trasversale.

• Materiale: rame elettrolitico (conforme alla norma EN13600)
• Spessore minimo di stagnatura: 3 μm
• Tolleranza dimensionale secondo DIN 46235
