Occhiello tubolare KCS CU 50mm M8 1 pz.

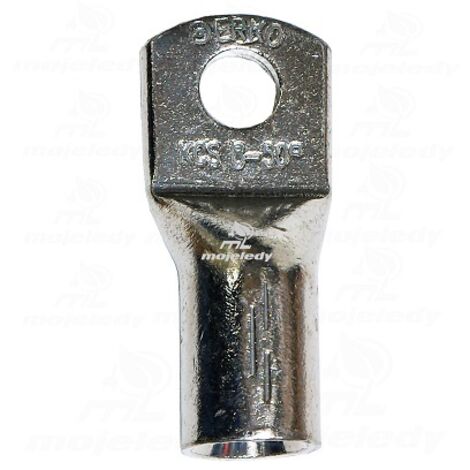

1x Terminale ad anello tubolare in rame stagnato KCS 8-50 erko

Dati tecnici

• Produttore: erko
• Serie di prodotti: KCS
• Indice del produttore: KCS_8-50/1
• Categoria: Terminali ad anello in rame
• Forma del terminale Anello
• Angolo di connessione Dritto
• Materiale Rame
• Tipo di filo Multipolare
• Sezione nominale [mm2] 50
• Dimensione filettatura di connessione metrica 8
• Materiale: Rame
• Rivestimento: Stagno

Terminali ad anello tubolari in rame serie DIN (elettrostagnati) conformi alla norma DIN 46235, per crimpatura. Consentono la terminazione dei conduttori dei cavi in ​​rame e vengono utilizzati ovunque sia necessario collegare un filo, ad esempio, a un quadro di distribuzione, a una sbarra collettiva o ad altri dispositivi tramite un terminale a vite. L'uso di terminali ad anello DIN aumenta la sicurezza e la durata di questo tipo di connessione. A differenza delle connessioni saldate, i terminali ad anello riducono il rischio di surriscaldamento dei conduttori e dell'isolamento. Quando si crimpano conduttori a settore, questi devono essere rimodellati in una forma "rotonda". Tutti i terminali ad anello tubolari in rame sono sottoposti a un ulteriore processo di tempra e cottura a 700 °C. Questo processo rimuove eventuali impurità dal materiale di cui è composto il terminale. I terminali temprati, a differenza di quelli non temprati, sono meno soggetti a crepe e microfratture durante la crimpatura e, pertanto, presentano migliori parametri operativi. Per la norma DIN 46235, la tolleranza dimensionale per la dimensione "d1" per sezioni trasversali da 10 a 150 mm² è di +/- 0,3 mm, per sezioni trasversali da 185 a 400 mm² è di +/- 0,4 mm, per dimensioni da 500 a 625 mm² è di +/- 0,5 mm, la tolleranza per la dimensione "b" per sezioni trasversali da 10 a 70 mm² è di +/- 1 mm, per sezioni trasversali tra 95 e 625 mm² è di +/- 2 mm per l'intera gamma di sezioni trasversali, la tolleranza dimensionale per la dimensione "l1" è di +2 mm, per la dimensione "c" è di -3 mm. L'efficacia della crimpatura (fissaggio del terminale al cavo) dipende dall'utilizzo dell'utensile appropriato e di una matrice adatta alla sezione trasversale.

• Materiale: rame elettrolitico (conforme alla norma EN13600)
• Spessore minimo dello strato di stagnatura: 3 mm
• Tolleranza dimensionale secondo DIN 46235
