Descrizione generale

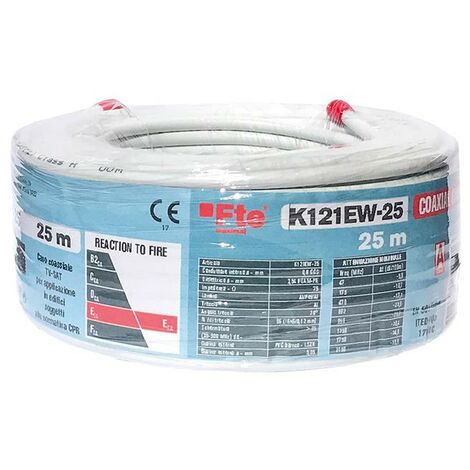

Cavo coassiale TVSAT con conduttore centrale in CCS, sezione da 5 mm, progettato per garantire una bassa dispersione di gas tossici in caso di incendio. È ideale per la distribuzione di segnali TV e SAT su distanze medio/brevi.Specifiche tecniche
- Materiale conduttore interno: CCS - Acciaio ramato
- Diametro conduttore interno: 0,8 mm
- Materiale dielettrico: PE espanso
- Diametro dielettrico: 3,55 mm
- Materiale nastro: Al/Pet/Al
- Materiale treccia: Alluminio
- Numero di fili treccia: 96 (16 x 6)
- Diametro fili treccia: 0,12 mm
- Copertura ottica treccia: 80 mm
- Tipo di schermatura: Doppia
- Diametro guaina esterna: 5,2 mm
- Materiale guaina esterna: PVC bianco - UV Resistant
- Peso del cavo: 23 kg/km
- Raggio minimo di curvatura: 100 mm
- Impedenza: 75 Ohm
- Capacità: 53 pF/m
- Velocità di propagazione: 84%
- Resistenza CC conduttore interno/esterno: <168 / <41 Ohm/km
- Attenuazione @ 175 MHz: 10,7 dB/100m
- Attenuazione @ 470 MHz: 17,3 dB/100m
- Attenuazione @ 862 MHz: 23,9 dB/100m
- Attenuazione @ 950 MHz: 25,2 dB/100m
- Attenuazione @ 1350 MHz: 30,4 dB/100m
- Attenuazione @ 1750 MHz: 34,8 dB/100m
- Attenuazione @ 2150 MHz: 38,9 dB/100m
- Perdita di riflessione @ 5 ÷ 470 MHz: >23 dB
- Perdita di riflessione @ 470 ÷ 1000 MHz: >20 dB
- Perdita di riflessione @ 1000 ÷ 2000 MHz: >18 dB
- Perdita di riflessione @ 2000 ÷ 3000 MHz: >15 dB
- Efficienza di schermatura: Classe A
- Efficienza di schermatura @ 30 ÷ 1000 MHz: >85 dB
- Efficienza di schermatura @ 1000 ÷ 2000 MHz: >75 dB
- Efficienza di schermatura @ 2000 ÷ 3000 MHz: >65 dB
- Temperatura minima di installazione: -20 °C
- Temperatura di esercizio: -20 ÷ 70 °C
- Pezzatura unitaria: 25 m
- Quantità imballo multiplo: 600 m
Compatibilità e accessori
- Adatto per segnali TV e SAT
Altre informazioni
- Reazione al fuoco: Classe CPR Eca
