Informazioni sul prodotto

Descrizione

Descrizione generale

Cavo coassiale TVSAT con conduttore centrale in CCS, sezione da 5 mm, progettato per garantire bassa dispersione di gas tossici in caso di incendio. Questo cavo è ideale per la distribuzione di segnali TV e SAT su distanze medio/brevi.

Specifiche tecniche

Conduttore interno: CCS - Acciaio ramato

Diametro conduttore interno: 0,8 mm

Materiale dielettrico: PE espanso

Diametro dielettrico: 3,55 mm

Materiale nastro: Al/Pet/Al

Materiale treccia: Al

Numero di fili treccia: 96 (16 x 6)

Diametro fili treccia: 0,12 mm

Copertura ottica treccia: 80 mm

Tipo di schermatura: Doppia

Diametro guaina esterna: 5,2 mm

Materiale guaina esterna: PVC bianco - UV Resistant

Peso del cavo: 23 kg/km

Raggio minimo di curvatura: 100 mm

Impedenza: 75 Ohm

Capacità: 53 pF/m

Velocità di propagazione: 84%

Resistenza CC conduttore interno/esterno: <168 / <41 Ohm/km

Attenuazione @ 175 MHz: 10,7 dB/100m

Attenuazione @ 470 MHz: 17,3 dB/100m

Attenuazione @ 862 MHz: 23,9 dB/100m

Attenuazione @ 950 MHz: 25,2 dB/100m

Attenuazione @ 1350 MHz: 30,4 dB/100m

Attenuazione @ 1750 MHz: 34,8 dB/100m

Attenuazione @ 2150 MHz: 38,9 dB/100m

Attenuazione @ 2400 MHz: 41,0 dB/100m

Perdita di riflessione @ 5 ÷ 470 MHz: >23 dB

Perdita di riflessione @ 470 ÷ 1000 MHz: >20 dB

Perdita di riflessione @ 1000 ÷ 2000 MHz: >18 dB

Perdita di riflessione @ 2000 ÷ 3000 MHz: >15 dB

Efficienza di schermatura: Classe A

Efficienza di schermatura @ 30 ÷ 1000 MHz: >85 dB

Efficienza di schermatura @ 1000 ÷ 2000 MHz: >75 dB

Efficienza di schermatura @ 2000 ÷ 3000 MHz: >65 dB

Temperatura minima di installazione: -20 °C

Temperatura di esercizio: -20 ÷ 70 °C

Pezzatura unitaria: 10 m

Quantità imballo multiplo: 480 m

Compatibilità e accessori

Adatto per la distribuzione di segnali TV e SAT.

Installazione

Installabile in ambienti con temperatura minima di -20 °C e temperatura di esercizio fino a 70 °C.

Utilizzo

Ideale per la distribuzione di segnali TV e SAT su distanze medio/brevi.

Caratteristiche

Marche
FTE
Origine
Prodotto in Cina
Peso
1000 g
Numero articoli per confezione
1
Colore
Bianco
Larghezza
1000 cm
Materiale
PVC
Numero di filamenti
96
Numero di fili
96
Resistente ai raggi UV
Si
Tensione elettrica
1 V
Tipo di cavo audio e video
Coassiale
Referenza ManoMano
ME64139410
MMID
613600565595
Rif. costruttore
K121EW-10
EAN
8055271130149

Come scegliere fili e cavi elettrici

La sezione dei fili e dei cavi elettrici dipende dall'intensità, dall'impianto e dalle apparecchiature. Cavo di terra, filo monoconduttore, cavo coassiale, connessione RJ45 o cavo di potenza per l'Hi-Fi, che famiglia numerosa! Per non confondere più la fase, il neutro e la terra: segui la guida!

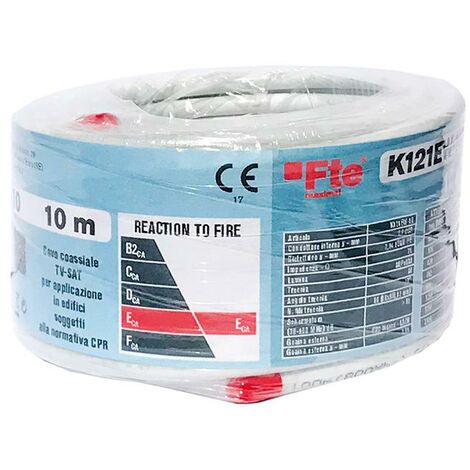

K121EW-10 CAVO COAX 5MM PVC EC CONF. DA 10MT
