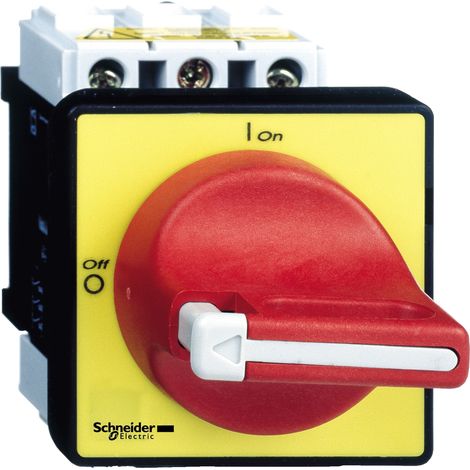

Inter. sez. emerg. Vario VCF - 3 poli - 25 A - manovra rossa lucch. - VCF0

Caratteristiche tecnicheComposizione dispositivo : InterruttoreManigliasupporto di montaggio : Maniglia: portaInterruttore: portatipo di fissaggio : Con 4 viti per manigliaLivello delle prestazioni : Alte prestazioniNumero di poli : 3PComposizione e tipologia contatti : 3 NOTensione nominale di impiego [Ue] : 690 V "CA" "50/60 Hz"potenza di impiego nominale in W : 11 kW a 500 V (AC-23A)11 kW a 690 V (AC-3)15 kW a 690 V (AC-23A)4 kW a 230...240 V (AC-3)5,5 kW a 400...415 V (AC-3)7,5 kW a 500 V (AC-3)5,5 kW a 230...240 V (AC-23A)7,5 kW a 400...415 V (AC-23A)Corrente nominale di impiego [Ie] : 14,5 A AC-23 Ue: 400 VCorrente termica convenzionale in aria aperta [Ith] : 25 ACorrente termica convenzionale in cassetta [Ithe] : 20 Apotere di chiusura : 250 A a 400 V AC-21A250 A a 400 V AC-22A250 A a 400 V AC-23Apotere di interruzione : 200 A a 400 V (AC-21A)200 A a 400 V (AC-22A)200 A a 400 V (AC-23A)Corrente di cortocircuito nominale condizionale : 10 kA a 400 V - fusibile associato 25 A aM10 kA a 400 V - fusibile associato 25 A gGPotere di chiusura nominale in cortocircuito [Icm] : 1 kA a 400 V a IpeakCorrente nominale ammissibile di breve durata [Icw] : 300 A a 400 V durata: 1 sTensione nominale di tenuta agli impulsi [Uimp] : 8 kVAttitudine all'isolamento : SiTipo di rete : "CA"DCclasse di servizio intermittente : 30Tipo di controllo : Manovra rotativaMontaggio manovra rotativa : DirettaColore leva di manovra : RossoColore piastra frontale : GialloLucchetto manovra rotativa : Da 1 a 3 lucchetti 4...8 mmsimbologia : 0 - 1Durata meccanica : 100000 ciclidurata elettrica : 100000 cicli AC-2130000 cicli CC-1...5connessioni - morsetti : Circuito di potenza: morsetti di fissaggio a vite cavo 10 mm² - rigidità cavo: solidoCircuito di potenza: morsetti di fissaggio a vite cavo 6 mm² - rigidità cavo: flessibile - con estremità cavocoppia di serraggio : Circuito di potenza: 2,1 Nm - su morsetti di fissaggio a vitedimensioni base : 60 x 60 mmaltezza : 74 mmlarghezza : 60 mmpeso prodotto : 0,25 kg
