SCHNEIDER - A9F94416

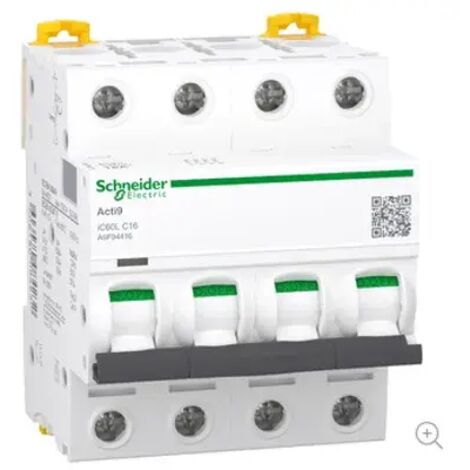

Magnetotermico Schneider Acti9 iC60L 4P C 16A 15kA
Schneider A9F94416 e' l'interruttore magnetotermico modulare della serie Acti9 iC60L a 4 poli con curva di intervento C, corrente nominale 16A e potere di interruzione 15000A (15kA secondo EN 60898 e 25kA Icu secondo IEC 60947-2) a 230/400V. Soluzione professionale ad alto potere di interruzione per la protezione di linee trifase con neutro in centralini e quadri di distribuzione modulari di taglia importante in impianti residenziali di lusso, terziari, commerciali e industriali leggeri.
Caratteristiche Principali
- Configurazione 4 poli per protezione completa trifase con neutro
- Curva C adatta a circuiti con carichi induttivi e prese
- Potere di interruzione 15kA secondo CEI EN 60898 a 400V
- Potere di interruzione ultimo Icu 25kA secondo IEC 60947-2
- VisiSafe finestra verde sulla leva per stato dei poli
- VisiTrip indica immediatamente l'apparecchio intervenuto
Specifiche Tecniche
- Numero poli: 4 (tetrapolare)
- Curva di intervento: C (5-10 In)
- Corrente nominale: 16 A per polo
- Tensione nominale: 230/400 V AC
- Potere di interruzione: 15000 A (15 kA)
- Numero moduli DIN: 4
Compatibilita' e Installazione
L'interruttore A9F94416 e' destinato all'installazione su guida DIN in centralini e quadri di distribuzione modulari di taglia importante, dove la corrente di cortocircuito presunta della rete superi il limite dei 6kA tipico dei magnetotermici residenziali. Indicato per la protezione di linee trifase con neutro di alimentazione di gruppi prese di servizio, climatizzatori trifase di taglia media, motori trifase di piccola e media taglia, sottoquadri di reparto, pompe e ventilatori in ambienti commerciali e industriali. Compatibile con la gamma di accessori Acti9 di Schneider Electric.
| EAN |
|
3606480084232 |
Caratteristiche
- MarcheSCHNEIDER ELECTRIC
- Intensità di corrente16 A
- Ente di certificazioneCE
- Numero articoli per confezione1
- Curva di sgancioC
- Funzione dell'interruttore automaticoTetrapolare
- Altezza85 mm
- Indice di protezioneIP20
- Intensità nominaleCA
- Larghezza72 mm
- MaterialePlastica
- Tipo di installazione elettricaGuida DIN
- Quantità di poli4
- Peso500 g
- Profondità78.5 mm
- Rete compatibileTrifase 400 V
- Rete elettricaTrifase
- Tensione elettrica400 V
- Tipo di connettoreTrifase
- Tipo di connessioneA vite
- Tipo di interruttore automaticoInterruttore di sezionamento
- Tipo di porta di connessioneDIN
- Referenza ManoManoME198072
- MMID653267348504
- Rif. costruttore3606480084232
- EAN3606480084232
