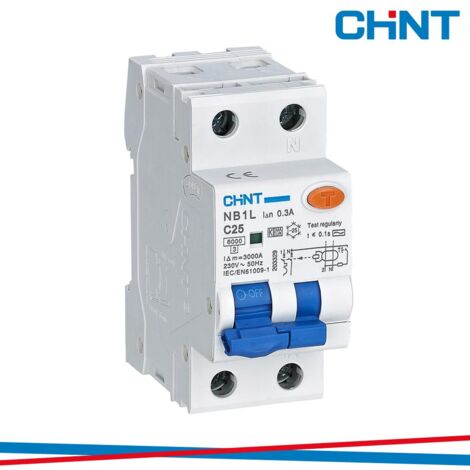

CHT MAGN.DIFF. C25 300MA 6KA

Informazioni sul prodotto

Descrizione

Descrizione generale

Interruttore magnetotermico differenziale 1P+N da 25A e 300mA, con potere di interruzione di 6kA e curva C, progettato per la protezione contro sovraccarichi, cortocircuiti e contatti diretti. Ideale per applicazioni in ambito civile, terziario e industriale, questo dispositivo è disponibile in versione 1P+N su 2 moduli DIN.

Specifiche tecniche

Corrente nominale: 25 A

Curva di intervento: C

Caratteristica differenziale: AC

Tensione nominale: 230 Vac

Frequenza nominale: 50/60 Hz

Tensione di isolamento: 500 Vac

Tensione di impulso: 6 kV

Potere di interruzione nominale: 6 kA

Potere di interruzione estremo: 10 kA

Potere di interruzione nominale di servizio: 6 kA

Potenza dissipata: 10,5 W

Numero moduli DIN: 2 (1 DIN = 18 mm)

Grado di protezione: IP20

Dimensioni: 86x36x77 mm (hxlxp)

Compatibilità e accessori

Contatti ausiliari serie XF9

Contatti di allarme serie XF9J

Bobina di sgancio serie S9

Bobina di minima tensione serie V

Altre informazioni

Norma di riferimento: IEC/EN 61009-1

Certificato: Clicca Qui

Istruzioni montaggio: Clicca Qui

Caratteristiche

Marche
CHINT
Larghezza
70 mm
Altezza
86 mm
Peso
90 g
Tensione elettrica
230 V
