Descrizione generale

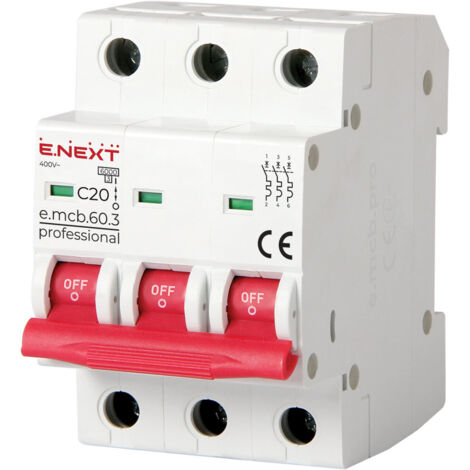

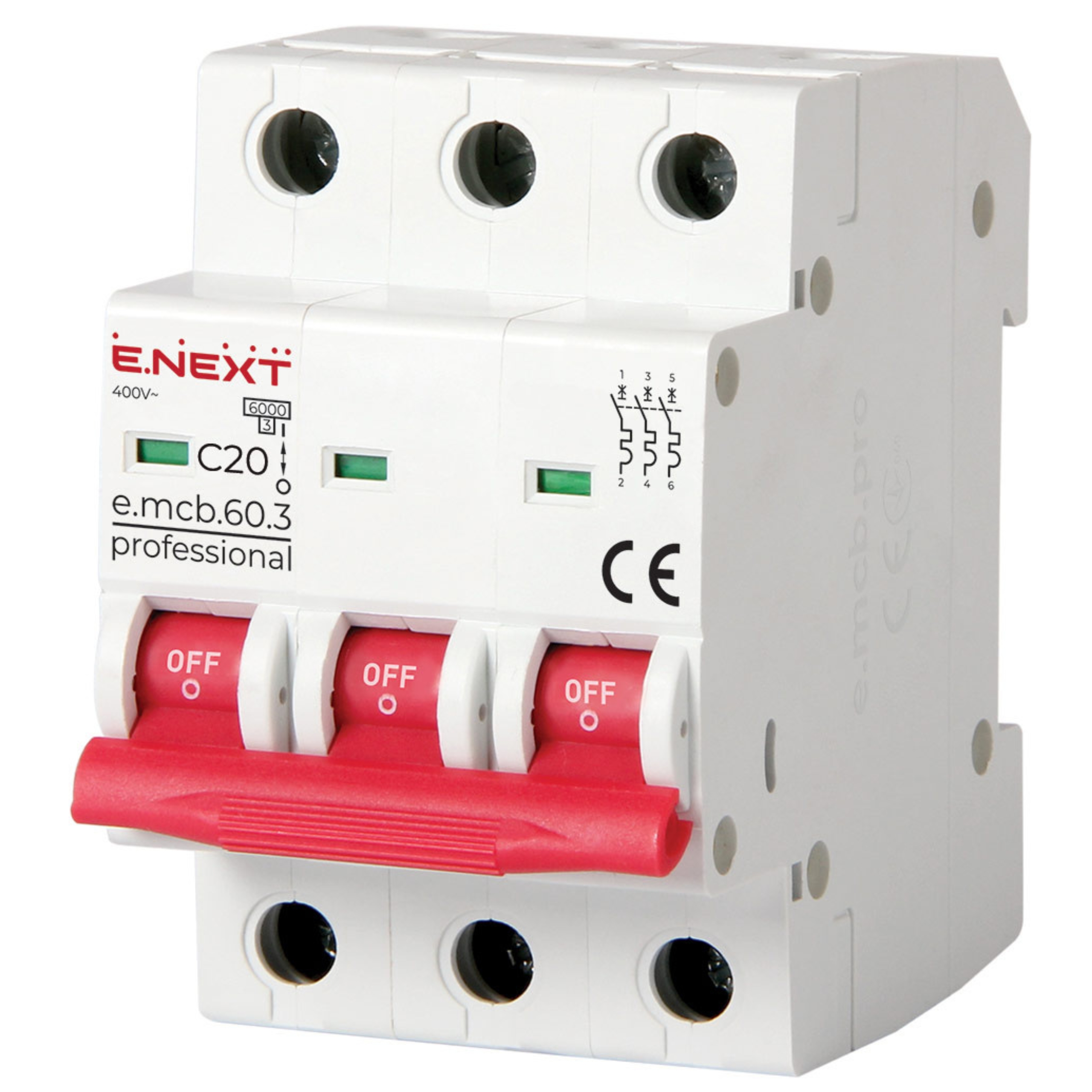

L'interruttore di minor corrente E.NEXT PRO è un dispositivo di protezione affidabile, progettato per proteggere gli impianti elettrici dagli effetti di cortocircuiti e sovraccarichi. Grazie al suo intervento rapido, riduce al minimo il rischio di danni a cavi, dispositivi e ricevitori collegati. Il modello 3P, C, 20A è ideale per circuiti trifase con consumo di potenza medio e alto, come prese trifase, circuiti di illuminazione, sistemi di controllo e alimentazione di macchine e dispositivi elettrici. Le caratteristiche C garantiscono la resistenza alle correnti di spunto di breve durata, assicurando un funzionamento stabile e sicuro.
Specifiche tecniche
- Numero di poli: 3P
- Caratteristiche: C
- Corrente nominale: 20A
- Capacità nominale di cortocircuito: 6kA
- Tensione nominale Ue: 230/400V CA
- Isolamento nominale Ui: 500V
- Tenuta impulsiva nominale Uimp: 6000V
- Frequenza: 50Hz
- Durata elettrica: 10.000 cicli
- Durata meccanica: 20.000 cicli
- Indicatore di posizione di funzionamento: sì
- Grado di protezione: IP20
- Temperatura di funzionamento: -25…+40°C
- Temperatura di stoccaggio: -30…70°C
- Sezione massima del cavo: 25 mm²
- Coppia di serraggio: 3 Nm
- Possibilità di collegamento delle sbarre: alto-basso
Compatibilità e accessori
- Applicazione:
- Circuiti di prese trifase in edifici residenziali e industriali
- Sistemi di illuminazione a medio carico
- Sistemi di controllo e sistemi di automazione
- Macchine e dispositivi elettrici con consumo energetico moderato
- Quadri di distribuzione modulari e principali
Utilizzo
Questo interruttore è progettato per proteggere reti a bassa tensione contro sovraccarichi e cortocircuiti, nonché per rare manovre di commutazione delle reti elettriche.
