Descrizione generale

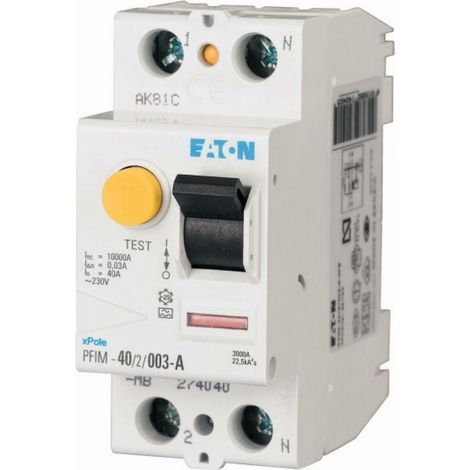

Interruttore differenziale puro Eaton, progettato per proteggere le persone da scosse elettriche, interrompendo il circuito in caso di dispersione di corrente. Questo dispositivo, noto anche come interruttore salvavita, è essenziale per la sicurezza degli impianti elettrici civili, funzionando esclusivamente con corrente alternata (tipo AC).Specifiche tecniche
- Tensione nominale: 230 Vac
- Corrente nominale: 25 A
- Corrente differenziale nominale: 30 mA (0,03 A)
- Numero di poli: 2P
- Moduli: 2
- Grado di protezione: IP20
- Frequenza nominale: 50 Hz
- Dimensioni di montaggio: 45 mm
- Larghezza di montaggio: 35 mm (2 unità passo)
- Profondità di incasso: 60 mm
- Dimensioni dell'alloggiamento: secondo DIN 43880
- Peso: 0,220 kg
Compatibilità e accessori
- Montaggio su guida DIN
- Accessoriabile per equipaggiamenti aggiuntivi
Installazione
Montaggio rapido con 2 posizioni permanenti per guida DIN omega secondo IEC/EN 60715.Utilizzo
Utilizzato per la protezione contro le dispersioni di corrente, l'interruttore differenziale puro non offre protezione contro sovratensioni, per le quali è necessario un interruttore magnetotermico. È ideale per impianti elettrici civili e per la protezione addizionale contro contatti diretti.Altre informazioni
- Sezionamento visualizzato mediante indicatore dello stato dei contatti (finestra rosso/verde)
- Leva sgancio libero, piombabile
- Resistenza alla corrente di sovratensione: 0,25 kA
- Capacità di commutazione nominale: 0,5 kA
- Rilascio a breve termine: No
