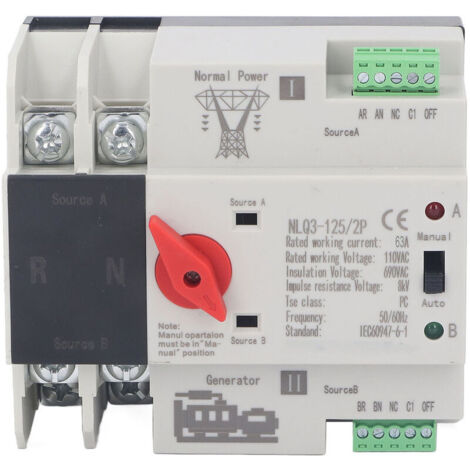

Interruttore di trasferimento automatico a doppia alimentazione 2P per generatore, AC 110V 50Hz 60Hz 63A

Caratteristiche:

1. Due modalità operative: l'interruttore di trasferimento automatico può essere azionato automaticamente o manualmente per garantire la continuità dell'alimentazione, con una struttura compatta e una trasmissione affidabile.
2. Alimentazione continua: l'interruttore di trasferimento automatico funziona in modo che, quando l'alimentazione normale è anomala, l'alimentazione di backup si attivi immediatamente per garantire la continuità dell'alimentazione. Quando l'alimentazione normale viene attivata, passerà automaticamente all'alimentazione normale dall'alimentazione di backup.
3. Montaggio su guida standard da 35 mm: questo interruttore di trasferimento automatico è adatto per un sistema di alimentazione di backup CA da 110 V 63 A 50 o 60 Hz, progettato per il montaggio su guida domestica e dedicato al quadro di distribuzione PZ30.
4. Materiale PC ignifugo e contatti in argento: l'interruttore di trasferimento automatico a doppia alimentazione è realizzato in materiale PC ignifugo, ben isolante e resistente alle alte temperature, e con contatti in argento, resistenti all'invecchiamento, facili da installare e manutenere.
5. Ampiamente utilizzato: l'interruttore di trasferimento automatico è di tipo anti-interferenza, ad avvio automatico e auto-ripetitivo, utilizzato in vari scenari in cui non è consentita un'interruzione continua dell'alimentazione, come case, centri commerciali, fabbriche, laboratori, aziende agricole, ecc.

Specifiche:

Tipo di articolo: Interruttore di trasferimento automatico a doppia alimentazione
Materiale: PC, argento
Corrente nominale Le: 63A
Tensione di isolamento Ui: AC690V
Tensione nominale Ue: AC110V
Frequenza: 5060HZ
Tensione di controllo nominale US: 110VAC 85% US-110% US
Grado: Grado PC
Specifiche: 2P
Durata:
Elettrica: 2000 cicli
Meccanica: 5000 cicli
Corrente di cortocircuito nominale: 50kA
Fusibile: RT16 00 63A
Tensione nominale di tenuta all'impulso: 8kV
Circuito ausiliario: due relè, ogni relè ha due set di condensatori di contatto AC110V50HZ 5y
Tempo di contatto: Tempo di commutazione: Tempo di ritorno: Tempo di chiusura:

Come si usa:

1. Verificare l'integrità dell'ATS prima dell'installazione. Accendere o spegnere l'ATS con la maniglia di controllo. Verificare la flessibilità dell'azionamento e testare le condizioni di generazione e disconnessione per ogni stadio di carico sia per l'alimentazione normale che per quella di backup. 2. Utilizzare il cablaggio secondo lo schema.

Contenuto della confezione:

1 x Interruttore di trasferimento automatico a doppia alimentazione

Nota:

1. La temperatura ambiente massima non deve superare i 40°C, la temperatura minima non deve scendere al di sotto di -5°C e la temperatura media nelle 24 ore non deve superare i 35°C. L'altitudine del luogo di installazione non deve superare i 2000 m. Quando la temperatura massima raggiunge i 40°C, l'umidità relativa del luogo di installazione non deve superare il 50%; quando la temperatura è al minimo, -5°C, l'umidità relativa è più elevata, ad esempio, a 25°C l'umidità relativa è del 90%. A causa delle fluttuazioni di temperatura, è necessario adottare misure speciali per affrontare l'occasionale condensa sulla superficie del prodotto.
