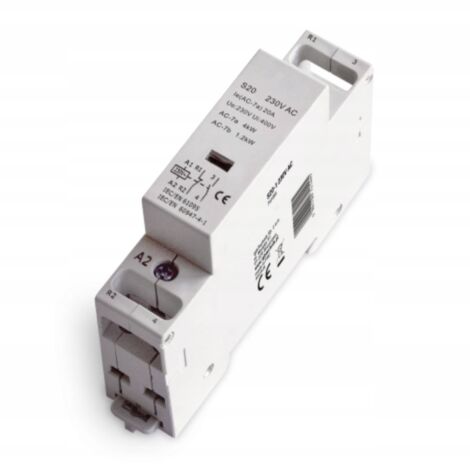

Contattore modulare iLuve S20-1 20A 1NO+1NC 2P 1M 230V AC 741495

iLuve S20-1 — Contattore modulare 20A, 1NO+1NC (1NO+1NC), 2P, 1M, 230V AC (741495)

Contattore modulare iluve S20-1 per il controllo di circuiti elettrici in installazioni residenziali e commerciali. L'alloggiamento compatto 1M consente di risparmiare spazio nel quadro elettrico e la configurazione dei contatti 1NO+1NC offre maggiore flessibilità nell'automazione.

Caratteristiche principali

• Compatto 1M - ideale per piccoli quadri elettrici e modernizzazione.
• Bobina 230 V CA - controllo diretto dalla rete.
• Contatti 1NO+1NC (1NO+1NC) - commutazione e disconnessione simultanea di due circuiti.
• Corrente nominale 20 A - per carichi di installazione tipici.
• Montaggio su guida DIN da 35 mm - standard del quadro elettrico.

Parametri tecnici

• Produttore: iluve
• Modello: S20-1
• Indice / Codice: 741495
• Corrente nominale AC-7a: 20 A
• Corrente nominale AC-1: 20 A
• Corrente nominale AC-3: 9 A
• Tensione di alimentazione della bobina: 230 V CA
• Configurazione dei contatti: 1 NO + 1 NC (1 NO + 1 NC)
• Numero di poli: 2P
• Potenza massima AC-7a: 4 kW
• Max. potenza AC-7b: 1,2 kW
• Numero di moduli: 1
• Classe di protezione: IP20
• Alloggio: plastica
• Temperatura di esercizio: -25…+40 °C

Applicazioni

1. Controllo di illuminazione, ventilazione e circuiti ausiliari.
2. Automazione degli edifici - segnali di controllo, interblocchi, logica di commutazione.
3. Accensione/spegnimento di due circuiti grazie ai contatti NO e NC.

Vantaggi

• Risparmio di spazio nel quadro di distribuzione grazie all'alloggiamento da 1M.
• Maggiore funzionalità (NO+NC) senza aggiungere relè aggiuntivi.
• Funzionamento affidabile in un ampio intervallo di temperatura.

Nota: installazione e Il collegamento del dispositivo deve essere eseguito da una persona con le qualifiche elettriche appropriate, in conformità con le norme applicabili.
