Descrizione generale

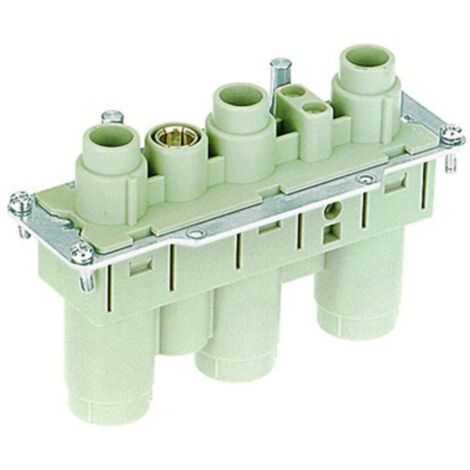

Inserto presa HARTING 09380052701, progettato per garantire connessioni sicure e affidabili in applicazioni elettriche. Questo componente è realizzato in policarbonato e lega di rame, con un design robusto e una colorazione grigia (RAL 7032).Specifiche tecniche
- Peso netto: 280 g
- Dimensioni: 24 B
- Corrente nominale: 200 A
- Numero di contatti: 3
- Sezione conduttore: 35 mm² - 70 mm²
- Sesso: Presa
- Cicli di accoppiamento: ≥ 500
- Coppia di serraggio: Contatti di controllo 0,5 Nm, 10 Nm - 70 mm², 8 Nm - 35 mm², 6 Nm di contatto PE, 9 Nm - 50 mm²
- Tensione di misurazione messa a terra conduttore: 1150 V
- Tensione di misurazione conduttore: 2000 V
- Tensione a impulso nominale: 8 kV
- Controllo della tensione d'urto nominale: 6 kV
- Superficie del contatto: argentata
- Resistenza di passaggio: ≤ 0,2 MΩ
- Lunghezza spellatura: Contatti di controllo da 7 mm, 22 mm, 14 mm PE
- Grado di inquinamento: 3
- Contatti aggiuntivi: + 2 contatti di controllo aggiuntivi
- Corrente nominale di controllo: 16 A
- Tensione di misurazione controllo: 400 V
