FAR Gruppo Di Riempimento Automatico Senza Manometro

  Gruppo di Riempimento Automatico senza Manometro

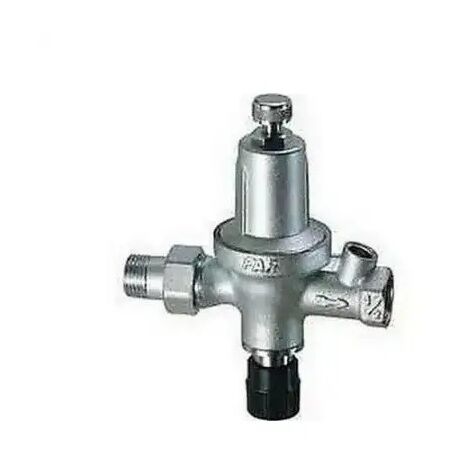

Gruppo di riempimento automatico da 1/2 pollice cromato senza manometro per impianti a circuito chiuso completo di valvola di ritegno, rubinetto di arresto e filtro in ingresso.

Sugli impianti di riscaldamento o di condizionamento è consigliabile installare un gruppo di riempimento, ossia un dispositivo in grado di effettuare automaticamente il riempimento dell’impianto fino alla pressione impostata.

L’impiego del gruppo è utile soprattutto per compensare gli abbassamenti di pressione dovuti all’espulsione di aria dal circuito tramite le valvole di sfogo.

La funzione di riduzione della pressione è realizzata tramite una membrana a diretto contatto con il fluido, contrastata da una molla, che determina il movimento dell’asta solidale con l’otturatore.

Il valore della pressione desiderata a valle del riduttore viene impostato mediante la vite posta alla sommità del gruppo che agisce direttamente sulla molla di contrasto, quando la pressione esercitata dal fluido a valle del riduttore sulla membrana equilibra la forza della molla di contrasto, l’otturatore rimane in posizione di chiusura, nel momento in cui tale pressione diminuisce la molla di contrasto vince la forza esercitata dal fluido sulla membrana e l’otturatore si apre.

La portata di fluido che attraversa il gruppo di riempimento è proporzionale alla differenza di pressione tra monte e valle del gruppo stesso.





Caratteristiche Tecniche



• Attacco in entrata (bocchettone): 1/2” M
• Attacco in uscita: 1/2” F
• Attacco manometro: 1/4” F
• Temperatura massima di esercizio: 95°C
• Temperatura minima di esercizio: 5°C
• Pressione massima a monte: 10 bar
• Pressione di taratura: 0,5÷4 bar
