Descrizione generale
Il gruppo di miscelazione a punto fisso con valvola differenziale e pompa UPM3 è progettato per l'uso in impianti a pannelli radianti, garantendo una temperatura di mandata costante del fluido distribuito. La regolazione termica è effettuata tramite una valvola termostatica a due o tre vie, dotata di un comando termostatico con sensore a distanza.Specifiche tecniche
- Connessioni circuito: 1" M
- Fluido di impiego: Acqua e soluzioni glicolate
- Massima percentuale di glicole: 30%
- Campo temperatura ingresso primario: 5-110 °C
- Campo temperatura di regolazione: 20-50 °C
- Scala termometri: 0-60 °C
- Pressione massima di esercizio: 10 bar
- Pressione minima di esercizio: 0,8 bar
- Alimentazione elettrica: 230 V - 50 Hz
- Corpi valvole e raccordi: Ottone CW617N - UNI EN 12165

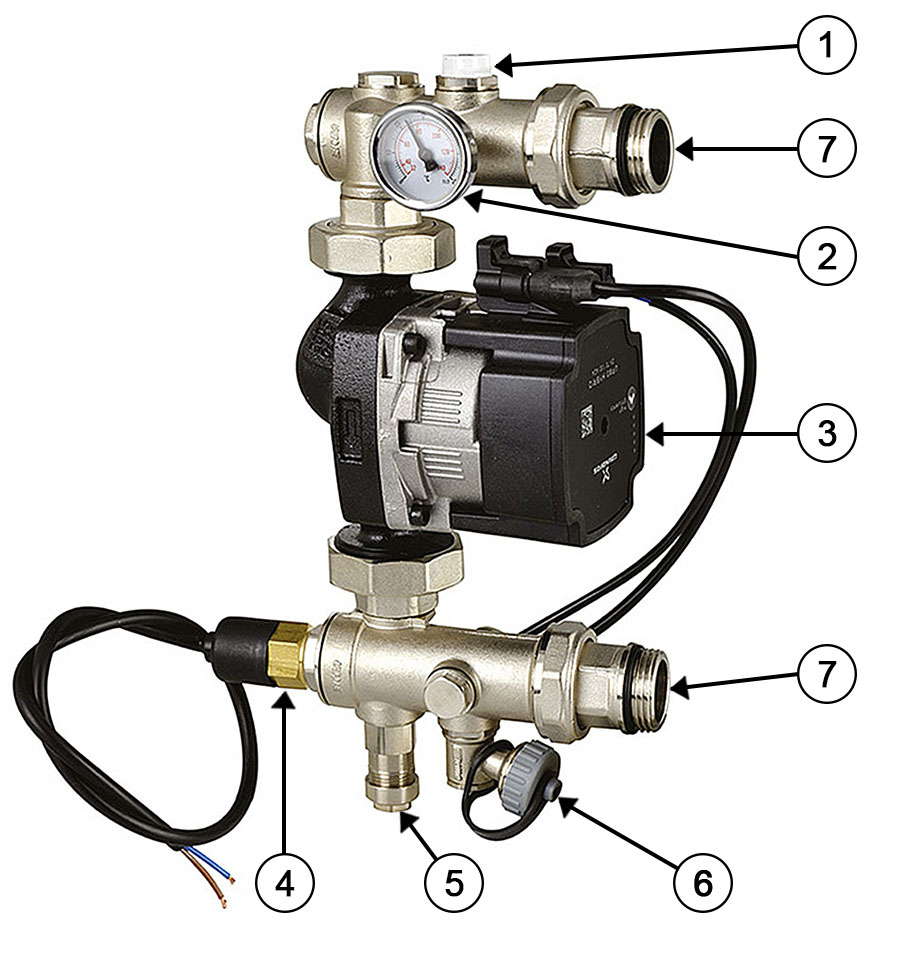

Compatibilità e accessori
- Valvola di sfogo aria manuale orientabile
- Termometro 0/60 °C
- Circolatore GRUNDFOS - UPM3 HYBRID 25-70 130
- Termostato di sicurezza
- Pozzetto porta-sonda
- Rubinetto per carico/scarico impianto
- Bocchettoni G1" con tenuta O-Ring per il collettore
- Comando termostatico 20-50 °C con sensore a distanza
- Valvola miscelatrice a 3 vie
- Misuratore di portata
- Valvola by-pass a regolazione manuale
- Pozzetto porta-sensore
Installazione
Il gruppo è installabile sia sul lato sinistro che destro dei collettori, in versione destra o sinistra.Utilizzo
Il comando termostatico consente di impostare la temperatura del fluido termovettore nel circuito a bassa temperatura dei pannelli radianti, con un campo di regolazione da 20 a 50 °C. La valvola miscelatrice a tre vie è dotata di una "doppia regolazione" per limitare la quantità di acqua nel circuito. La valvola by-pass a regolazione manuale permette di gestire la circolazione del fluido termovettore quando la valvola miscelatrice è chiusa.Altre informazioni
