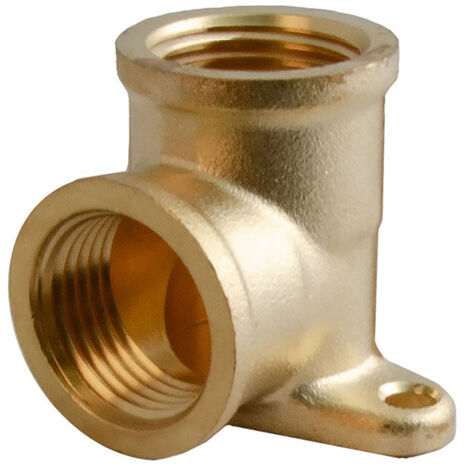

Gomito in ottone IDMAR da 1/2" (filettatura interna), sistema composito CPVC/PVC
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Raccordo a gomito in ottone IDMAR da 1/2" FW/FW con collegamento in CPVC – Acqua calda
Raccordo a gomito professionale in ottone con due filettature femmina per installazioni di acqua calda | Misura 1/2" (DN15) | Due filettature femmina da 1/2" (angolo di 90°) | Connessione composita CPVC DN15 | Pressione di esercizio 8 bar | Temperatura fino a +80 °C | Raccordo incollato e avvitato | Norma PN-EN ISO 1452-3 | Garanzia di 2 anni | Prezzo 16,69 PLN | Spedizione entro 24 ore
Cos'è un gomito in ottone GW/GW?
Il gomito in ottone IDMAR da 1/2" GW/GW con sistema composito CPVC è un raccordo ibrido universale che combina tre elementi funzionali: (1) Connettore CPVC incollato DN15 – per incollare un tubo CPVC da 1/2" (2) prima filettatura femmina GW da 1/2" (ottone CW617N) – per avvitare il connettore di un rubinetto, valvola o altro raccordo con una filettatura maschio GZ da 1/2", e (3) seconda filettatura femmina GW da 1/2" (ottone CW617N) – per avvitare il secondo elemento filettato (ad es. di una valvola) (valvola di intercettazione, filtro, riduttore di pressione). Le due filettature sono posizionate ad un angolo di 90° l'una rispetto all'altra: ciò consente un cambio di direzione nella connessione filettata all'interno di un singolo elemento. Il materiale CPVC (cloruro di polivinile clorurato) del manicotto incollato è caratterizzato da un'eccezionale resistenza alle alte temperature, fino a +80 °C in funzionamento continuo (e fino a +90 °C per brevi periodi). Questo lo rende ideale per la produzione di acqua calda, il riscaldamento a bassa temperatura e i sistemi di circolazione dell'acqua calda. Il raccordo a gomito è costituito da un corpo in ottone CW617N (resistente alla corrosione, alla deformazione e alle alte temperature) con due filettature femmina da 1/2" (una sinistra, una destra, disposte ad angolo di 90°) e un attacco posteriore per tubi in CPVC DN15. Con questo raccordo, non sono più necessari gomiti, adattatori o manicotti filettati aggiuntivi: tutto è integrato. È la soluzione ideale per collegare rubinetti con valvole di intercettazione, collettori di acqua calda con filtri, valvole termostatiche con sensori e molto altro. Il caratteristico colore giallo del raccordo in CPVC facilita l'identificazione dell'impianto di acqua calda ed elimina qualsiasi rischio di confusione con il PVC bianco (acqua fredda). Parametri tecnici e dimensioni: HtM1P14CEhO1D3R Codice prodotto (SKU): HtM1P14CEhO1D3R CPVCKMGW015XGW015.302 Marca: HtM1P14CEhO1D3R IDMAR Dimensione nominale: HtM1P14CEhO1D3R 1/2" (DN15) Connessioni filettate: HtM1P14CEhO1D3R Due filettature interne GW 1/2" (ISO 228-1), angolo 90° Dimensione svasatura (D): 15,9 mm Materiale del corpo della filettatura: Ottone CW617N (resistente alla corrosione) Materiale della svasatura: CPVC (cloruro di polivinile clorurato) Pressione massima: 8 bar (0,8 MPa) a +20 °C
Temperatura di esercizio: +1 °C – +80 °C (temperatura di picco +90 °C) Tipo di connessione: Estremità incollata + due filettature interne Sistema di montaggio: Incollato (adesivo CPVC) + guarnizione in PTFE (filettature) Posizione di montaggio: Tutte (orizzontale, verticale, diagonale) Standard: PN-EN ISO 1452-3:2011 Certificato: PZH (Istituto Nazionale di Igiene) Colore:
Giallo (guaina in CPVC) + Oro (corpo in ottone)
| Produttore: | Jimten (Spagna) |
| Prezzo: | 16,69 |
| Garanzia: | 2 anni |
| *Immagine solo a scopo illustrativo | Descrizione dettagliata Il gomito in ottone da 1/2" FW/FW (codice: CPVCKMGW015XGW015.302) è una soluzione universale 3 in 1 che combina Le funzioni di (1) un gomito a 90°, (2) due raccordi filettati da 1/2" GW per il collegamento e (3) un adattatore in CPVC fissato in modo permanente per il collegamento a tubi in CPVC da 1/2". Con questa soluzione, non sono necessari gomiti separati, pezzi di transizione, giunti filettati o ulteriori raccordi da CPVC a ottone. Adattatore: tutto in uno. La soluzione ideale per installazioni che richiedono un cambio di direzione a 90° con il collegamento simultaneo di due elementi filettati (ad esempio, rubinetto + valvola di intercettazione, collettore + filtro, valvola termostatica + sensore di temperatura). Il raccordo a gomito è costituito da un corpo in ottone (resistente alla corrosione, alla deformazione e alle alte temperature fino a 100 °C + 80 °C) con due filettature femmina GW da 1/2" (una sinistrorsa, l'altra destrorsa o superiore/inferiore, a seconda della direzione di installazione). I due raccordi sono disposti ad angolo retto tra loro. Sul retro del corpo in ottone è presente un manicotto in CPVC DN15, incollato in modo permanente, per il collegamento di un tubo in CPVC da 1/2" mediante incollaggio a freddo con adesivo per CPVC. Le due filettature femmina GW da 1/2" sono conformi alla norma ISO 228-1 (cilindrica, a tenuta stagna) e devono essere sigillate con nastro in PTFE (da 4 a 8 giri) o con una guarnizione in gomma (a seconda del tipo di raccordo). Vantaggi del gomito in ottone GW/GW: soluzione 3 in 1: gomito a 90° + due raccordi filettati GW da 1/2" + adattatore in CPVC incollato – non sono necessari componenti separati. Installazione più rapida: componente tutto in uno – consente di risparmiare tempo durante i lavori di costruzione o ristrutturazione (1 componente invece di 4 o 5). Cambio di direzione e connessione: il gomito a 90° permette di cambiare la direzione di installazione collegando contemporaneamente due componenti filettati (ad esempio, rubinetto e valvola). Applicabilità universale: le due filettature da 1/2" GW sono compatibili con la maggior parte dei raccordi per lavabo e doccia, valvole per radiatori, filtri, riduttori di pressione e collettori. Materiale ibrido: ottone CW617N (resistente alla corrosione e alla deformazione) + CPVC (resistente all'acqua calda fino a +80 °C). Risparmio di spazio: il suo design compatto richiede meno spazio rispetto a una combinazione di gomito in CPVC, raccordo filettato e gomito in ottone. Estetica dell'installazione: |
| Nessun componente aggiuntivo: installazione pulita e professionale | Flessibilità di progettazione: |
| Possibilità di collegare due elementi diversi ad angolo (ad es. rubinetto orizzontale + valvola verticale) | Installazione passo passo: |
| FASE 1 – Pianificazione dell'allineamento angolare: | Determinare quale delle due filettature GW da 1/2" verrà utilizzata per collegare il rubinetto (di solito la filettatura laterale = rubinetto orizzontale) e quale verrà utilizzata per collegare la valvola o un altro componente (di solito la filettatura superiore/inferiore = valvola verticale). Segnare l'allineamento sul tubo in CPVC. Matita. |
| FASE 2 – Preparazione del tubo in CPVC: Tagliare il tubo in CPVC da 1/2 pollice perpendicolarmente al suo asse longitudinale e sbavarlo utilizzando uno strumento di sbavatura o carta vetrata. FASE 3 – Pulizia della superficie: Pulire la superficie esterna del tubo e la superficie interna del raccordo a gomito con un detergente per CPVC. Attendere che il prodotto sia completamente asciutto. FASE 4 – Verifica dell'allineamento a secco: Inserire il tubo (senza adesivo) nel raccordo a gomito e verificare che i due collegamenti filettati da 1/2 pollice (rubinetto + valvola) siano correttamente allineati. Segnare la posizione finale del raccordo a gomito sul tubo con una matita (linea di riferimento). FASE 5 – Applicazione dell'adesivo CPVC: Applicare uno strato uniforme di adesivo CPVC all'esterno del tubo e all'interno del raccordo a gomito. Si consiglia l'adesivo CPVC Topterm da 120 ml. Consumo di adesivo: circa 2-3 ml per raccordo. FASE 6 – Montaggio del gomito sul tubo: Inserire il tubo nel raccordo a gomito con un movimento deciso, ruotare il gomito di un quarto di giro nella direzione indicata (linea di riferimento) e mantenere la posizione per 15-30 secondi. Rimuovere l'adesivo in eccesso con un panno asciutto. FASE 7 – Tempo di presa: Attendere 24 ore a una temperatura di +20 °C (o 48 ore a una temperatura inferiore a +10 °C) prima di installare i raccordi filettati. FASE 8 – Preparazione delle filettature GW: Dopo 24 ore (tempo di indurimento dell'adesivo CPVC), avvolgere il nastro in PTFE da 4 a 8 volte (in senso orario) attorno alla filettatura maschio GZ da 1/2" del rubinetto (o altro raccordo). Ripetere questo processo per il secondo componente filettato (ad esempio, la valvola di intercettazione). FASE 9 – Installazione del raccordo: Avvitare il raccordo del rubinetto (filettatura GZ da 1/2") sulla prima filettatura femmina del gomito GW da 1/2". Avvitare la valvola (o altro componente) (filettatura GZ da 1/2") sulla seconda filettatura femmina del gomito GW da 1/2". Serrare il collegamento con una chiave a forchetta o una chiave regolabile a una coppia di 20-30 Nm (utilizzare la tecnica a due chiavi: una chiave tiene fermo il corpo in ottone del raccordo). FASE 10 – Test di tenuta: Riempire il sistema a 8 bar e ispezionare visivamente tutti i collegamenti (incollati e filettati): Non dovrebbero essere rilevate perdite. Nota: utilizzare sempre la tecnica a due chiavi quando si serra il raccordo. Filettature: Una chiave tiene fermo il corpo in ottone del gomito (per evitare torsioni), l'altra stringe la filettatura del raccordo. Una coppia di serraggio eccessiva (> 40 Nm) può danneggiare la filettatura in ottone o allentare l'adesivo. Non usare una forza eccessiva; se si incontra resistenza, verificare che il nastro in PTFE non sia troppo spesso (massimo 8 giri per DN15). Prestare attenzione all'orientamento del gomito! Dopo aver applicato l'adesivo, si hanno da 20 a 30 secondi per montare e ruotare il gomito. Se il gomito è montato in modo errato (filettatura nella direzione sbagliata), sarà necessario riparare la sezione danneggiata. Tagliare il vecchio raccordo e inserire un nuovo gomito. | Applicazione del gomito in ottone da 1/2" FW/FW |
| Collegamento di un rubinetto con una valvola di intercettazione: | Rubinetto per lavabo o doccia + Valvola a sfera da 1/2" – cambia la direzione di installazione collegando contemporaneamente la valvola di intercettazione |
| Collettore acqua calda con filtri: | Collettore acqua calda + filtro meccanico da 1/2" – il gomito garantisce un collegamento angolato dei due componenti |
| Valvole termostatiche per radiatori con sonde: | Valvola termostatica per radiatori + sensore di temperatura – il gomito consente di montare il sensore nella posizione corretta (solitamente verticale). Riduttori di pressione con manometro: Riduttore di pressione + manometro da 1/2" – il collegamento angolato consente un collegamento angolato del manometro, facilitando così la lettura. Pompe di circolazione con valvole di ritegno: Pompa di circolazione + valvola di ritegno da 1/2" – il collegamento angolato garantisce la corretta installazione della valvola. Rubinetti con attacco laterale: Rubinetto da cucina con Attacco laterale dell'acqua + valvola di intercettazione – l'attacco angolato consente un cambio di direzione di installazione. Collettori di riscaldamento con sfiati d'aria: |
| Collettore di riscaldamento a pavimento + sfiato d'aria automatico da 1/2" – il gomito consente il montaggio verticale dello sfiato d'aria | Ammodernamenti e ristrutturazioni: |
| Sostituzione di vecchi impianti in rame o acciaio con CPVC – il gomito GW/GW facilita l'adattamento ai punti di connessione esistenti | Domande frequenti (FAQ) |
| Qual è la differenza tra GW/GW e GW/MZ? Il gomito GW/GW ha due filettature interne – due componenti con filettatura esterna GZ sono avvitati su (ad esempio, un rubinetto GZ e una valvola GZ). Il raccordo a gomito GW/GZ ha una filettatura femmina (GW) e una filettatura maschio (GZ): i componenti filettati GZ vengono avvitati su queste. Il raccordo a gomito viene avvitato nella filettatura GW, quindi la filettatura maschio (GZ) del raccordo a gomito viene avvitata in un altro componente filettato GW. Il raccordo a gomito con filettatura femmina è più universalmente applicabile e si adatta alla maggior parte delle filettature maschio. Entrambe le filettature femmina hanno lo stesso diametro? | Sì, entrambe le filettature femmina del raccordo a gomito GW/GW hanno la stessa dimensione: GW 1/2" (DN15). Entrambe le filettature sono conformi alla norma ISO 228-1 (filettatura cilindrica a tenuta stagna) e devono essere sigillate con nastro in PTFE (da 4 a 8 giri) o una guarnizione in gomma. |
| Quanti giri di nastro in PTFE sono necessari per un GW Filettatura da 1/2"? | Per una filettatura GW da 1/2" (DN15), si consiglia di avvolgere da 4 a 8 giri di nastro in PTFE (Teflon) attorno a ciascun filetto. Avvolgere il nastro nella direzione di serraggio (in senso orario, visto dal lato filettato). Un numero insufficiente di giri (8) può danneggiare la filettatura in ottone o impedire il serraggio del raccordo. Quanto deve essere stretto il raccordo sul gomito? Si consiglia una coppia di serraggio da 20 a 30 Nm per filetto (utilizzare una chiave dinamometrica o controllare la resistenza). Utilizzare sempre il metodo a due chiavi: una chiave tiene fermo il corpo in ottone del gomito (impedisce la torsione), l'altra stringe la filettatura del raccordo. Una coppia di serraggio eccessiva (> 40 Nm) può danneggiare la filettatura in ottone o allentare il collegamento. Posso collegare due rubinetti con un raccordo a gomito? Sì, ma non lo consigliamo: il gomito con filettatura femmina viene generalmente utilizzato per collegare un rubinetto e una valvola di intercettazione o un collettore. e filtro. Se si desidera collegare due rubinetti (ad esempio, in un bagno con più allacciamenti idrici), si consiglia di utilizzare il raccordo a T in CPVC |
| + due gomiti filettati | oppure il collettore per acqua calda |
| con due uscite | . Un gomito con filettatura femmina modifica l'orientamento dell'installazione di 90°; i due rubinetti risulterebbero quindi perpendicolari tra loro, il che può essere scomodo. |
| Posso sostituire solo i raccordi senza cambiare il gomito? | Sì, questo è uno dei principali vantaggi del gomito con filettatura femmina! Se si desidera sostituire i raccordi o la valvola con modelli più recenti (ad esempio, a causa di un cambio di colore o di design), è sufficiente svitare il vecchio raccordo dalla filettatura da 1/2", pulire la filettatura, applicare del nuovo nastro in PTFE (da 4 a 8 giri) e avvitare il nuovo raccordo. Non è necessario modificare l'impianto idraulico esistente: il raccordo a gomito e il tubo in CPVC rimangono al loro posto. Quanto tempo devo aspettare prima di collegare il tubo? Dopo aver fissato il tubo in CPVC al raccordo a gomito, è necessario attendere almeno 24 ore a una temperatura di +20°C (o 48 ore). Il raccordo a gomito è adatto agli impianti di riscaldamento? Sì, assolutamente! Il gomito in ottone da 1/2" FW/FW-CPVC (codice articolo HtM1P14CEhO1D3R) è progettato per impianti di acqua calda (codice articolo HtM1P14CEhO1D3R) – resiste a temperature fino a +80°C in funzionamento continuo (fino a +90°C per brevi periodi). Può essere utilizzato in impianti di riscaldamento a bassa temperatura (riscaldamento a pavimento fino a +55°C, radiatori a bassa temperatura fino a +70°C), in impianti di circolazione dell'acqua calda (temperatura +60–70°C) e in impianti industriali. Per impianti ad alta temperatura (> +80°C), si consiglia l'utilizzo di raccordi in acciaio o rame. Perché idraulici e appassionati del fai da te ci scelgono? |
Spedizione in 24 ore
– Ordini effettuati prima Ordini ricevuti entro 11:00 AM verrà spedito lo stesso giorno tramite InPost o DPD.
Garanzia di 24 mesi – Ogni prodotto è coperto da una garanzia del produttore di due anni. Consulenza di esperti – Chiamaci al +48 798 768 768 (dal lunedì al venerdì, dalle 8:00 alle 16:00) e parla con i nostri specialisti di idraulica. Sconti interessanti – Sconto del 2% su ordini superiori a 1501 PLN, sconto del 3% su ordini superiori a 2001 PLN. Negoziamo termini individuali per progetti più grandi. Approvazioni e certificati – Tutti i nostri prodotti sono certificati PZH e conformi agli standard PN-EN applicabili. Qualità comprovata – Collaboriamo con numerose aziende di installazione in tutta la Polonia e abbiamo migliaia di clienti soddisfatti. *Immagine solo a scopo illustrativo. Le dimensioni possono variare leggermente. Si prega di consultare Fare riferimento al consultare la documentazione del produttore prima dell'installazione.
Caratteristiche
- MarcheAUTRES
- MaterialeOttone
- Configurazione della connessioneFemmina
- Filettatura per idraulica1/2" (15x21)
- Fissaggio raccordoIncollare
