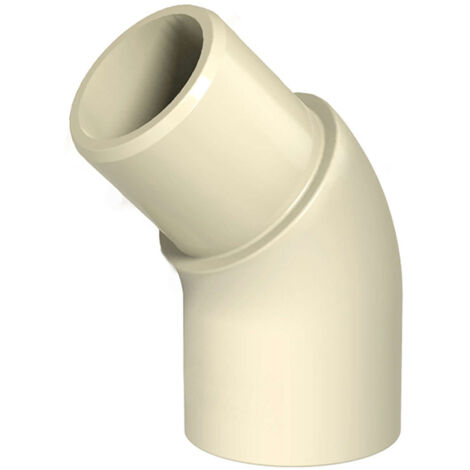

Gomito IDMAR in CPVC con nipplo a 45° (1/2") – Acqua calda
Gomito professionale in CPVC con nipplo a 45° per impianti di acqua calda | Dimensioni 1/2" (DN15) | Angolo 45° | Pressione di esercizio 8 bar | Temperatura fino a +80 °C | Collegamento con raccordo e nipplo | Norma PN-EN ISO 1452-3 | Garanzia di 2 anni | Spedizione entro 24 ore
Che cos'è un gomito in CPVC con nipplo a 45°? Il gomito adesivo IDMAR CPVC a 45° da 1/2" per acqua calda è un raccordo di transizione professionale che consente cambi di direzione di installazione continui a 45 gradi. Realizzato in CPVC (cloruro di polivinile clorurato), si caratterizza per la sua eccezionale resistenza alle alte temperature – fino a +80°C in funzionamento continuo – che lo rende ideale per applicazioni di acqua calda, riscaldamento, bassa temperatura e industriali. Il gomito presenta un attacco a innesto rapido (ingresso) e un attacco filettato (uscita), consentendo un'installazione universale in entrambe le direzioni senza componenti aggiuntivi. L'angolo di 45° garantisce perdite di pressione significativamente inferiori (dal 30 al 40% in meno rispetto a un gomito a 90°), un funzionamento più silenzioso, una minore formazione di calcare e una maggiore flessibilità di progettazione. Il suo caratteristico colore giallo facilita l'identificazione dell'impianto di acqua calda ed evita la confusione con il PVC bianco (acqua fredda).
Parametri tecnici e dimensioni Codice prodotto (SKU): CPVCKKW015XKZ015-45.302 Marca: IDMAR Diametro nominale: 1/2" (DN15) Angolo di curvatura: 45°
Dimensione D (Base): 15,9 mm Dimensione D1 (capezzolo): 15,9 mm Dimensione L (lunghezza base): 13,5 mm Dimensione L1 (lunghezza capezzolo):
14 mm
| Dimensione H (altezza): | 18 mm |
| Materiale: | CPVC (cloruro di polivinile clorurato) |
| Pressione massima: | 8 bar (0,8 MPa) |
| Temperatura di esercizio: | +1 °C – +80 °C (picco +90 °C) |
| Tipo di connessione: | Connessione svasata (ingresso) + connessione a nipplo (uscita) |
| Sistema di montaggio: | Incollato (adesivo CPVC) |
| Standard: | PN-EN ISO 1452-3:2011 |
| Certificato: | PZH |
| Colore: | Giallo (CPVC – Acqua calda) |
| Garanzia: | 2 anni |
| *Immagine solo a scopo illustrativo | Descrizione dettagliata |
| Gomito in CPVC Il gomito a 45° da 1/2" (codice: CPVCKKW015XKZ015-45.302) è una soluzione professionale per installazioni che richiedono un leggero cambio di direzione di 45°. A differenza del gomito standard a 90°, la versione a 45° offre una resistenza idraulica significativamente inferiore (circa 2 o 3 volte inferiore), con conseguente riduzione della perdita di pressione e funzionamento più silenzioso. Il gomito a 45° garantisce un funzionamento regolare e riduce l'accumulo di calcare sulla curva del tubo. È costituito da un corpo in CPVC con un manicotto incollato a un'estremità e un raccordo a gomito all'altra. Questo design consente un'installazione universale: il tubo può essere incollato nel manicotto del gomito (installazione standard) oppure il raccordo a gomito può essere incollato nel manicotto di un altro raccordo (installazione inversa). Ciò aumenta la flessibilità in loco. Il colore giallo del CPVC facilita l'identificazione dell'impianto di acqua calda. Vantaggi del gomito a 45° negli impianti: • Minore perdita di pressione: la resistenza idraulica di un gomito a 45° è circa 2 o 3 volte inferiore a quella di un gomito a 90°. Ciò può comportare una perdita di pressione significativamente inferiore negli impianti lunghi. È possibile risparmiare da 0,5 a 1 bar di pressione. • Riduzione del rumore: l'angolo più dolce previene forti turbolenze dell'acqua che causano gorgoglii e rumori di battito. • Riduzione dei depositi di calcare: il flusso d'acqua uniforme riduce il calcare, la ruggine e i depositi. • Opzioni di progettazione flessibili: due gomiti a 45° installati consecutivamente creano un gomito a 90° con un raggio maggiore (il cosiddetto "angolo lungo"). | • Risparmio di spazio: |
| Il gomito a 45° richiede meno spazio verticale rispetto al gomito a 90°. | • Installazione versatile: |
| La combinazione di connessioni a innesto e a nipplo consente l'installazione in entrambe le direzioni senza l'utilizzo di ulteriori innesti. Installazione passo passo: 1. Pianificare il processo di installazione e determinare la posizione dei gomiti a 45° nel disegno tecnico. Assicurarsi che il gomito sia installato con il corretto orientamento. 2. Tagliare il tubo in CPVC ad angolo retto (90°) e sbavarlo con un apposito strumento o carta vetrata. 3. Pulire le superfici dei componenti uniti con un detergente per CPVC e attendere la completa asciugatura. 4. Verificare l'allineamento una volta asciutto: inserire il tubo (senza adesivo) nel raccordo e assicurarsi che l'angolo di 45° sia correttamente allineato. Segnare la posizione finale con una matita. 5. Applicare l'adesivo per CPVC. Applicare uniformemente sulla parte esterna del tubo e sulla parte interna del raccordo a gomito. Si consiglia l'adesivo Topterm 120 ml per CPVC. 6. Con un movimento deciso, inserire il tubo nel raccordo, ruotarlo di un quarto di giro secondo l'orientamento indicato e mantenere la posizione per 15 secondi. 7. Rimuovere l'adesivo in eccesso con un panno asciutto. Attendere 24 ore a +20°C (o 48 ore a temperature inferiori a +10°C) prima di eseguire la prova di pressione. NOTA: mantenere l'angolo del gomito a 45°! Dopo aver applicato l'adesivo, si hanno solo 20-30 secondi per montare e ruotare il raccordo. Se il gomito viene installato al contrario (angolo di 45° nella direzione sbagliata), la sezione interessata deve essere tagliata e deve essere montato un nuovo gomito: l'adesivo per CPVC polimerizzerà in modo permanente e non potrà essere rimosso. I raccordi in PVC (acqua fredda) e CPVC (acqua calda) non sono intercambiabili. Applicazioni del gomito in CPVC da 1/2" a 45°: • Impianti di acqua calda: curve dolci tra caldaie e punti di prelievo, ponti Ostacoli strutturali. • Sistemi di riscaldamento a bassa temperatura: collettori per riscaldamento a pavimento, curve nei circuiti di riscaldamento. • Impianti industriali: sistemi di raffreddamento delle macchine, scambiatori di calore, circuiti tecnologici: una curva a 45° riduce al minimo le perdite di pressione. • Piscine, spa e vasche idromassaggio: circuiti di filtraggio, collegamenti delle pompe idromassaggio: per sistemi ad alte prestazioni si consiglia una curva a 45°. • Sistemi a gravità: Sistemi di drenaggio, circolazione di acqua calda a gravità – una curva a 45° garantisce una resistenza al flusso minima | • Ammodernamenti ed ampliamenti: |
| Collegamento di nuove tubazioni senza spigoli vivi Curve a 90° | Domande frequenti (FAQ) |
| Qual è la differenza tra una curva a 45° e una curva a 90°? | La differenza principale risiede nell'angolo di curvatura e nella resistenza idraulica. |
| Una curva a 45° cambia direzione di 45 gradi, una curva a 90° di 90 gradi. La resistenza idraulica di una curva a 45° è circa 2 o 3 volte inferiore a quella di una curva a 90°. Ciò si traduce in minori perdite di pressione, un funzionamento più silenzioso del sistema e una riduzione della formazione di calcare. Due curve a 45° collegate in serie formano una curva a 90° con un raggio di curvatura maggiore. Cos'è una "curva a nipplo"? Una "curva a nipplo" è un raccordo a gomito con un attacco a innesto rapido a un'estremità (per inserire un tubo in una presa) e un nipplo all'altra estremità (per inserire un nipplo nella presa di un altro componente). Ciò consente di installare la curva in entrambe le direzioni senza manicotti o adattatori aggiuntivi, aumentando la flessibilità in cantiere. Come si pianifica l'allineamento di una curva a 45° prima dell'installazione? È consigliabile eseguire un montaggio a secco (senza adesivo) per verificare l'allineamento di tutte le curve. Segna con una matita la posizione finale della curva (linea di riferimento) sul tubo per mantenere lo stesso allineamento dopo l'incollaggio. Tieni presente che dopo l'incollaggio hai solo dai 20 ai 30 secondi per montare e ruotare il componente. Qual è la caduta di pressione risultante da una curva a 45°? Un raccordo a gomito DN15 (1/2") a 45° provoca una caduta di pressione di circa 0,05-0,1 bar a una portata di 10 l/min (portata tipica di un rubinetto per lavabo). Per confronto, un raccordo a gomito DN15 a 90° causa una caduta di pressione di circa 0,15-0,3 bar alla stessa portata. Per installazioni più lunghe, la differenza può essere di 0,5-1 bar. È possibile utilizzare un raccordo a gomito in CPVC a 45° in un impianto di acqua fredda? Sì, il CPVC è perfettamente adatto all'acqua fredda (intervallo di temperatura da +1 °C a +80 °C). Tuttavia, a causa del prezzo più elevato del CPVC, consigliamo raccordi a gomito in CPVC bianco per installazioni di acqua fredda (max. +20 °C) e raccordi a gomito in CPVC giallo per installazioni di acqua calda. Quale adesivo si dovrebbe utilizzare per l'installazione? Consigliamo l'adesivo certificato per CPVC Topterm CPVC (120 ml, con pennello). Disponibile nel nostro negozio. Consigliamo anche l'utilizzo del detergente per CPVC. (120 ml) prima dell'incollaggio. Perché installatori e appassionati del fai da te ci scelgono? Spedizione in 24 ore: gli ordini ricevuti entro le 11:00 vengono spediti lo stesso giorno tramite InPost, DPD o Poczta Polska. Garanzia di 24 mesi: ogni prodotto è coperto da una garanzia del produttore di due anni. Consulenza di esperti: chiamaci al numero +48 798 768 768 (dal lunedì al venerdì, dalle 8:00 alle 16:00) e contatta i nostri specialisti di idraulica. Sconti interessanti: sconto del 2% su ordini superiori a 1501 PLN, sconto del 3% su ordini superiori a 2001 PLN. Per progetti più grandi, negozieremo i termini individuali. | Approvazioni e certificazioni |
| – Tutti i nostri prodotti sono certificati PZH e conformi alle norme PN-EN applicabili. | Qualità comprovata – Collaboriamo con numerose aziende di installazione in tutta la Polonia e abbiamo migliaia di clienti soddisfatti. *Immagine a solo scopo illustrativo. Le dimensioni possono variare leggermente. Si prega di consultare la documentazione del produttore prima dell'installazione. |
