Connettore per elettrofusione PE a riduzione 60X50MM PE100 SDR11 EF

Raccordo di riduzione per elettrofusione PE 60x50MM PE100 SDR11 EF

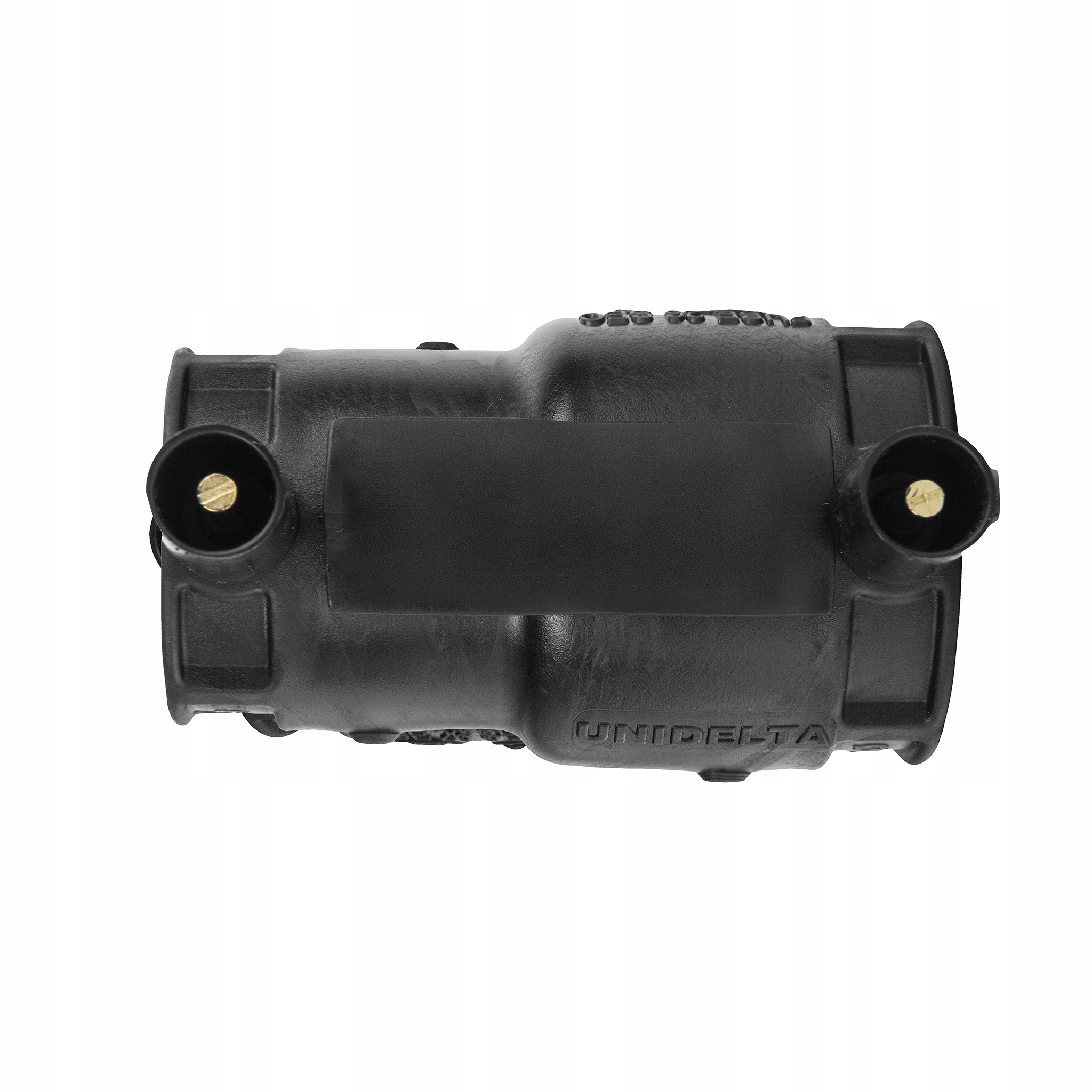

⭐️ raccordo di riduzione per elettrofusione PE unidelta – 60x50MM

Viene utilizzato per collegare tubi in polietilene per la trasmissione di gas fino a una pressione di 10 bar o acqua potabile e liquidi fino a una pressione nominale di 16 bar.

Sono compatibili con tubi PE80 e PE100. Grazie alla qualità della materia prima utilizzata, i raccordi Unidelta sono resistenti a un gran numero di agenti chimici e radiazioni UV. ____________________________

▶ Applicazioni:

Le principali applicazioni dei raccordi per elettrofusione sono: condotte per gas infiammabili, sistemi di approvvigionamento idrico, sistemi antincendio, sistemi fognari, impianti industriali, irrigazione e canaline per cavi.

I raccordi per elettrofusione Unidelta possono essere utilizzati con tubi in polietilene ad alta densità PE80 o PE100 con le seguenti caratteristiche:

• SDR≤ per tutti i diametri
• SDR=17 per diametri >32mm
• SDR=26 per diametri >125mm

⭐️ Caratteristiche principali

• Tensione di saldatura 40V
• Connessioni elettriche Ø 4,0mm

Ogni pezzo è contrassegnato con:

• Codice a barre per la lettura con un lettore ottico
• Diametro nominale
• Tempo di saldatura e tempo di raffreddamento

La bobina di metallo è posizionata saldamente vicino alla superficie interna del raccordo per ottimizzare il trasferimento di calore tra il tubo e il raccordo e ridurre il tempo di saldatura.

Tubazioni e raccordi in polietilene possono essere Saldati mediante elettrofusione o saldatura di testa. In entrambi i casi, l'operazione di saldatura deve seguire una procedura ben definita, tenendo conto di alcuni concetti fondamentali relativi alla compatibilità dei diversi materiali. Poiché PE80 e PE100 sono completamente compatibili, è possibile saldare di testa tubi realizzati con materiali diversi, a condizione che abbiano lo stesso fattore di dimensione standard (SDR) e quindi lo stesso spessore della parete.

___________________________

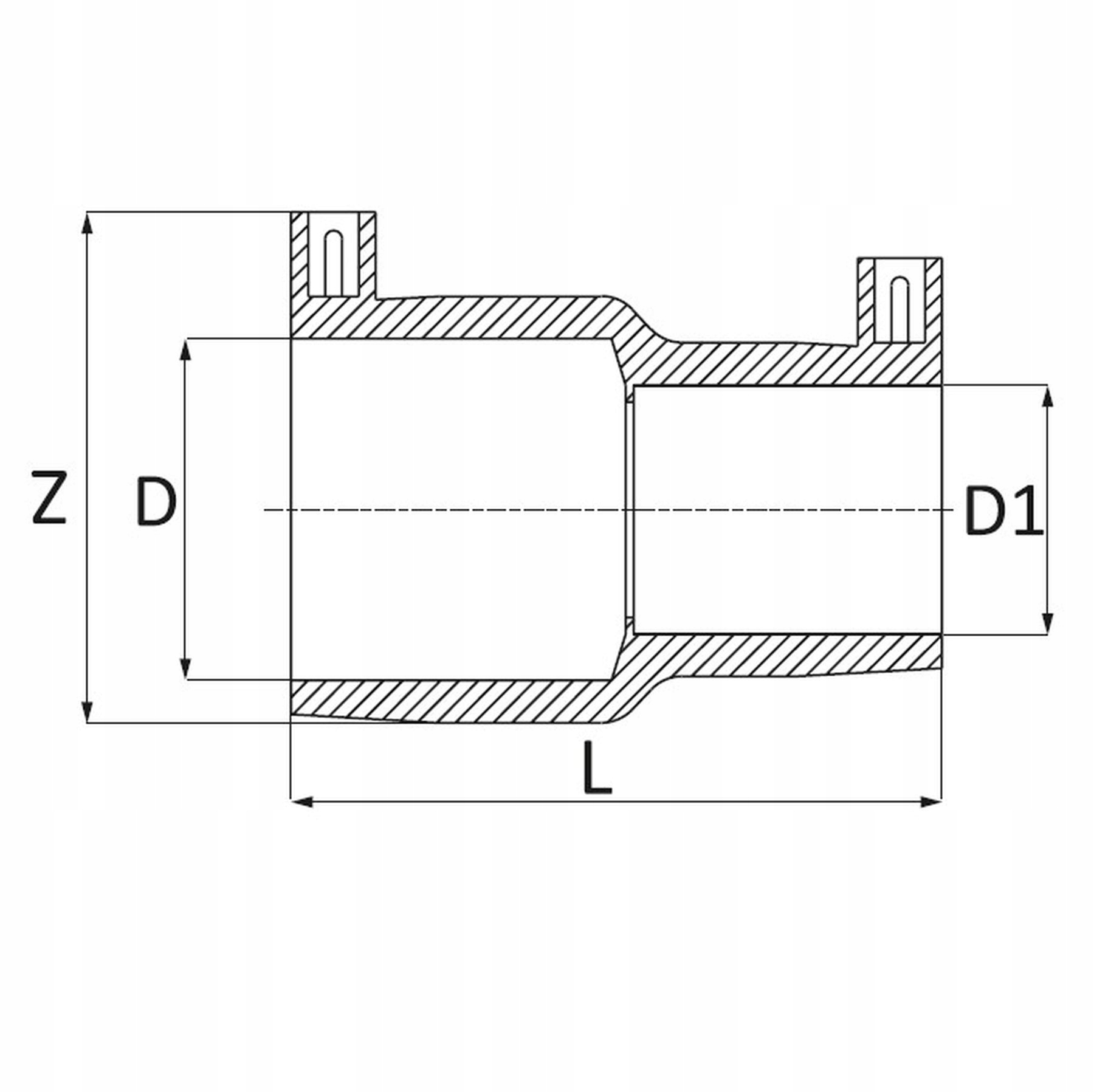

▶ Dimensioni:

(L) 89 mm (Z) 60 mm (DxD1) 32 x 25 mm

(L) 88 mm (Z) 70 mm (DxD1) 40 x 32 mm

(L) 98 mm (Z) 81 mm (DxD1) 50 x 32 mm

(L) 116 mm (Z) 98 mm (DxD1) 63 x 32 mm

(L) 116 mm (Z) 98 mm (DxD1) 63 x 40 mm

(L) 116 mm (Z) 98 mm (DxD1) 63 x 50 mm

(L) 124 mm (Z) 110 mm (DxD1) 75 x 63 mm

(L) 153 mm (Z) 130 mm (DxD1) 90 x 63 mm

(L) 154 mm (Z) 130 mm (DxD1) 90 x 75 mm

(L) 187 mm (Z) 153 mm (DxD1) 110 x 63 mm

(L) 187 mm (Z) 153 mm (DxD1) 110 x 90 mm

(L) 163 mm (Z) 176 mm (DxD1) 125 x 63 mm

(L) 206 mm (Z) 176 mm (DxD1) 125 x 90 mm

(L) 168 mm (Z) 176 mm (DxD1) 125 x 110 mm

(L) 229 mm (Z) 217 mm (DxD1) 160 x 110 mm
