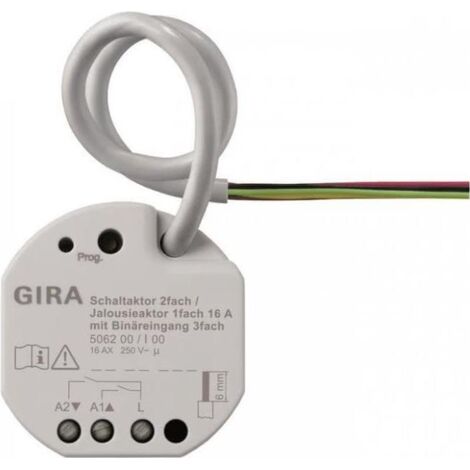

GIRA 506200 Schalt-/Jal.aktor 2f/1f 16 A UP KNX Secure (506200)

Gira Attuatore commutaz./tapparelle 2f/1f 16 A UP OneKNX [506200], 5062 00

Attuatore di commutazione/persiane 2f/1f 16 A UP OneKNX [506200] Attuatore di commutazione 2 volte / attuatore per tapparelle 1 volta 16 A con ingresso binario 3 volte per Gira One e KNX Gira One e KNX da incasso Caratteristiche: Funzione nel sistema Gira One - Attuatore per commutare utenze o per comandare tapparelle, persiane, tende da sole, finestre per tetti. - In modalità persiana, le uscite adiacenti (A1/A2) vengono combinate in un',uscita persiana. - 3 ingressi binari per il collegamento di interruttori convenzionali, pulsanti e rilevatori di movimento con contatti a potenziale zero. - Collegamento di un sensore di temperatura esterno all',ingresso 3. - Gli ingressi servono per il comando di attuatori Gira One o per la registrazione di informazioni di stato. - Programmazione e messa in servizio con l',assistente di progetto Gira (GPA) a partire dalla versione 5.0. - Trasmissione dati crittografata tra i dispositivi Gira One. Funzioni di ombreggiatura e ventilazione - Comando di persiane veneziane, tapparelle, tende da sole, finestre per tetti o cupole per tetti. - Tempi di corsa opzionalmente regolabili. - Funzione di protezione solare con posizioni del telo o delle lamelle impostabili all',inizio o alla fine della funzione per ogni uscita. - Impostazione del tempo di ritardo all',inizio o alla fine dell',irraggiamento solare. - Tensionamento del telo per le tende da sole. - In caso di allarme vento attivo, ad es. con una stazione meteorologica convenzionale con uscite a relè a potenziale zero per allarme vento, le persiane si sollevano e vengono bloccate automaticamente. Lo stato dell',ingresso binario viene monitorato ciclicamente. - In caso di allarme pioggia attivo, ad es. con una stazione meteorologica convenzionale con uscite a relè a potenziale zero per allarme pioggia, le finestre per tetti o le cupole per tetti si chiudono immediatamente e vengono bloccate automaticamente. Lo stato dell',ingresso binario viene monitorato ciclicamente. - In caso di allarme gelo attivo, ad es. con una stazione meteorologica convenzionale con uscite a relè a potenziale zero per allarme gelo, le corse attive delle tapparelle vengono interrotte e bloccate per proteggere il motore della tapparella. Lo stato dell',ingresso binario viene monitorato ciclicamente. - Richiesta di contatto porta e visualizzazione nell',app Smart Home: una porta aperta fa sollevare e bloccare la persiana o la tapparella. Funzioni di commutazione - Funzionamento con contatto normalmente chiuso o normalmente aperto. - Impostazione di un ritardo di accensione o spegnimento. - Funzione vano scala, è possibile impostare anche un tempo di preavviso. - Parametrizzazione come funzione di commutazione per ad es. luce o prese di corrente, come funzione di portone del garage o funzione di apertura della porta, nonché come contatto di commutazione per la trasmissione del fabbisogno di calore a una pompa di calore. - Funzione di portone del garage: il tempo per la chiusura del relè è parametrizzabile. - Funzione di apertura della porta: il tempo per la chiusura del relè è parametrizzabile. Ingressi binari - Comando a una o due superfici configurabile per pulsanti basculanti. - Collegamento di pulsanti basculanti parametrizzati con la funzione di commutazione, dimmerazione, ombreggiatura, ventilazione, richiamo scene, vano scala (rilevatore di movimento), chiamata al piano con Gira G1, portone del garage e apertura della porta. - Collegamento di rilevatori di movimento e di presenza con uscite a relè a potenziale zero. - Comodo comando di gruppo di utenze di commutazione, dimmerazione, ombreggiatura e ventilazione. - Valutazione del contatto di commutazione di sensori di vento, gelo, luminosità o pioggia con contatti relè a potenziale zero possibile per proteggere le utenze di ombreggiatura e ventilazione dagli influssi ambientali. - Richiesta di contatto finestra e visualizzazione nell',app Smart Home: una finestra aperta porta dopo 5 minuti alla modalità di riscaldamento antigelo. - Richiesta di contatto porta e visualizzazione nell',app Smart Home: una porta aperta fa sollevare e bloccare la persiana o la tapparella. - Richiesta di una commutazione riscaldamento/raffreddamento su una pompa di calore per poter inoltrare la modalità operativa attuale (riscaldamento o raffreddamento) al regolatore del riscaldamento. - Visualizzazione del contatto di commutazione per la rappresentazione di uno stato di contatto nell',app Smart Home. - Ingressi di commutazione configurabili che possono essere parametrizzati in modo indipendente. - Registrazione e confronto dei valori di temperatura tramite sensore remoto (vedi accessori) all',ingresso 3. Funzione nel sistema Gira KNX - Funzionamento a persiana o commutazione parametrizzabile. In modalità persiana, le due uscite (A1/A2) vengono combinate in un',uscita persiana. - L',apparecchio dispone di tre ingressi con un potenziale di riferimento comune. - Lettura degli stati di commutazione di interruttori o pulsanti di installazione e altri contatti a potenziale zero agli ingressi da 1 a 3. - Valutazione del segnale di sensori di condensa e perdite (vedi accessori) agli ingressi da 1 a 3. - Registrazione dei valori di temperatura tramite sensore remoto (vedi accessori) all',ingresso 3. - Fino a 8 funzioni logiche indipendenti per la realizzazione di operazioni logiche semplici o complesse. - I messaggi di ritorno o di stato a invio attivo possono essere ritardati dopo il ripristino della tensione del bus o dopo una procedura di programmazione ETS. - Relè bistabile. Funzioni persiana - Modalità operativa parametrizzabile: comando di persiane veneziane, tapparelle, tende da sole, finestre per tetti o alette di ventilazione. - Tempi di corsa del telo parametrizzabili separatamente con prolungamento del tempo di corsa per le corse nella posizione finale superiore. - Per le persiane veneziane, è parametrizzabile indipendentemente un tempo di corsa delle lamelle. - Tempo di commutazione in caso di cambio di direzione e tempi per il funzionamento a breve e lungo termine (Step, Move) regolabili. - Reazione in caso di ripristino della tensione del bus e dopo una procedura di programmazione ETS regolabile. - Comando centrale tramite fino a 6 oggetti a lungo termine possibile (SU, GIÙ, permanentemente SU, permanentemente GIÙ). - Messaggio di ritorno della posizione del telo o della posizione delle lamelle. Inoltre, è possibile segnalare una posizione del telo non valida o una corsa dell',azionamento. Funzioni di segnalazione attive (che inviano al bus in caso di modifica o ciclicamente) o passive (oggetto leggibile). - Assegnazioni a fino a 5 diverse funzioni di sicurezza (3 allarmi vento, 1 allarme pioggia, 1 allarme gelo), opzionalmente con monitoraggio ciclico. - Un',ampia funzione di protezione solare con posizioni fisse e variabili del telo o delle lamelle attivabile all',inizio o alla fine della funzione. Incluso offset dinamico delle lamelle per persiane veneziane. Anche con protezione solare estesa per l',integrazione in comandi di ombreggiatura più complessi (dispone di oggetti automatici e di blocco separati). In questo caso, opzionalmente anche con automatismo di riscaldamento/raffreddamento e funzione di presenza. - Funzione di tensionamento del telo per tende da sole. - Funzione di blocco estesa con opzione di conferma. - Funzione di ventilazione per finestre con contatti finestra. - Funzione di insegnamento intelligente per la corsa del telo. - Funzione di posizionamento forzato o funzione di blocco realizzabile. - Fino a 64 scene interne sono parametrizzabili. - Funzione di memorizzazione scene: ulteriore feedback visivo. - Richiamo scene esteso (attivazione/disattivazione di scene). Funzioni di commutazione - Commutazione indipendente delle uscite di commutazione. - Funzionamento con contatto normalmente chiuso o normalmente aperto. - Funzione di commutazione centrale tramite fino a 6 oggetti di commutazione (ON, OFF, permanentemente ON, permanentemente OFF). - Messaggio di ritorno Commutazione: funzione di segnalazione attiva o passiva. - Reazione in caso di interruzione dell',alimentazione del bus o ripristino dell',alimentazione del bus e dopo una procedura di programmazione ETS regolabile. - Funzione di collegamento logico singolarmente per ogni uscita. - Funzione di blocco parametrizzabile per ogni canale. In alternativa funzione di posizionamento forzato separatamente per ogni uscita. - Funzione di blocco estesa con opzione di conferma e oggetto di segnalazione. - Funzioni temporali (ritardo di accensione, ritardo di spegnimento, funzione luce scale - anche con funzione di preavviso). - Possibile inclusione in scene di luce: fino a 64 scene interne sono parametrizzabili per ogni uscita. - Funzione di memorizzazione scene: ulteriore feedback visivo. - Richiamo scene esteso (attivazione/disattivazione di scene). - Contatore delle ore di esercizio attivabile singolarmente per ogni uscita. - Monitoraggio dell',ingresso per l',aggiornamento ciclico dell',oggetto di commutazione con posizione di sicurezza. Dati tecnici: Tensione nominale: DC da 21 a 32 V SELV Potere di commutazione: AC 250 V, 16 AX Corrente di inserzione massima: 800 A (200 s), 165 A (20 ms) Gira One Medium: Twisted-Pair (TP), YCYM 2 x 2 x 0,8 Tensione di prova: 4 kV (linea bus KNX/EIB) Collegamenti - Bus Gira One: morsetti di collegamento al cavo di comando - Ingressi: morsetti di collegamento al cavo di comando - Carico: morsetti a vite Sezione di collegamento: max. 4 mm Ingressi - Numero: 3 Tipo di ingresso: a potenziale zero Tensione di interrogazione - Ingressi secondari: ca. 5 V Lunghezza totale - Cavo secondario: max. 10 m Potenza di collegamento - Carico ohmico: 2500 W - Carico capacitivo: 16 A, max. 140 F - Motori (persiana o ventilatore): 1380 W - Lampade a incandescenza: 2300 W - Alogeni HV: 2300 W - Lampade fluorescenti, compensate in parallelo: 1160 VA - Lampade LED HV: tip. 400 W - Trasformatore avvolto: 1200 VA - Trasformatore Tronic: 1500 W - Lampade fluorescenti, non compensate: 1000 VA - Lampade fluorescenti, circuito Duo: 2300 VA Temperatura ambiente: da -5 C a +45 C Avvertenze: - Riduzione della potenza Riduzione della corrente di commutazione per apparecchio (relativa a 16 A) - per ogni 5 C di superamento di 35 C Riduzione del 10% - in caso di montaggio in parete in legno o cartongesso Riduzione del 15% - Combinazioni multiple Riduzione del 20%. - Possibilità di aggiornamento tramite l',assistente di progetto Gira (GPA) Fabbricato: Gira Codice ordine 5062 00 Da incasso
