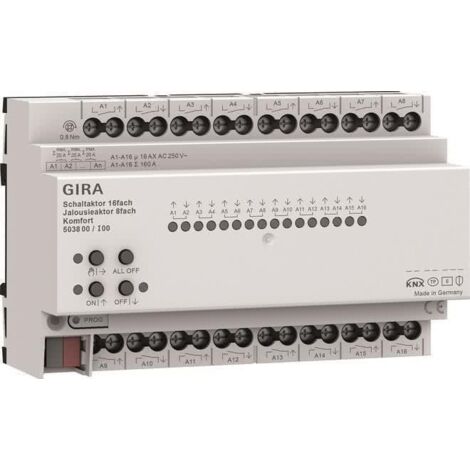

Gira Attuatore commutaz./tapparelle 16f/8f 16 A REG Kmf KNX Secure [503800], 5038 00

Gira Attuatore commutaz./tapparelle 16f/8f 16 A REG Kmf KNX Secure [503800], 5038 00

(Testo descrizione prodotto): Attuatore di commutazione/tapparelle 16f/8f 16 A REG Kmf KNX Secure [503800] Attuatore di commutazione 16 volte 16 A / Attuatore per tapparelle 8 volte 16 A Comfort per il controllo KNX delle tapparelle REG Nuovo: Gamma di funzioni estesa. I dispositivi esistenti possono essere aggiornati tramite un aggiornamento software. A seconda della parametrizzazione, l',attuatore può essere utilizzato come attuatore di commutazione o come attuatore per tapparelle. Sono possibili anche forme miste di attuatore di commutazione e attuatore per tapparelle. Per la funzione di attuatore per tapparelle, due uscite relè adiacenti vengono combinate in un',unica uscita per tapparelle. Caratteristiche: - Funzionamento tapparelle o commutazione parametrizzabile. In modalità tapparelle, le uscite adiacenti (A1/A2, A3/A4...) vengono combinate in un',unica uscita per tapparelle. Possibile funzionamento misto su un unico attuatore (ad es. A1 A2 tapparelle, A3 A4 tapparelle, A5 commutazione, A6 commutazione...). - Fino a 8 funzioni logiche indipendenti per la realizzazione di operazioni logiche semplici o complesse. - I messaggi di feedback o di stato attivi possono essere ritardati globalmente dopo il ripristino della tensione del bus o dopo una procedura di programmazione ETS. - Funzionamento manuale delle uscite indipendente da KNX con indicatori di stato a LED intelligenti per il risparmio energetico. - Funzionamento manuale esteso: passaggio tra funzionamento tapparelle e commutazione prima della messa in servizio ETS. - Funzione Heartbeat per il monitoraggio del dispositivo, invio ciclico di 1 bit. - Relè bistabili. - Alimentazione tramite bus KNX, non è necessaria un',alimentazione aggiuntiva. - Collegamento morsetti semplificato (nessuna sovrapposizione dei morsetti). - Configurazione semplificata tramite canali modello separati per le funzioni tapparelle/persiane/tende da sole e commutazione a cui i singoli canali possono essere comodamente assegnati. Funzioni tapparelle - Modalità di funzionamento parametrizzabile: controllo di veneziane, tapparelle, tende da sole, finestre a tetto o alette di ventilazione. - Tempi di corsa del telo parametrizzabili separatamente con prolungamento del tempo di corsa per i viaggi nella posizione finale superiore. - Con le veneziane, è possibile parametrizzare indipendentemente un tempo di corsa delle lamelle. - Tempo di commutazione in caso di cambio di direzione e tempi per funzionamento a breve e lungo termine (Step, Move) regolabili. - Reazione in caso di ripristino della tensione del bus e dopo una procedura di programmazione ETS regolabile per ogni uscita. - Controllo centrale di tutte le uscite tapparelle tramite fino a 6 oggetti a lungo termine (SU, GIÙ, permanentemente SU, permanentemente GIÙ) possibile. - Feedback della posizione del telo o della posizione delle lamelle. Inoltre, è possibile segnalare una posizione del telo non valida o una corsa del motore. - Assegnazioni a un massimo di 5 diverse funzioni di sicurezza (3 allarmi vento, 1 allarme pioggia, 1 allarme gelo), opzionalmente con monitoraggio ciclico. Le funzioni di sicurezza (oggetti, tempi di ciclo, priorità) vengono create a livello di dispositivo per tutte le uscite. Un',assegnazione di singole uscite alle funzioni di sicurezza e alle reazioni di sicurezza è parametrizzabile a livello di canale. - Messaggi di stato per la posizione finale superiore e inferiore. - Funzione crepuscolare. - Un',ampia funzione di protezione solare con posizioni del telo o delle lamelle fisse e variabili all',inizio o alla fine della funzione attivabile separatamente per ogni uscita. Include offset dinamico delle lamelle per le veneziane. Anche con protezione solare estesa per l',integrazione in controlli di ombreggiatura più complessi (dispone di oggetti automatici e di blocco separati). In questo caso, opzionalmente anche con riscaldamento/raffreddamento automatico e funzione di presenza. Disattivazione opzionale dell',automatismo di protezione solare tramite comando diretto. - Funzione di tensionamento del telo per tende da sole. - Funzione di blocco estesa con opzione di conferma. - Funzione di ventilazione per finestre con contatti finestra. Funzione di ventilazione estesa per finestre aperte e inclinate, nonché funzionamento giorno/notte. - Funzione di teaching intelligente per tempi di corsa del telo per tutti i canali separatamente. - Comunicazione di gruppo interna per la configurazione dei tempi di corsa tra i canali. - Ottimizzazione dell',apprendimento dei tempi di corsa tramite la messa in rete dei canali tramite la comunicazione di gruppo interna. - Possibile trasferimento dei tempi di corsa ad altri dispositivi. - Funzione di posizione forzata o funzione di blocco realizzabile per ogni uscita per tapparelle. - Fino a 64 scene interne sono parametrizzabili per ogni uscita. - Funzione di memorizzazione delle scene: feedback visivo aggiuntivo. - Richiamo scena esteso (commutazione di scene). - Inversione del senso di rotazione tramite parametri ETS. - Valutazione del contatto porta per la protezione contro l',esclusione per porte di terrazze o balconi. Funzioni di commutazione - Commutazione indipendente delle uscite di commutazione. - Funzionamento a contatto normalmente aperto o normalmente chiuso. - Funzione di commutazione centrale tramite fino a 6 oggetti di commutazione (ON, OFF, permanentemente ON, permanentemente OFF) e feedback collettivo. - Feedback commutazione: invio al bus in caso di modifica o ciclicamente. - Reazione in caso di interruzione dell',alimentazione del bus o ripristino dell',alimentazione del bus e dopo una procedura di programmazione ETS completamente regolabile per ogni uscita. - Funzione di collegamento logico singolarmente per ogni uscita. - Funzione di blocco parametrizzabile per ogni canale. In alternativa, funzione di posizione forzata separatamente per ogni uscita. - Funzione di blocco estesa con opzione di conferma e oggetto di feedback. - Funzioni temporali (ritardo di accensione, ritardo di spegnimento, funzione luce scale - anche con funzione di preavviso). - Possibile inclusione in scene luminose: fino a 64 scene interne sono parametrizzabili per ogni uscita. - Contatore delle ore di esercizio attivabile singolarmente per ogni uscita. - Monitoraggio dell',ingresso per l',aggiornamento ciclico dell',oggetto di commutazione con posizione di sicurezza. - Feedback dello stato funzionale combinato con un oggetto di comunicazione standardizzato e uno esteso. Funzioni logiche - Il dispositivo dispone di otto funzioni logiche interne. - Porte logiche (AND, OR, AND esclusivo, OR esclusivo, ciascuna con fino a 4 ingressi). - Convertitore da 1 bit a 1 byte con filtro di ingresso, oggetto di blocco e impostazione dei valori di uscita. - Elemento di blocco con funzioni di filtro e temporali e oggetto di blocco. - Comparatore per valori con nove diversi formati di dati di ingresso e molte operazioni di confronto. - Interruttore di valore limite con isteresi con soglia superiore e inferiore con nove diversi formati di dati di ingresso, inclusa l',impostazione dei valori di uscita a 1 bit. - Le funzioni logiche possiedono i propri oggetti di comunicazione KNX e possono elaborare telegrammi dell',attuatore o di altri dispositivi bus. Dati tecnici: KNX Medium: TP256 Tensione nominale - KNX: DC da 21 a 32 V SELV Potere di commutazione: AC 250 V, 16 A / AC1 Corrente di spunto massima: 800 A (200 s), 165 A (20 ms) Capacità di carico di corrente delle uscite adiacenti: Somma 20 A Potenza allacciata - Carico ohmico: 3000 W - Carico capacitivo: 16 A, max. 140 F - Motori (tapparelle o ventilatori): 1380 W - Lampade a incandescenza: 2300 W - Alogenuri ad alta tensione: 2500 W - Lampade LED ad alta tensione: tip. 400 W - Trasformatore avvolto: 1200 VA - Trasformatore Tronic: 1500 W - Lampade fluorescenti, non compensate: 1000 VA - Lampade fluorescenti, circuito Duo: 2300 VA - Lampade fluorescenti, compensate in parallelo: 1160 VA - Lampade a vapori di mercurio non compensate: 1000 W - Lampade a vapori di mercurio compensate in parallelo: 1160 W Collegamenti - KNX: Morsetto di collegamento e derivazione - Carico: Morsetti a vite (max. 4 mm o 2 x 2,5 mm ) Assorbimento di corrente - KNX: da 5 a 18 mA Note: - Compatibile con KNX Data Secure. - Download rapido dell',applicazione (Long Frame Support). - Gli aggiornamenti del firmware sono possibili con la Gira ETS Service App (software aggiuntivo). - Montaggio su guida DIN. Fornitura: - Morsetto di collegamento e derivazione per KNX incluso nella fornitura. Dimensioni: Unità di divisione (TE): 8 Fabbricato: Gira Codice ordine 5038 00 REG
