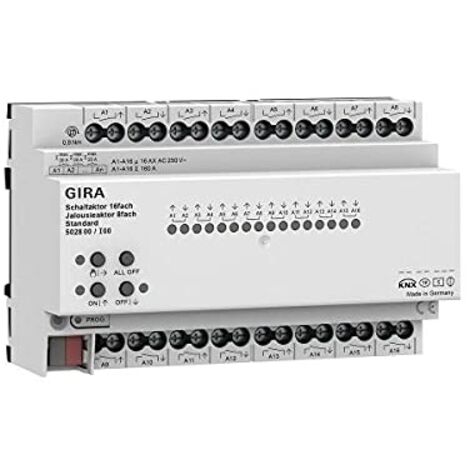

Gira Attuatore commut./tapparelle 16f/8f 16 A Std OneKNX REG [502800], 5028 00

685,56€

Prezzo consigliato

Prezzo di vendita consigliato dal produttore e fornito dal venditore del prodotto.

Acquisti per la tua azienda?

Prezzi negoziati IVA esclusa fino a -20%

Passa a un account pro
Venduto da The Retailer Network IT e

Questi articoli potrebbero interessarti !

Confronta con articoli simili

Informazioni sul prodotto

Descrizione

Gira Attuatore commut./tapparelle 16f/8f 16 A Std OneKNX REG [502800], 5028 00

  • Produttore: GIRA
  • Cod. art.: 5028 00

Gira Attuatore di commutazione/persiana 16f/8f 16 A Std OneKNX REG [502800], 5028 00

Attuatore commut./venez. 16 can./8 can. 16 A Std OneKNX REG [502800]

Attuatore di commutazione a 16 canali 16 ,A / attuatore per veneziane a 8 canali 16 ,A Standard per Gira One e KNX

Gira One e KNX

REG

 ,

A seconda della parametrizzazione, l'attuatore può essere utilizzato come attuatore di commutazione o come attuatore per veneziane. Sono possibili anche forme miste di attuatore di commutazione e per veneziane. Per la funzione di attuatore per veneziane, due uscite relè adiacenti vengono raggruppate in un'uscita per veneziane.

 ,

Caratteristiche:

Funzione nel sistema Gira One

- Attuatore per la commutazione di utenze o per il comando del funzionamento di veneziane, tapparelle, tende da sole, finestre da tetto.

- Nella modalità veneziane, le uscite adiacenti (A1/A2, A3/A4...) vengono raggruppate in un'unica uscita per veneziana.

- Funzionamento misto su un attuatore (ad es. A1 e A2 veneziana, A3 e A4 veneziana, A5 commutazione, A6 commutazione...) possibile.

- Comando manuale delle uscite.

- Programmazione e messa in servizio con il Gira Projekt Assistent (GPA) a partire dalla versione ,5.0.

- Trasmissione dati criptata tra i dispositivi Gira One.

Funzione di ombreggiamento e ventilazione

- Controllo di veneziane, tapparelle, tende da sole, finestre da tetto o cupole per lucernari.

- Tempi di manovra impostabili opzionalmente.

- Funzione di protezione solare con posizioni di teli o lamelle impostabili per ciascuna uscita all'inizio o al termine della funzione.

- Impostazione del tempo di ritardo all'inizio o alla fine del soleggiamento.

- Tensionamento del telo per tende da sole.

- In caso di allarme vento attivo, ad ,es. con una stazione meteorologica convenzionale con uscite a relè a potenziale zero per allarme vento, le veneziane si alzano e vengono bloccate automaticamente. Lo stato dell'ingresso binario viene monitorato ciclicamente.

- In caso di allarme pioggia attivo, ad es. con una stazione meteorologica convenzionale con uscite a relè a potenziale zero per allarme pioggia, le finestre da tetto o le cupole si chiudono immediatamente e vengono automaticamente bloccate. Lo stato dell'ingresso binario viene monitorato ciclicamente.

- In caso di allarme antigelo attivo, ad ,es. con una stazione meteo convenzionale con uscite relè a potenziale zero per allarme antigelo, le corse attive delle tapparelle vengono arrestate e bloccate per proteggere il motore della tapparella. Lo stato dell'ingresso binario viene monitorato ciclicamente.

- Interrogazione del contatto porta e visualizzazione nell'app Smart Home: una porta aperta provoca il sollevamento e il blocco della veneziana o delle tapparelle.

Funzioni di commutazione

- Funzionamento con contatto normalmente aperto o normalmente chiuso.

- Impostazione di un ritardo di accensione o spegnimento.

- Funzione luce scale, inoltre può essere impostato un tempo di preavviso.

- Parametrizzazione come funzione di commutazione per es. luce o prese, come funzione per portone del garage o apriporta.

- Funzione porta del garage: il tempo di chiusura del relè è parametrizzabile.

- Funzione apriporta: il tempo di chiusura del relè è parametrizzabile.

Funzione nel sistema Gira KNX

- Funzionamento per veneziane o commutazione parametrizzabile. Nel funzionamento per veneziane, le uscite adiacenti (A1/A2, A3/A4...) vengono raggruppate in un'unica uscita per veneziane. È possibile il funzionamento misto su un attuatore (ad es. A1 &, A2 veneziana, A3 &, A4 veneziana, A5 commutazione, A6 commutazione...).

- I messaggi di feedback o di stato inviati attivamente possono essere ritardati globalmente dopo il ripristino della tensione del bus o dopo un processo di programmazione ETS.

- Comando manuale delle uscite indipendente da KNX con indicatori di stato a LED intelligenti per il risparmio energetico.

- Comando manuale avanzato: commutazione tra modalità veneziana e commutazione prima della messa in servizio ETS.

- Funzione heartbeat per il monitoraggio dell'apparecchio, invio ciclico a 1 ,bit.

- Relè bistabili.

- Alimentazione da bus KNX, non è richiesta alcuna alimentazione supplementare.

- Collegamento a morsetto semplificato (nessuna sovrapposizione di morsetti).

Funzioni veneziana

- Modalità operativa parametrizzabile: comando di veneziane, avvolgibili, tende da sole, finestre per tetti o serrande di ventilazione.

- Tempi di corsa della tapparella parametrizzabili separatamente con estensione del tempo di corsa per lo spostamento verso la posizione di finecorsa superiore.

- Per le veneziane è parametrizzabile indipendentemente un tempo di movimento delle lamelle.

- Tempo di commutazione al cambio di direzione e tempi per funzionamento a impulsi e continuo (Step, Move) regolabili.

- Feedback della posizione del telo o della posizione delle lamelle. Inoltre, è possibile segnalare una posizione del telo non valida o una corsa dell'azionamento.

- Assegnazioni a un massimo di 5 diverse funzioni di sicurezza (3 allarmi vento, 1 allarme pioggia, 1 allarme gelo), a scelta con monitoraggio ciclico. Le funzioni di sicurezza (oggetti, tempi di ciclo, priorità) vengono create orientate all'apparecchio, congiuntamente per tutte le uscite. L'assegnazione di singole uscite alle funzioni di sicurezza e le reazioni di sicurezza sono parametrizzabili in modo orientato al canale.

- Funzione di blocco realizzabile per ciascuna uscita per veneziane.

- Semplice protezione solare: funzione di protezione solare con posizioni fisse e variabili di teli o lamelle attivabile separatamente per ogni uscita all'inizio o al termine della funzione.

- Per ciascuna uscita è possibile parametrizzare fino a 16 scene interne.

- Funzione di memorizzazione delle scene: feedback visivo aggiuntivo.

- Funzione crepuscolare.

- Messaggi di stato per finecorsa superiore e inferiore.

Funzioni di commutazione

- Commutazione indipendente delle uscite di comando.

- Funzionamento con contatto normalmente aperto o normalmente chiuso.

- Feedback di commutazione: invio sul bus in caso di variazione o ciclicamente.

- Funzione di collegamento logico individuale per ciascuna uscita.

- Comportamento al ripristino della tensione di bus impostabile per ogni uscita (ON o nessuna reazione).

- Funzione di blocco con oggetto di segnalazione parametrizzabile per ogni canale.

- Funzioni temporizzate (ritardo di accensione, di spegnimento, funzione luce scale - anche con funzione di preavviso).

- Possibile integrazione in scenari luminosi: Fino a 16 scenari interni sono configurabili per ogni uscita.

 ,

 ,

Dati tecnici:

Gira One Medium: Twisted-Pair YCYM 2 x 2 x 0,8

KNX Medium: TP256

Tensione di prova: 4 ,kV (cavo bus KNX/EIB)

Tensione nominale

- KNX: DC da 21 a 32 ,V SELV

Potere di interruzione: AC 250 ,V, 16 ,A / AC1

Corrente di spunto massima: 800 ,A (200 ,µs), 165 ,A (20 ,ms)

Portata di corrente delle uscite adiacenti: somma 20 ,A

Potenza di collegamento

- Carico ohmico: 3000 ,W

- Carico capacitivo: 16 ,A, max. 140 ,µF

- Motori (veneziana o ventilatore): 1380 ,W

- Lampade a incandescenza: 2300 ,W

- Alogeno AT: 2500 ,W

- Lampade LED ad alta tensione: tip. 400 ,W

- trasformatore avvolto: 1200 ,VA

- Trasformatore Tronic: 1500 ,W

- Lampade fluorescenti, non compensate: 1000 ,VA

- Lampade fluorescenti,
Circuito duo: 2300 ,VA

- Lampade fluorescenti, compensate in parallelo: 1160 ,VA

- Lampade a vapori di mercurio non rifasate: 1000 ,W

- Lampade a vapori di mercurio con rifasamento in parallelo: 1160 ,W

Raccordi

- Gira One Bus: Morsetto di collegamento e derivazione

- KNX: Morsetto di collegamento e derivazione

- Carico: morsetti a vite (max. 4 ,mm² o 2 ,x ,2,5 ,mm²)

Assorbimento di corrente

- Bus Gira One: da 4 a 18 ,mA

 ,

Note:

- KNX Data Secure compatibile.

- Download rapido dell'applicazione (Long Frame Support).

- Gli aggiornamenti firmware sono possibili con la Gira ETS Service App (software aggiuntivo).

- Montaggio su guida DIN.

 ,

Contenuto della confezione:

- Morsetto di collegamento e di derivazione compreso nella fornitura.

 ,

Dimensioni:

Unità modulari (TE): 8

 ,

Marca: Gira

N. d'ordine 5028 00 REG

Caratteristiche

  • Marche
    GIRA
  • Colore
    Bianco
  • Numero articoli per confezione
    1
  • Ente di certificazione
    CE
  • Alimentazione elettrica
    Cablato
  • Compatibilità motorizzazione
    Si
  • Connesso
    Si
  • Intensità di corrente
    16 A
  • Materiale
    Plastica
  • Peso
    590 g
  • Presenza di contatto ausiliario
    Si
  • Potenza
    16 W
  • Tipo di accessorio per motorizzazione
    Componenti
  • Uso della motorizzazione
    Per tapparella
  • Referenza ManoMano
    ME23385568
  • MMID
    391498566777
  • Rif. costruttore
    502800
  • EAN
    4010337061076
