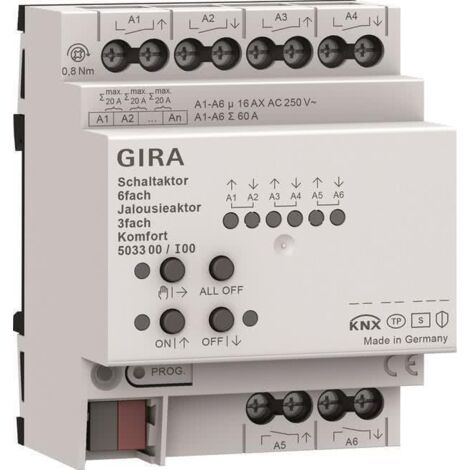

Gira Attuatore commutaz./tapparelle 6f/3f 16 A REG Kmf KNX Secure [503300], 5033 00

Gira Attuatore commutaz./tapparelle 6f/3f 16 A REG Kmf KNX Secure [503300], 5033 00

Attuatore di commutazione/persiane 6f/3f 16 A REG Kmf KNX Secure [503300] Attuatore di commutazione 6 volte 16 A / Attuatore per tapparelle 3 volte 16 A Comfort per il comando KNX delle persiane REG Novità: Gamma di funzioni ampliata.I dispositivi esistenti possono essere aggiornati tramite un aggiornamento software. A seconda della parametrizzazione, l',attuatore può essere utilizzato come attuatore di commutazione o come attuatore per tapparelle. Sono possibili anche forme miste di attuatore di commutazione e attuatore per tapparelle. Per la funzione di attuatore per tapparelle, due uscite a relè adiacenti vengono combinate in un',uscita per tapparelle. Caratteristiche: - Funzionamento a persiana o commutazione parametrizzabile. In modalità persiana, le uscite adiacenti (A1/A2, A3/A4...) vengono combinate in un',uscita per tapparelle. È possibile il funzionamento misto su un attuatore (ad es. A1 A2 persiana, A3 A4 persiana, A5 commutazione, A6 commutazione...). - Fino a 8 funzioni logiche indipendenti per la realizzazione di operazioni logiche semplici o complesse. - I messaggi di ritorno o di stato a invio attivo possono essere ritardati globalmente dopo il ripristino della tensione del bus o dopo una procedura di programmazione ETS. - Comando manuale delle uscite indipendentemente dal KNX con indicatori di stato LED intelligenti per il risparmio energetico. - Comando manuale esteso: passaggio tra funzionamento a persiana e commutazione prima della messa in servizio ETS. - Funzione heartbeat per il monitoraggio dell',apparecchio, invio ciclico di 1 bit. - Relè bistabili. - Alimentazione dal bus KNX, non è necessaria un',alimentazione aggiuntiva. - Collegamento a morsetto semplificato (nessuna sovrapposizione dei morsetti). - Configurazione semplificata tramite canali modello separati per le funzioni persiana/tapparella/tenda da sole e commutazione a cui i singoli canali possono essere comodamente assegnati. Funzioni persiana - Modalità operativa parametrizzabile: comando di persiane veneziane, tapparelle, tende da sole, finestre per tetti o alette di ventilazione. - Tempi di corsa del telo parametrizzabili separatamente con prolungamento del tempo di corsa per le corse nella posizione finale superiore. - Per le persiane veneziane, è parametrizzabile indipendentemente un tempo di corsa delle lamelle. - Tempo di commutazione in caso di cambio di direzione e tempi per il funzionamento a breve e lungo termine (Step, Move) regolabili. - Reazione in caso di ripristino della tensione del bus e dopo una procedura di programmazione ETS regolabile per ogni uscita. - Comando centrale di tutte le uscite persiana tramite fino a 6 oggetti a lungo termine possibile (SU, GIÙ, permanentemente SU, permanentemente GIÙ). - Messaggio di ritorno della posizione del telo o della posizione delle lamelle. Inoltre, è possibile segnalare una posizione del telo non valida o una corsa dell',azionamento. - Assegnazioni a fino a 5 diverse funzioni di sicurezza (3 allarmi vento, 1 allarme pioggia, 1 allarme gelo), opzionalmente con monitoraggio ciclico. Le funzioni di sicurezza (oggetti, tempi di ciclo, priorità) vengono create orientate al dispositivo insieme per tutte le uscite. Un',assegnazione delle singole uscite alle funzioni di sicurezza e alle reazioni di sicurezza è parametrizzabile orientata al canale. - Messaggi di stato per la posizione finale superiore e inferiore. - Funzione crepuscolare. - Un',ampia funzione di protezione solare con posizioni fisse e variabili del telo o delle lamelle attivabile separatamente per ogni uscita all',inizio o alla fine della funzione. Incluso offset dinamico delle lamelle per persiane veneziane. Anche con protezione solare estesa per l',integrazione in comandi di ombreggiatura più complessi (dispone di oggetti automatici e di blocco separati). In questo caso, opzionalmente anche con automatismo di riscaldamento/raffreddamento e funzione di presenza. Disattivazione opzionale dell',automatismo di protezione solare tramite comando diretto. - Funzione di tensionamento del telo per tende da sole. - Funzione di blocco estesa con opzione di conferma. - Funzione di ventilazione per finestre con contatti finestra. Funzione di ventilazione estesa per finestre aperte e inclinate e funzionamento giorno/notte. - Funzione di insegnamento intelligente per i tempi di corsa del telo per tutti i canali separatamente. - Comunicazione di gruppo interna per la configurazione del tempo di corsa tra i canali. - Ottimizzazione dell',apprendimento dei tempi di corsa tramite la connessione dei canali tramite la comunicazione di gruppo interna. - Trasmissione dei tempi di corsa ad altri dispositivi possibile. - Funzione di posizionamento forzato o funzione di blocco realizzabile per ogni uscita per tapparelle. - Fino a 64 scene interne sono parametrizzabili per ogni uscita. - Funzione di memorizzazione scene: ulteriore feedback visivo. - Richiamo scene esteso (attivazione/disattivazione di scene). - Inversione del senso di rotazione tramite parametri ETS. - Valutazione del contatto porta per la protezione contro l',esclusione su porte di terrazze o balconi. Funzioni di commutazione - Commutazione indipendente delle uscite di commutazione. - Funzionamento con contatto normalmente chiuso o normalmente aperto. - Funzione di commutazione centrale tramite fino a 6 oggetti di commutazione (ON, OFF, permanentemente ON, permanentemente OFF) e messaggio di ritorno collettivo. - Messaggio di ritorno Commutazione: invio al bus in caso di modifica o ciclicamente. - Reazione in caso di interruzione dell',alimentazione del bus o ripristino dell',alimentazione del bus e dopo una procedura di programmazione ETS completamente regolabile per ogni uscita. - Funzione di collegamento logico singolarmente per ogni uscita. - Funzione di blocco parametrizzabile per ogni canale. In alternativa funzione di posizionamento forzato separatamente per ogni uscita. - Funzione di blocco estesa con opzione di conferma e oggetto di segnalazione. - Funzioni temporali (ritardo di accensione, ritardo di spegnimento, funzione luce scale - anche con funzione di preavviso). - Possibile inclusione in scene di luce: fino a 64 scene interne sono parametrizzabili per ogni uscita. - Contatore delle ore di esercizio attivabile singolarmente per ogni uscita. - Monitoraggio dell',ingresso per l',aggiornamento ciclico dell',oggetto di commutazione con posizione di sicurezza. - Messaggio di ritorno dello stato di funzionamento combinato con un oggetto di comunicazione standardizzato e uno esteso. Funzioni logiche - L',apparecchio dispone di otto funzioni logiche interne. - Porte logiche (AND, OR, AND esclusivo, OR esclusivo, ciascuna con fino a 4 ingressi). - Convertitore da 1 bit a 1 byte con filtro di ingresso, oggetto di blocco e preimpostazione dei valori di uscita. - Elemento di blocco con funzioni di filtro e temporali e oggetto di blocco. - Comparatore per valori con nove diversi formati di dati di ingresso e molte operazioni di confronto. - Interruttore di valore limite con isteresi con soglia superiore e inferiore con nove diversi formati di dati di ingresso, incl. preimpostazione dei valori di uscita a 1 bit. - Le funzioni logiche possiedono oggetti di comunicazione KNX propri e possono elaborare telegrammi dell',attuatore o di altri dispositivi bus. Dati tecnici: KNX Medium: TP256 Tensione nominale - KNX: DC da 21 a 32 V SELV Potere di commutazione: AC 250 V, 16 A / AC1 Corrente di inserzione massima: 800 A (200 s), 165 A (20 ms) Portata di corrente uscite adiacenti: somma 20 A Potenza di collegamento - Carico ohmico: 3000 W - Carico capacitivo: 16 A, max. 140 F - Motori (persiana o ventilatore): 1380 W - Lampade a incandescenza: 2300 W - Alogeni HV: 2500 W - Lampade LED HV: tip. 400 W - Trasformatore avvolto: 1200 VA - Trasformatore Tronic: 1500 W - Lampade fluorescenti, non compensate: 1000 VA - Lampade fluorescenti, circuito Duo: 2300 VA - Lampade fluorescenti, compensate in parallelo: 1160 VA - Lampade a vapori di mercurio non compensate: 1000 W - Lampade a vapori di mercurio compensate in parallelo: 1160 W Collegamenti - KNX: Morsetto di collegamento e derivazione - Carico: Morsetti a vite (max. 4 mm o 2 x 2,5 mm ) Assorbimento di corrente - KNX: da 5 a 18 mA Avvertenze: - Compatibile con KNX Data Secure. - Download rapido dell',applicazione (Long Frame Support). - Gli aggiornamenti del firmware sono possibili con la Gira ETS Service App (software aggiuntivo). - Montaggio su guida DIN. Fornitura: - Morsetto di collegamento e derivazione per KNX incluso nella fornitura. Dimensioni: Unità di suddivisione (TE): 4 Fabbricato: Gira Codice ordine 5033 00 REG
