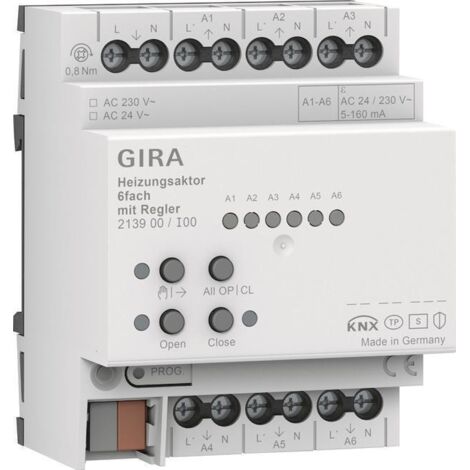

Gira Attuatore riscaldamento 6f Regler OneKNX REG [213900], 2139 00

Gira Attuatore riscaldamento 6f Regler OneKNX REG [213900], 2139 00

• Produttore: GIRA
• Cod. art.: 2139 00

Gira Attuatore di riscaldamento 6f Regolatore OneKNX REG [213900], 2139 00

Attuatore per riscaldamento 6 canali regolatore OneKNX REG [213900]

Attuatore di riscaldamento a 6 canali con regolatore per Gira One e KNX

Gira One e KNX

REG

 ,

Caratteristiche:

Funzione nel sistema Gira One

- Regolazione a zone possibile mediante associazione fissa di termostati e uscite valvola.

- Attuatore per il comando di servocomandi elettrotermici in impianti di riscaldamento e raffrescamento.

- Le uscite sono protette da cortocircuito e sovraccarico.

- Attuatori comandabili con tensione nominale di 24 ,V o 230 ,V.

- Comando manuale delle uscite.

- Segnalazione del fabbisogno termico ad es. a una pompa di calore in combinazione con attuatore di commutazione a 1 canale 16 ,A con ingresso binario a 3 canali (N. d'ordine 5061 00) o attuatore di commutazione a 2 canali / attuatore per veneziane a 1 canale 16 ,A con ingresso binario a 3 canali (N. d'ordine 5062 00)

- Programmazione e messa in servizio con il Gira Projekt Assistent (GPA) a partire dalla versione ,5.0.

- Trasmissione dati criptata tra i dispositivi Gira One.

Uscite valvola

- 6 uscite valvola elettroniche indipendenti l'una dall'altra.

- Comando valvola parametrizzabile per ogni uscita con caratteristica "normalmente aperta" o "normalmente chiusa".

- Protezione contro il blocco delle valvole mediante risciacquo intelligente della valvola con una durata di 5 ,min e un ciclo di 1 ,settimana.

- Funzione boost per il riscaldamento rapido di radiatori – utenze (elettriche o idroniche).

Regolatore di temperatura ambiente

- 6 regolatori indipendenti per funzionamento in riscaldamento e raffrescamento, ottimizzati per il rispettivo impianto di riscaldamento e raffrescamento: riscaldamento a pavimento (elettrico o ad acqua), radiatori (elettrici o ad acqua), raffrescamento a pavimento

- Tipo di regolazione del riscaldamento impostabile. Regolazione continua PI o regolazione a 2 punti a commutazione.

- Modalità operative: comfort, standby, riduzione notturna e protezione antigelo/anticalore.

- Segnalazione automatica del fabbisogno di calore/freddo: l'attuatore valuta costantemente le variabili di regolazione delle uscite assegnate e informa il sistema Gira One quando sussiste un fabbisogno di calore/freddo su un'uscita o in un circuito di riscaldamento/raffrescamento. L'attuatore di commutazione collegato chiude o apre il proprio relè in funzione della segnalazione del fabbisogno di calore/freddo. In questo modo è possibile controllare in modo efficiente dal punto di vista energetico i comandi di bruciatori e caldaie dotati di appositi ingressi di controllo (ad es. commutazione in base al fabbisogno tra setpoint ridotto e comfort in una caldaia centrale a condensazione o pompe di calore).

- Valore limite predefinito per la temperatura del pavimento.

- Rilevamento manuale o automatico di finestra aperta in caso di abbassamento della temperatura, incl. impostazione della durata della protezione antigelo.

- Interrogazione del contatto finestra e visualizzazione nell'app Smart Home: una finestra aperta porta, dopo 5 minuti, alla modalità di riscaldamento antigelo.

- Rilevamento della commutazione riscaldamento/raffrescamento, ad ,es. mediante ingresso binario di una pompa di calore, per inoltrare la modalità operativa attuale (riscaldamento o raffrescamento) ai regolatori di riscaldamento.

Funzione nel sistema Gira KNX

- Attuatore di riscaldamento con termostato ambiente integrato per il comando di servocomandi elettrotermici per impianti di riscaldamento e raffrescamento.

Uscite valvola

- 6 uscite valvola elettroniche indipendenti l'una dall'altra.

- L'uscita valvola 1 può essere utilizzata come modello per le altre uscite valvola.

- Segnalazione della grandezza di comando massima dell'attuatore parametrizzabile.

- Attuatori comandabili con tensione nominale di 24 ,V o 230 ,V.

- Comando valvola (normalmente aperto / chiuso in assenza di tensione) parametrizzabile per ciascuna uscita.

- Ingresso grandezza di regolazione: "a commutazione - 1 bit" e "continuo - 1 byte".

- Comando valvola: "a commutazione - 1 bit", "continuo - 1 byte PWM" o "continuo - 1 byte valore limite grandezza di regolazione".

- Segnalazioni di stato configurabili.

- Segnalazione di guasto della tensione di esercizio della valvola configurabile.

- Segnalazione di sovraccarico e cortocircuito impostabile separatamente per ogni uscita valvola.

- Controllo del fabbisogno termico e della pompa. La protezione antibloccaggio impedisce il bloccaggio della pompa.

- Funzionamento estivo o invernale selezionabile tramite un oggetto.

- Ciascuna uscita valvola può essere bloccata in una posizione forzata. Per il funzionamento estivo e invernale possono essere parametrizzati valori diversi per le grandezze di regolazione.

- Monitoraggio ciclico della grandezza di comando di ciascuna uscita.

- Risciacquo automatico della valvola.

- Contaore di funzionamento configurabile per ogni uscita.

- Funzionamento di servizio per la manutenzione o l'installazione di servocomandi per valvole.

- Comando manuale delle uscite indipendente da KNX.

- Reazioni in caso di interruzione e ripristino della tensione di bus e dopo una procedura di programmazione ETS impostabili per ciascuna uscita valvola.

- Diversi messaggi di stato a trasmissione attiva possono essere ritardati a livello globale dopo il ripristino della tensione di bus o dopo una procedura di programmazione
ETS.

Regolatore di temperatura ambiente

- 12 regolatori di temperatura ambiente indipendenti.

- Il cronotermostato 1 può essere utilizzato come modello per altri cronotermostati.

- Modalità operative: Comfort, Standby, Notte e Protezione antigelo/surriscaldamento.

- A ciascuna modalità operativa possono essere assegnati valori nominali di temperatura specifici.

- Impostazione della temperatura di setpoint: relativa (derivazione dal setpoint di base) o assoluta (temperature di setpoint indipendenti per ciascuna modalità operativa).

- Invio automatico e tempo ciclo parametrizzabili per l'emissione della variabile di regolazione.

- Rilevamento di presenza tramite tasto di presenza o rilevatore di presenza.

- Commutazione delle modalità operative secondo la specifica KNX.

- Commutazione protezione antigelo/anticalore tramite stato finestra o rilevamento calo improvviso di temperatura.

- Modi operativi: "Riscaldamento", "Raffrescamento", "Riscaldamento e raffrescamento" ciascuno con o senza stadio supplementare.

- Per ogni livello di riscaldamento o raffrescamento sono configurabili diversi tipi di regolazione: regolazione PI (continua o commutante PWM) o regolazione a 2 punti (commutante).

- Diverse modalità di riscaldamento e raffrescamento impostabili.

- Parametri di regolazione per regolatore PI (banda proporzionale, tempo di ripristino) e regolatore a 2 punti (isteresi) impostabili.

- Commutazione automatica o orientata all'oggetto tra "Riscaldamento" e "Raffrescamento".

- Blocco delle uscite della variabile di controllo possibile tramite oggetti.

- Misurazione della temperatura ambiente tramite fino a due sonde di temperatura KNX esterne. Calcolo del valore di misura delle sonde esterne parametrizzabile o monitoraggio ciclico.

- Le temperature effettive e nominali possono essere trasmesse sul bus (anche ciclicamente) in base a uno scostamento parametrizzabile.

- Uscita della grandezza di regolazione separata o comune in modalità riscaldamento e raffrescamento (sistema a 4 tubi o a 2 tubi).

- Limitazione della variabile di regolazione possibile.

- Limitazione della temperatura a pavimento possibile in modalità riscaldamento e raffrescamento.

- Limitazione della temperatura nominale possibile in modalità di raffreddamento.

- Possibilità di incremento della temperatura nominale in modalità di riscaldamento.

- Funzione boost per un rapido riscaldamento o raffreddamento.

- Scenari: per ciascun regolatore sono parametrizzabili fino a 64 scenari interni. Incl. funzione di memorizzazione scenari e richiamo scenari avanzato (commutazione a scorrimento degli scenari).

Funzioni logiche

- L'apparecchio dispone di otto funzioni logiche interne.

- Porte logiche (AND, OR, AND esclusivo, OR esclusivo, ciascuna con un massimo di 4 ingressi).

- Convertitore da 1 bit a 1 byte con filtro di ingresso, oggetto di blocco e preimpostazione dei valori di uscita.

- Elemento di blocco con funzioni di filtro e di tempo e oggetto di blocco.

- Comparatore di valori con nove diversi formati di dati di ingresso e molteplici operazioni di confronto.

- Interruttore a valore limite con isteresi con soglia superiore e inferiore per nove diversi formati di dati di ingresso.
Inclusa impostazione dei valori di uscita a 1 bit.

- Le funzioni logiche dispongono di propri oggetti di comunicazione KNX e possono elaborare telegrammi dell'attuatore o di altri apparecchi bus.

 ,

 ,

Dati tecnici:

Gira One Mezzo di trasmissione: Twisted-Pair (TP),
YCYM 2 x 2 x 0,8

Tensione di prova: 4 ,kV (cavo bus KNX/EIB)

Uscite: 6

Regolatore: 6

Tipo di contatto: Triac

Tensione di commutazione: AC ,24/230 ,V, 50/60 ,Hz

Corrente di commutazione: da 5 a 160 ,mA

Corrente di spunto: max. 1,5 ,A ,(2 ,s)

Numero di attuatori per uscita

- Attuatori AC ,230 ,V: 4

- Servocomandi AC ,24 ,V: 2

Sezione di collegamento: max. 4 ,mm²

Temperatura ambiente: -5 ,°C fino a +45 ,°C

 ,

Note:

- Aggiornabilità tramite il Gira Projekt Assistent (GPA).

 ,

Contenuto della confezione:

- Morsetto di collegamento e di derivazione compreso nella fornitura.

 ,

Dimensioni:

Unità di divisione (TE): 4

 ,

Marca: Gira

N. ordine 2139 00 REG
