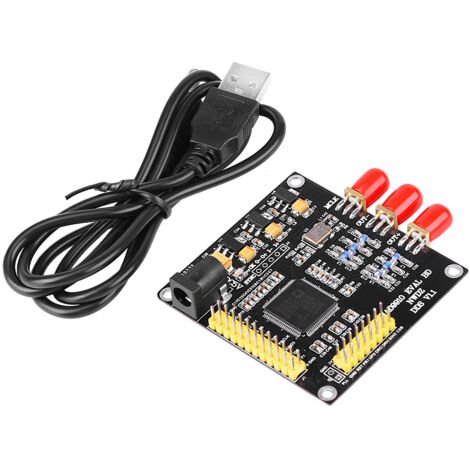

Generatore di segnali di frequenza del modulo DAC DDS AD9910 con uscita a 420 MHz e frequenza di campionamento di 1 GSPS

Caratteristiche: Alimentazione a 5 V a 0,08 A tramite un connettore di alimentazione DC005. Il modulo AD9910 controlla completamente gli ingressi/uscite esterni ed è adatto ai clienti che richiedono funzionalità complete, soprattutto per sviluppi futuri. Caratteristiche principali dell'AD9910: A. Sweep lineare automatico di frequenza, fase e ampiezza; B. 8 modalità di modulazione per frequenza, fase e ampiezza; C. Modalità a frequenza singola con frequenza, fase e ampiezza regolabili. Un programma demo fornito, basato sull'STM32, consente una configurazione rapida e semplice del modulo AD9910. L'uscita del modulo è filtrata passa-basso, garantendo un livello di uscita più uniforme. Caratteristiche: Frequenza di clock interna di 1 GSPS (uscita analogica fino a 400 MHz) Convertitore digitale-analogico (DAC) integrato a 14 bit con parola di sintonia a 32 bit da 1 GSPS Rumore di fase ≤ -125 dBc/Hz con offset di 1 kHz (portante da 400 MHz) Eccellenti prestazioni dinamiche con gamma dinamica ininterrotta a banda stretta (SFDR) > 80 dB Controllo di input/output (I/O) seriale Frequenza, fase e ampiezza automatiche lineari o arbitrarie Sweep di 8 profili di frequenza e sfasamento Spegnimento controllato da software e hardware Pacchetto TQFP_EP a 100 pin RAM da 1024 x 32 bit Moltiplicatore REFCLK a loop ad aggancio di fase Interfaccia del percorso dati parallelo Oscillatore interno pilotabile da monocristallo Modulazione di fase Modulazione di ampiezza Sincronizzazione multichip Applicazioni: Sintesi di frequenza dell'oscillatore locale (LO) agile Generatore Clock programmabile Sorgente di modulazione di frequenza (chirp) per sistemi radar e di scansione Apparecchiature di prova e misurazione Driver per dispositivi acusto-ottici Modulatore polare Salto di frequenza rapido Specifiche: Alimentazione: 5 V a 0,08 A Dimensioni: 62 x 58 mm / 2,44 x 2,28 pollici Peso: 40 g Contenuto della confezione: 1 modulo DDS AD9910, 1 cavo USB
1. Alimentatore da 5 V a 0,08 A, connettore di alimentazione DC005. 2. Il modulo AD9910 controlla completamente le connessioni I/O esterne. È adatto ai clienti che richiedono funzionalità complete e può essere utilizzato per sviluppi futuri. 3. Caratteristiche dell'AD9910: Funzioni principali: A. Scansione lineare automatica di frequenza, fase e ampiezza; B. 8 modalità di modulazione di frequenza, fase e ampiezza; C. Modalità a frequenza singola con frequenza, fase e ampiezza regolabili. 4. Un programma demo basato su STM32 è fornito per una configurazione rapida e semplice dell'AD9910. 5. L'uscita del modulo utilizza un filtro passa-basso standard per un livello di uscita più uniforme.
