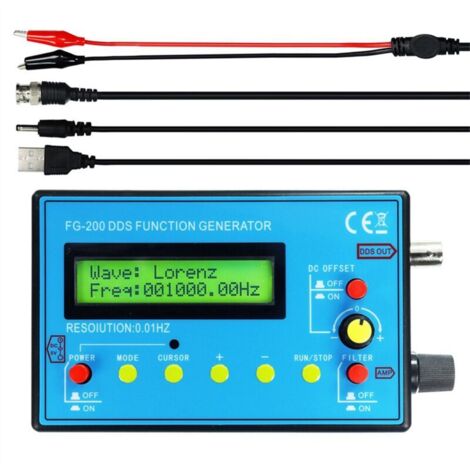

Generatore di segnale DDS FG-200 Modulo Frequenza da 0,01 Hz a 500 kHz Uscita Sinusoidale Quadrata Dente di sega

I. Parametri tecnici principali:
1. Forme d'onda di uscita: onda sinusoidale, onda quadra, onda triangolare, onda a dente di sega, onda a dente di sega invertita, onda ECG, salita esponenziale, discesa esponenziale, impulso di Lorentz, impulso gaussiano, impulso Sinc, semionda, onda intera, onda, onda di rumore e così via (15 tipi di forme d'onda).
2. Alimentazione: DC4-9V, si consiglia DC5V quando si utilizza un adattatore; si consiglia una batteria al litio da 3,7V quando si utilizza una batteria.
3. Corrente: 180mA a 5V
4. Gamma di frequenza: onda sinusoidale 0,01 Hz–500,00 kHz (con un ulteriore aumento della frequenza, l'ampiezza di uscita diminuirà), altre forme d'onda 0,01 Hz–100,00 kHz (ma questo non limita il limite superiore della frequenza regolabile; se i requisiti di distorsione e jitter non sono elevati, la gamma di frequenza può essere ulteriormente aumentata).

5. Risoluzione: 0,01 Hz.
6. Distorsione dell'onda sinusoidale: -1% al di sotto di 1 kHz, -0,5% al di sopra di 1 kHz.
7. Ampiezza di uscita: T10 V massimo (PP).
8. Impedenza di uscita: 50 ohm.
9. Offset CC: massimo 10 V, con funzione di spegnimento.
10. Tutti i parametri di configurazione possono essere salvati.
11. Sono presenti filtri che possono essere attivati e disattivati e sono adatti alle uscite di forme d'onda sinusoidali e pulsate.
II. Caratteristiche:
Dimensioni compatte (125x80x26,5 mm), funzioni complete, funzionamento semplice, facile da trasportare. Può essere alimentato da un adattatore CA o da una batteria al litio da 3,7 V. Con un oscilloscopio, può essere utilizzato per test e debug di circuiti elettronici, test delle caratteristiche di frequenza e misurazione della risposta all'impulso di amplificatori audio. Grazie alla
precisione e alla stabilità di frequenza del DDS, è anche molto adatto per la calibrazione del fattore di tempo di scansione dell'oscilloscopio. L'uscita a onda quadra è adatta per gli attenuatori dell'oscilloscopio e per la regolazione delle caratteristiche di impulso delle sonde. Nota: a causa dei diversi lotti di produzione, potrebbero esserci lievi differenze tra i prodotti. Colore: come in foto. Materiale: plastica. Contenuto della confezione: 1 * generatore di segnale DDS FG-200. Sono inclusi solo i contenuti della confezione sopra indicati; altri prodotti non sono inclusi. Nota: il riflesso della luce e i diversi display possono causare una leggera differenza di colore dell'articolo rispetto a quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
