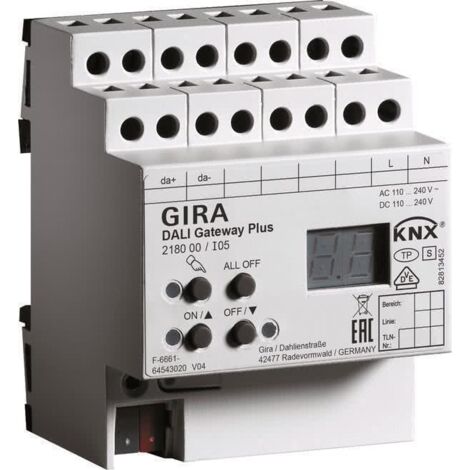

Gira DALI Gateway Plus KNX REG [218000], 2180 00

Gira DALI Gateway Plus KNX REG [218000], 2180 00

(Descrizione del prodotto): DALI Gateway Plus KNX REG [218000] DALI Gateway Plus per KNX DALI, Altra elettronica REG Caratteristiche: - Compatibile con lo standard DALI e DALI-2. - Il DALI Gateway Plus costituisce l',interfaccia tra un',installazione KNX e un sistema di illuminazione digitale DALI. - Controllo di max. 64 dispositivi DALI come controllo singolo, controllo di gruppo in max. 32 gruppi o controllo centrale tramite telegramma broadcast (gruppo 17 - 32 max. 2 dispositivi). - Azionamento manuale dei dispositivi anche indipendentemente dal bus (anche funzionamento in cantiere con controllo broadcast). - Funzione di risparmio energetico: disattivazione della tensione di alimentazione dei dispositivi DALI nello stato disattivato possibile (tramite attuatore di commutazione aggiuntivo per KNX). - 16 scene di luce. - Integrazione dei gruppi nelle scene di luce possibile. - Controllo effetti configurabile per max. 16 sequenze in 1 a 500 passaggi (o infinito). - Segnalazioni dello stato di errore DALI o cortocircuito e segnalazione di interruzione della tensione di alimentazione. - Funzione di segnalazione ciclica attiva o passiva (oggetto leggibile). - Segnalazione collettiva di tutti gli stati di commutazione possibile. - Le segnalazioni possono essere ritardate dopo il ripristino della tensione del bus. Funzioni di gruppo e dispositivo - Commutazione e valore di luminosità: funzioni di segnalazione attiva (in caso di modifica o invio ciclico al bus) o passiva (oggetto leggibile). - Impostazione dell',intervallo di luminosità possibile. - Accensione e spegnimento delicati per la lampada. - Comportamento di dimmerazione parametrizzabile. - Funzioni temporali (ritardo di accensione e/o spegnimento, funzione scale estesa, funzione di preavviso secondo DIN 18015-2 o illuminazione permanente ridotta). - Funzione di blocco o in alternativa funzione di posizione forzata parametrizzabile per ogni gruppo. Con la funzione di blocco è possibile il lampeggio dei gruppi di luci. - Lettura dello stato del partecipante DALI tramite KNX. - Contatore delle ore di esercizio come contatore progressivo e regressivo con valutazione del valore limite. - Progettazione online o offline dei partecipanti DALI con plug-in ETS. - Sostituzione di un singolo partecipante DALI difettoso durante il funzionamento senza ETS possibile. Funzionamento di luci di emergenza - Adatto per il funzionamento in impianti di illuminazione di emergenza. - Controllo e monitoraggio di impianti di illuminazione di emergenza DALI alimentati a batteria singola e centralizzata. - Supporto di convertitori di luce di emergenza DALI secondo EN 62386-202 (luci di emergenza alimentate a batteria singola con interfaccia DALI): test di funzionamento, test di funzionamento continuo, test di funzionamento continuo limitato, interrogazione dello stato di carica della batteria. Dati tecnici: KNX Medium: TP256 Tensione nominale - AC: AC da 110 a 240 V, 50/60 Hz - DC: DC da 110 a 240 V Potenza dissipata: max. 3 W Connessioni - KNX: Morsetto di collegamento e derivazione - DALI: Morsetti a vite Lunghezze dei cavi tra gateway e dispositivo - 1,5 mm : max. 300 m - 1,0 mm : max. 238 m - 0,75 mm : max. 174 m - 0,5 mm : max. 116 m Sezione di collegamento: max. 4 mm Temperatura ambiente: -5 °C a +45 °C Note: - Supporto DALI-2 a partire dalla versione I06. - Funzionamento di impianti di illuminazione di emergenza: le disposizioni legali e normative sono diverse a seconda del paese. In ogni caso, l',utente/progettista specializzato deve verificare se vengono rispettate le disposizioni specifiche. - Omologazione VDE secondo EN 60669-1, EN 60669-2-1. - Progettazione e messa in servizio del dispositivo a partire da ETS 4.1 (consigliato) o con ETS 3 a partire dalla versione d . Fornitura: - Morsetto di collegamento e derivazione per KNX incluso nella fornitura. Dimensioni: Unità di suddivisione (TE): 4 Produttore: Gira Codice articolo 2180 00 REG
