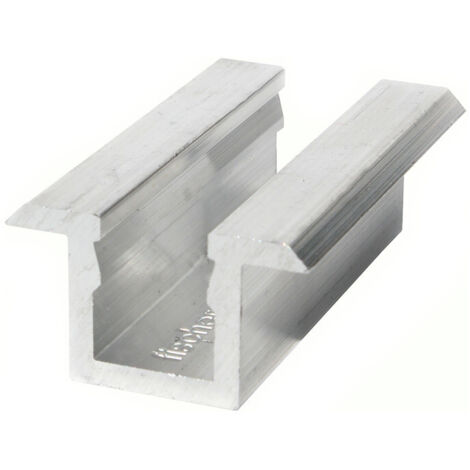

Fischer - Morsetto centrale in alluminio M C cod. 571134
Il morsetto centrale Fischer M C è progettato per il fissaggio di pannelli fotovoltaici con cornice sui profili Solar.
Fornito non preassemblato, è adatto a pannelli con spessore da 28 a 56 mm ed è compatibile con i profili SolarFish H33 AL, SolarFish H44 AL, SolarMetal P AL e SolarMetal L AL.
Un unico morsetto per spessori da 28 a 56 mm
Il morsetto Fischer 571134 consente di fissare moduli fotovoltaici con cornice in alluminio con spessore compreso tra 28 e 56 mm.
Viene fornito non assemblato ed è predisposto per il montaggio con vite TCEI e dado FCN AL.
È realizzato in lega di alluminio AW 6060 T66 secondo EN 755-2:2013.
Montaggio
Assemblare il morsetto al dado FCN AL utilizzando la vite con testa cilindrica a incasso esagonale TCEI.
Inserire il dado a testa a martello del morsetto così assemblato nella cava superiore del profilo e ruotarlo in senso orario di 90°. Posizionare il pannello fotovoltaico.
Fissare la vite applicando una coppia di serraggio di 12 Nm.
Caratteristiche chiave del morsetto centrale in alluminio Fischer M C
- Morsetto centrale non preassemblato per pannelli fotovoltaici con cornice
- Adatto a pannelli con spessore compreso tra 28 e 56 mm
- Compatibile con viti TCEI e dado FCN AL
- Compatibile con SolarFish H33 AL, SolarFish H44 AL, SolarMetal P AL e SolarMetal L AL
- Realizzato in lega di alluminio AW 6060 T66 secondo EN 755-2:2013
Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer M C
Tipologia : Morsetto centrale
Materiale : Lega di alluminio
Lunghezza vite : 35-55 mm
Spessore pannello : 28-56 mm
Ingombro morsetto : 21x60 mm
Filettatura metrica : M8
Coppia di serraggio : 12 Nm
Pezzi per confezione : 10 Pz.
Utilizzo : Fissaggio fotovoltaico
Campo d'impiego : Impianti fotovoltaici
Livello d'uso : Professionale
