Descrizione generale

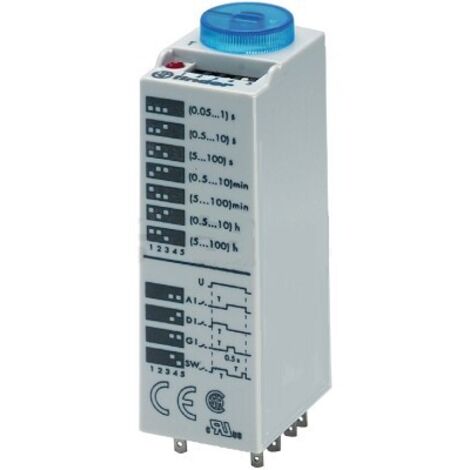

Relè temporizzato multifunzione a 2 contatti, con capacità di carico fino a 10 A. Questo dispositivo offre sette scale di tempo, variabili da 0,05 secondi a 100 ore, e può essere alimentato sia in corrente alternata che continua, senza polarizzazione. Le sue funzioni principali includono ritardo all'inserzione, intervallo, intermittenza simmetrica all'inizio ON e impulso ritardato.Specifiche tecniche
- Tipo di modulo: relè a tempo
- Intervallo di conteggio: 0,05 s...100 h
- Classe di uscita: DPDT
- Parametri elettrici di uscita: 250 V AC / 10 A
- Tensione di alimentazione: 24 V AC / 24 V DC
- Numero di modalità di lavoro: 4
- Temperatura di lavoro: -20...60 °C
- Numero di pin: 8
- Classe di impermeabilità: IP40
- Larghezza: 20,6 mm
- Altezza: 59,5 mm
- Profondità: 27,7 mm
Compatibilità e accessori
- Prese compatibili: 94.74, 94.82, 94.02
- Ingressi di controllo supplementari: START
Installazione
- Montaggio su guida DIN e a pannello
Utilizzo
- Modalità di attivazione: tempo programmato, controllo con contatto S, avvio ritardato, impulso dopo un certo tempo, funzionamento ciclico simmetrico, avvio con accensione
