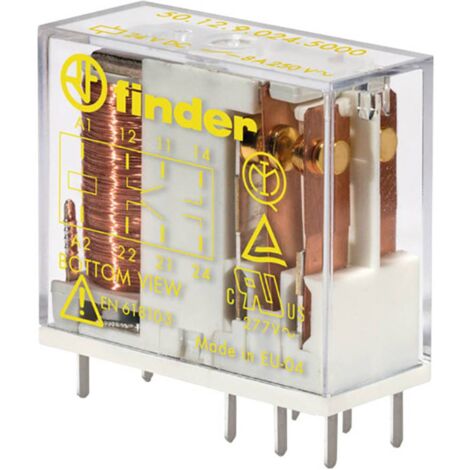

FINDER 50.12.9.024.5000 RELÈ A INNESTO/PRESSIONE, BLU
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Aria/distanza di dispersione (bobina/contatti) | 8 mm | |
| Collegamento (Componenti) | Pin a saldare | |
| Corrente di commut. max. | 8 A | |
| Dimensione del prodotto, larghezza | 12.4 mm | |
| Dimensione del prodotto, lunghezza | 29 mm | |
| Dimensioni prodotto Altezza | 25 mm | |
| Durata (elettrica) | 100000 cicli di commutazione | |
| Durata (meccanica) | 10 milioni di cicli di commutazione | |
| Materiale di contatto | AgNi | |
| Modalità di controllo | monostabile, 1 bobina | |
| Potenza di commutazione (max) | 2000 VA | |
| Resistenza (bobina) | 750 Ω | |
| Temperatura (max.) | +70 °C | |
| Temperatura (min.) | -40 °C | |
| Tens.comm.max | 400 V/AC | |
| Tensione di innesco (max.) | 28.8 V/DC | |
| Tensione di innesco (min.) | 18 V/DC | |
| Tensione nominale bobina | 24 V/DC | |
| Tipo contatto | 2 scambi | |
| Ulteriori dati tecnici | Potenza di commutazione AC1 | 2000 VA |
| Potenza di commutazione AC15 (230 V) | 500 VA | |
| Carico motore monofase AC3, funzionamento 230 V/AC | 0,37 kW | |
| Corrente di commutazione DC 1 | (30/110/220 V) | 8/0,65/0,2 A |
| Carico di commutazione (5 V/5 mA) | 300 mW | |
| Resistenza a U bobina/contatti (1,2/50 µs) | 6 kV | |
| Area di lavoro bobina DC | 0,75 - 1,2 Un |
Potenza di commutazione AC1: 2000 VA
Potenza di commutazione AC15 (230 V): 500 VA
Carico motore monofase AC3, funzionamento 230 V/AC: 0,37 kW
Corrente di commutazione DC 1: (30/110/220 V): 8/0,65/0,2 A
Carico di commutazione (5 V/5 mA): 300 mW
Resistenza a U bobina/contatti (1,2/50 µs): 6 kV
Area di lavoro bobina DC: 0,75 - 1,2 Un
Relè da CS di sicurezza 8 A, serie 50
Relè per circuiti stampati con contatti guidati secondo EN 50205: 2002 tipo B con 2 contatti di commutazione (secondo EN50205:2002 è permesso utilizzare come contatti guidati esclusivamente un apritoio e un dispositivo di chiusura 11-12 e 21-24 o 21-22 e 11-14!). Disposizione separata di contatti adiacenti. Bobine per DC separazione sicura tra bobina e serie di contatti in conformità a VDE 0106, EN 50178, EN 50178, EN 60204 e EN 60335.
Requisiti di sistema
null
Note
Approvazioni: cULus, EAC, IMQ, TÜV. Illustration similar.
Caratteristiche
- MarcheFINDER
- Lunghezza2.9 cm
- Larghezza12.4 mm
- Altezza15 mm
- Peso1000 g
