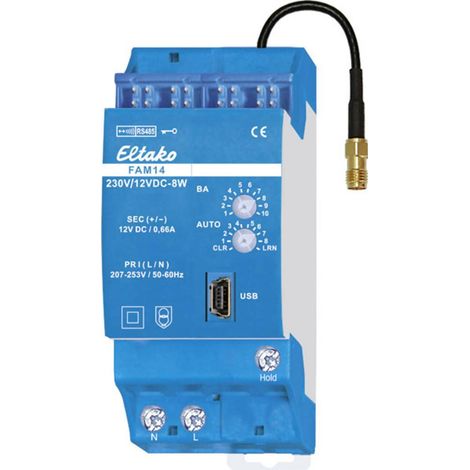

FAM14 Eltako senza fili Modulo antenna Guida DIN Raggio di azione Max. (campo libero) 30 m

Modulo antenne radio

Modulo antenna radio per il bus Eltako-RS485 con antenna sostituibile. Con alimentatore a commutazione integrato 12V DC/8W. Bidirezionale. Radio crittografata. Perdita stand-by solo 1 watt. Se necessario, è possibile collegare un'antenna radio FA250 o FA200. Dispositivo da incasso in serie per il montaggio su guida portante. larghezza 36 mm, profondità 58 mm. Tensione di alimentazione 230 V. La fornitura comprende 2 resistenze terminali per l'inserimento con stampa, 1/2 TE, 3 ponticelli a innesto 1 TE (di cui 1 di ricambio), 2 ponticelli a innesto 1/2 TE (di cui 1 di ricambio) e un utensile di montaggio a ponticello SMW14. Il modulo antenna radio FAM14 riceve e controlla tutti i segnali del trasmettitore radio e del ripetitore nella sua area di ricezione. Questi vengono trasmessi tramite un'interfaccia RS485 agli attuatori di commutazione bus RS485 a valle: È possibile collegare fino a 126 canali al bus RS485. Cablaggio trasversale bus e alimentazione elettrica con ponticello. Sull'ultimo attuatore deve essere inserita la seconda resistenza terminale in dotazione. È possibile programmare fino a 128 sensori crittografati. Mini USB per il collegamento di un PC per la creazione di un elenco di dispositivi, per la configurazione degli attuatori con l'aiuto dello strumento PC PCT14 e per il backup dei dati. Un codice di legalizzazione per il download del PCT14 dalla home page di Eltako è fornito con il modello FAM14. Con un carico maggiore del 50% della potenza nominale di 8W, sul lato sinistro è necessaria una metà della distanza di ventilazione con il distanziale DS14. Testo tradotto automaticamente

Requisiti di sistema
