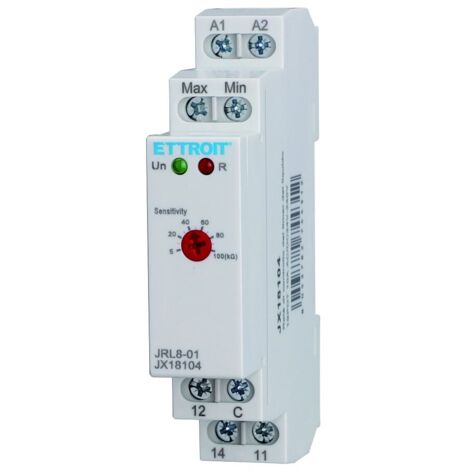

ETTROIT JX18104 RELE' DI CONTROLLO LIQUIDI 1 SPDT SU GUIDA DIN AC/DC 24V-240V 10A
20 € di sconto a partire da 300 €
con il codice
con il codice
Prodotto simile consegnato con
'/%3E%3C/svg%3E)
Interruttore WIFI intelligente Rosvola, interruttori automatici per la casa, controllo remoto tramite telefono cellulare, 3 modalità di temporizzazione per elettrodomestici (16 A)
25,46 €
61
Venduto da GASIASHOP e 1 altro commerciante
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
ETTROIT JX18104 è un relè elettronico compatto per il controllo di livello dei liquidi conduttivi, progettato per applicazioni in serbatoi, cisterne e impianti idrici. Integra un’uscita a relè SPDT da 10A per il comando diretto di pompe o elettrovalvole.

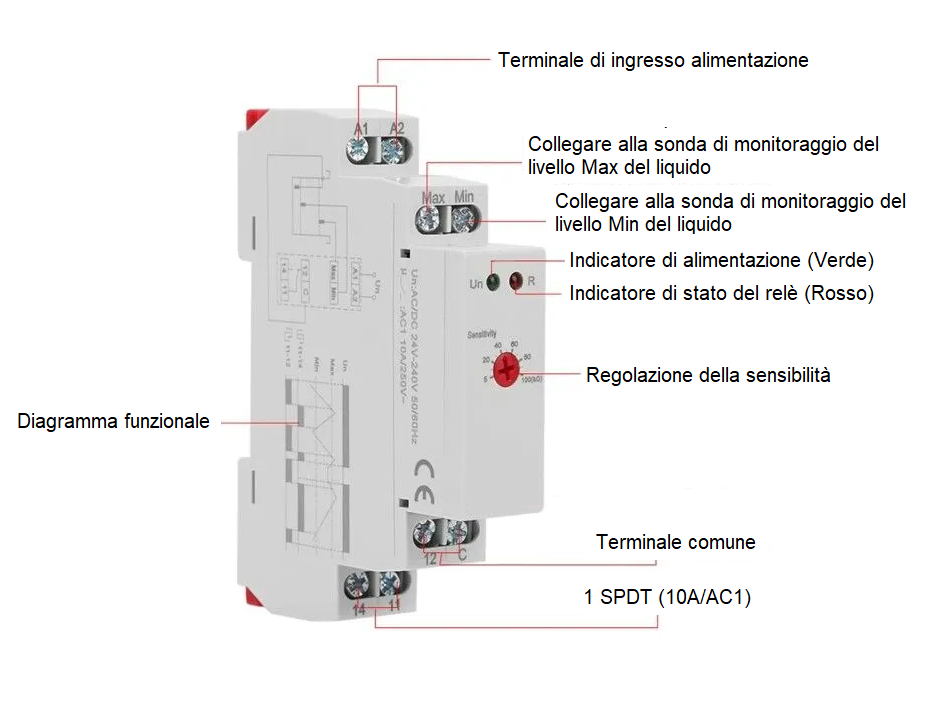

Grazie al potenziometro frontale è possibile regolare la sensibilità da 5 a 100 kΩ, adattandosi a diverse tipologie di liquidi. Il dispositivo include LED di stato: verde per alimentazione e rosso per uscita attiva. Occupa solo 1 modulo DIN (18 mm), permettendo una facile installazione in quadri compatti.
Principali Caratteristiche
- Alimentazione universale AC/DC 24–240V
- 1 uscita SPDT (scambio) 10A
- Sensibilità regolabile 5–100 kΩ
- LED verde: alimentazione / LED rosso: uscita
- Montaggio su guida DIN EN/IEC 60715, 18 mm (1 modulo)
- Applicazioni: controllo pompe, elettrovalvole, serbatoi e cisterne

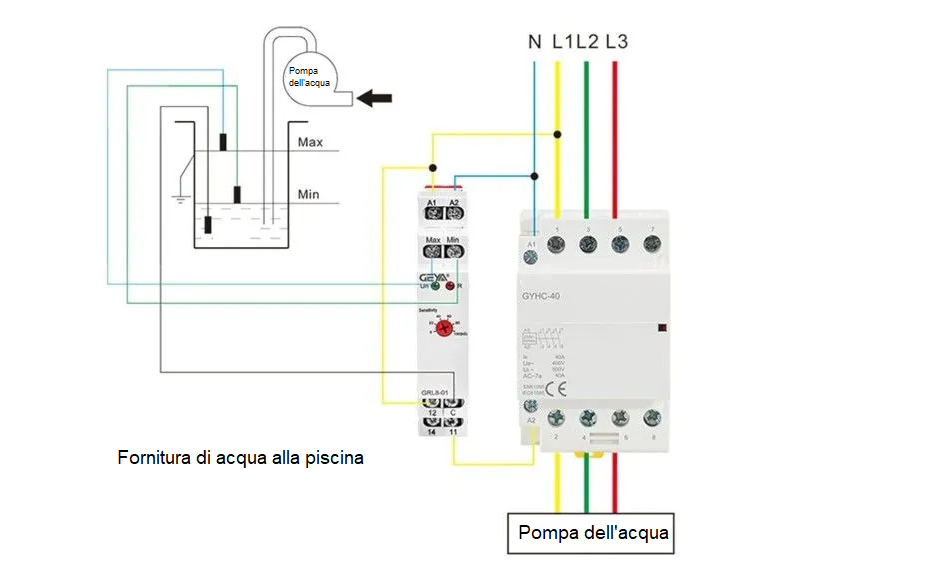

Schema di Collegamento
Specifiche tecniche:
| Marca | ETTROIT |
|---|---|
| Codice prodotto | JX18104 |
| Tipologia | Relè di controllo livello liquidi |
| Alimentazione | AC/DC 24–240V, 50/60Hz |
| Consumo | ≈ 2 VA / 1,5 W |
| Sensibilità regolabile | 5–100 kΩ |
| Indicazioni LED | Verde (alimentazione), Rosso (uscita) |
| Uscita | 1 × SPDT |
| Corrente nominale | 10A (AC1) |
| Tensione di commutazione | 250V AC / 24V DC |
| Durata elettrica | ≥ 10⁵ cicli (AC1) |
| Durata meccanica | ≥ 10⁷ cicli |
| Tempo di reset | ≤ 200 ms |
| Temperatura di esercizio | -20 ÷ +55 °C |
| Temperatura di conservazione | -35 ÷ +75 °C |
| Montaggio | Guida DIN 35 mm EN/IEC 60715 |
| Moduli DIN occupati | 1 (18 mm) |
| Protezione | IP40 frontale / IP20 morsetti |
| Dimensioni | 90 × 18 × 64 mm |
| Peso | ≈ 60 g |
| Norme | EN 61812-1, IEC 60947-5-1 |
Disegno tecnico:
Caratteristiche
- MarcheETTROIT
- ColoreGrigio
- Indice di protezioneIP40
- MaterialePlastica
- Peso60 g
- Tipo di galleggianteElettronico
- Referenza ManoManoME96178337
- MMID579710157016
- Rif. costruttoreJX18104
- EAN8053782744312
