Descrizione generale

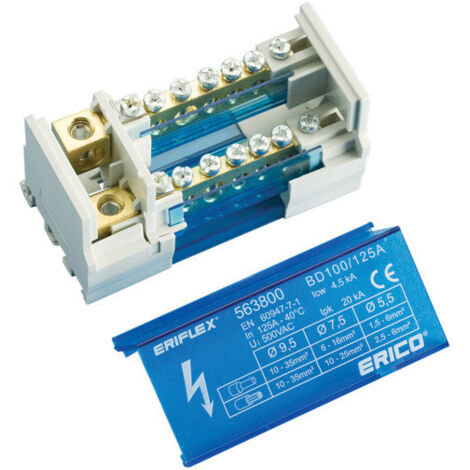

Il Blocco di distribuzione bipolare BD100/125AL è progettato per garantire un'ottima distribuzione dell'energia elettrica. È dotato di un coperchio protettivo e schermi isolanti trasparenti, che offrono una visibilità chiara delle connessioni interne. Gli schermi isolanti sono posizionati tra le file per una maggiore sicurezza. Questo dispositivo è facile da montare su guida DIN o direttamente su pannello con viti, e presenta un ingresso separato dalle uscite per una gestione più efficiente delle connessioni.Specifiche tecniche
- Simbolo: BD-100-125AL
- Numero articolo: 563810
- Numero di poli: 2
- Corrente nominale massima, IEC: 125 A
- Corrente nominale di breve durata (Icw) 1 s: 4,5 kA
- Corrente di cortocircuito di picco (Ipk): 25 kA
- Tensione di esercizio massima, IEC (Ui): 690 V
- Numero di connessioni sul lato linea: 1
- Dimensioni del filo flessibile lato linea: 10 - 35 mm²
- Numero di connessioni: 14
- Dimensioni del filo flessibile a valle: (11) 2,5 - 6 mm²; (3) 10 - 25 mm²
- Profondità: 50 mm
- Altezza: 50 mm
- Larghezza: 162 mm
- Peso unitario: 0,27 kg
Compatibilità e accessori
- Materiale privo di alogeni
- Autoestinguente: UL94V-0
- Conforme alla norma EN 45545
- Classificazione HL3 ottenuta per la sezione R23 e HL2 per la sezione R22
