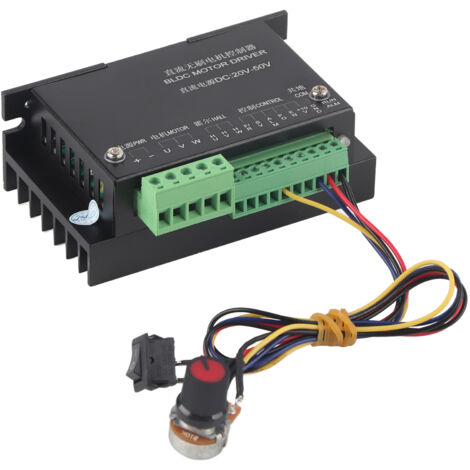

Eosnow Modulo del driver del motore CC, controllo BLDC da 20000 giri / min Borad, mandrino senza spazzole CNC 48V 500 W coppia alta per ventola di scarico degli utensili elettrici

Lineamenti:

1. WS55-220 è un controller per motori BLDC trifase ad alte prestazioni ed economico. La gamma di tensione va da 20 V CC a 50 V CC
2. Il controller può azionare il motore DLDC con HALL o senza HALL
3. Il driver si basa su una tecnologia avanzata ed è dotato di alta velocità, coppia elevata, bassa rumorosità, basse vibrazioni, protezione da sovracorrente, protezione da sovraccarico, meno linea di fase. protezione, protezione da cortocircuito della linea di fase, uscita allarme, uscita segnale velocità,
4. Questo controller può essere utilizzato in piccole apparecchiature, utensili elettrici, aspiratore, rettificatrice Jade, motore vibrante ecc
5. Controllo del potenziometro esterno/controllo della tensione esterna

Specificazione:

Caratteristiche:
WS55-220 è un controller per motori BLDC trifase ad alte prestazioni ed economico. L'intervallo di tensione è compreso tra 20 V CC e 50 V CC.
Il controller può azionare il motore DLDC con HALL o senza HALL.
Il il driver si basa su una tecnologia avanzata ed è dotato di alta velocità, coppia elevata, bassa rumorosità, basse vibrazioni, protezione da sovracorrente, protezione da sovraccarico, meno linea di fase. protezione, protezione da cortocircuito della linea di fase, uscita allarme, uscita segnale di velocità, controllo rotazione negativa positiva ecc.
Questo controller può essere utilizzato in piccole apparecchiature, utensili elettrici, ventola di scarico, rettificatrice per giada, motore vibrante ecc.
Controllo potenziometro esterno/controllo tensione esterna.
Con protezione da sovratensione, protezione da sovracorrente, protezione da rotore bloccato.
Specifiche:
Tensione nominale: da 20 a 50 V CC
Corrente nominale: 12 A
Limitazione di corrente: 15 A
Massimo velocità: 20000 giri/min (la velocità specifica dipende dal motore stesso e dal carico)
Temperatura di stoccaggio: -20℃~+65℃
Ambiente di utilizzo: evitare il contatto diretto con polvere, fumi e gas corrosivi
Temperatura: 0 -45 ℃
Umidità: < 80%, senza gelo, senza gelo
Shock: 5,9 m/S2 massimo
Umidità di stoccaggio: 0 ~ 95% RH
Dimensioni: ca. 9,5 x 6 x 3,5 cm/3,74 x 2,36 x 1,38 pollici
Peso: 258 g
Dettaglio:
1. Due modalità di regolazione della velocità:
Potenziometro esterno: tramite questo potenziometro di regolazione della velocità;
Tensione esterna: regolazione della velocità della tensione esterna da 10 V CC;
Nota: la regolazione a due velocità non può essere utilizzata contemporaneamente
2. Segnale PG di uscita della velocità: è presente un'uscita a impulsi di rivoluzione da 5 V tra la porta e la terra.
La frequenza di uscita è impostata su P (Hz), il logaritmo della classe del motore è N e la velocità è F (RPM), quindi la frequenza della velocità di uscita è P=F*N/60.
3. Segnale ALM di uscita allarme: è presente un'uscita a impulso di allarme da 5 V tra la porta e la terra.
4. Funzione di inversione positiva:
F/R: azionare l'interruttore a levetta sul lato corrispondente, è possibile modificare la direzione dello sterzo del motore. Per l'interruttore a levetta, la parte bianca è su e giù, quindi ruotala su e giù. Per l'interruttore a levetta, la parte bianca è orizzontale e il suono metallico orizzontalmente.
5. Start-stop (due modalità di controllo):
1. Switch esterno EN: trasferimento tramite switch.
2. Interruttore a levetta laterale EN: per l'interruttore a levetta, la parte bianca è su e giù, quindi verso il basso per l'avvio; per l'interruttore a levetta, la parte bianca è orizzontale, quindi comporre per iniziare
Nota: puoi ruotare solo un controllo alla volta, uno degli interruttori è chiuso e l'altro è valido.
6. Protezione dal rotore bloccato: se il motore smette di funzionare, riaccendere l'alimentazione per avviarlo.
7. Spia di alimentazione: luce verde: accensione e spegnimento
8. Luce di stato: Luce rossa: due lampeggi in standby, dopo l'avvio, si spengono.
9. Resistenza di isolamento: >100 M a temperatura ambiente e pressione atmosferica
10. Resistenza dell'isolamento: a temperatura e pressione normali, 0,5 KV, 1 minuto
Il pacchetto include:
1 x controller driver motore con cavo
Nota:
Si prega di notare che il nuovo tipo e il vecchio tipo di questo prodotto verrà inviato in modo casuale e assicurati che non ti dispiaccia prima di ordinare.
