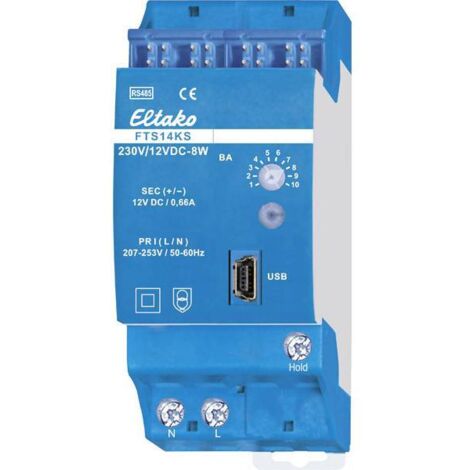

FTS14KS Eltako Modulo interfaccia Guida DIN

FTS14-interfaccia di comunicazione

Interfaccia di comunicazione FTS14 per il bus Eltako-RS485 con alimentatore a commutazione integrato 12V DC/8W. Perdita stand-by solo 0,6 watt. Tensione di alimentazione 230 V. La fornitura comprende 2 resistenze terminali da inserire con stampa ?, 1/2 TE, 3 ponticelli a innesto 1 TE (di cui 1 di ricambio), 2 ponticelli a innesto 1/2 TE (di cui 1 di ricambio) e un utensile di montaggio a ponticello SMW14. Cablaggio trasversale bus e alimentazione elettrica con ponticello. Sull'ultimo attuatore deve essere inserita la seconda resistenza terminale in dotazione. Mini USB per il collegamento di un PC per la creazione di un elenco di dispositivi, per la configurazione degli attuatori con l'aiuto dello strumento PC PCT14 e per il backup dei dati. Un codice di legalizzazione per il download del PCT14 dalla home page di Eltako è fornito con il FTS14KS. Al morsetto HOLD vengono collegati tutti gli FTS14EM e, se necessario Gateway FGW14 collegati quando questi collegano un PC al bus RS232. Con l'interruttore rotante della modalità di funzionamento BA è possibile impostare 10 diverse modalità di funzionamento secondo le istruzioni per l'uso. Il LED in basso si accende in verde quando lo strumento PC PCT14 ha una connessione her­gestellt. Durante la lettura o la scrittura dei dati, il LED verde sfarfallia. Il LED verde si spegne quando il PC Tool PCT14 scollega la connessione. Con un carico maggiore del 50% della potenza nominale di 8W, sul lato sinistro è necessaria una metà della distanza di ventilazione con il distanziale DS14. Testo tradotto automaticamente

Requisiti di sistema
