Descrizione generale

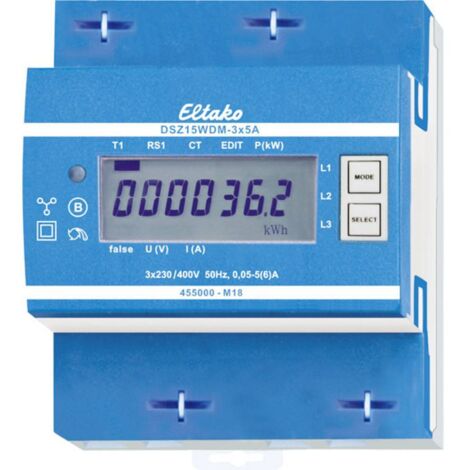

Il contatore corrente trifase Eltako DSZ15WDM-3x5A è un dispositivo digitale progettato per misurare l'energia attiva in base alle correnti che passano attraverso i convertitori. È calibrato secondo la normativa MID e offre un consumo energetico ridotto di soli 0,5 W. Questo contatore è ideale per applicazioni che richiedono una misurazione precisa e affidabile della potenza attiva, con una corrente massima di 3x5A.Specifiche tecniche
- Classe di precisione: B (1%)
- Colore: Blu
- Consumo di energia: 0.5 W
- Corrente massima: 6 A
- Corrente di carico: 5 A
- Dimensioni: 70 mm (larghezza) x 58 mm (lunghezza) x 58 mm (altezza)
- Frequenza: 50 Hz
- Tensione di esercizio: 230 V, 400 V
- Tipo di contatore: Convertitore di misura M-Bus-Wandler
- Corrente di avviamento: 10 mA
- Display: LC a 7 segmenti
Compatibilità e accessori
- Interfaccia M-Bus per la trasmissione dei dati
- Possibilità di collegare 1, 2 o 3 convertitori con correnti secondarie fino a 5A
Installazione
- Montaggio su guida portante DIN-EN 60715 TH35
- 4 unità di divisione = 70 mm di larghezza, 58 mm di profondità
Utilizzo
- Visualizzazione dell'energia attiva totale e dei valori di potenza, tensione e corrente momentanei
- Impostazione del rapporto del convertitore (regolabile da 5:5 a 1500:5)
- Monitoraggio della tensione con memorizzazione dei registri in caso di perdita di tensione
Altre informazioni
- Messaggio di errore visualizzato in caso di guasto del conduttore esterno
- Trasmissione dati M-Bus con supporto per vari telegrammi
- Per modificare l'indirizzo principale M-Bus, tenere premuto SELECT per 3 secondi
- Attenzione: sbloccare il percorso di tensione del contatore prima di lavorare sui trasformatori di corrente
