Descrizione generale

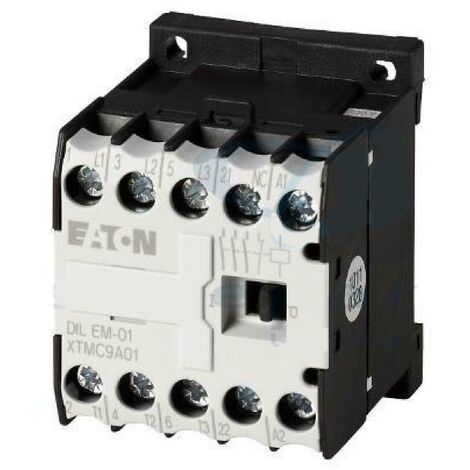

Contattore di potenza Eaton DILEM-01-G (24VDC) è progettato per il controllo affidabile di motori fino a 4 kW. Questo dispositivo, conforme alla norma IEC/EN60947, è dotato di 3 poli e collegamenti a vite, ed è espandibile con un massimo di 4 contatti ausiliari. Include un contatto ausiliario con contatti a guida forzata e un circuito di protezione integrato. È disponibile un'ampia gamma di accessori, tra cui moduli per contatti ausiliari, circuiti di protezione e kit per cablaggio.Specifiche tecniche
- Tensione nominale di comando: 24 V/DC
- Corrente nominale di esercizio Ie in AC-1 (400 V): 22 A
- Corrente nominale di esercizio Ie in AC-3 (400 V): 9 A
- Potenza di esercizio nominale in AC-3 (400 V): 4 kW
- Corrente nominale di esercizio Ie in AC-4 (400 V): 6,6 A
- Potenza nominale di esercizio Ie in AC-4 (400 V): 3 kW
- Numero di contatti principali NO: 3
- Numero di contatti ausiliari NC: 1
- Tipo di protezione: IP20
- Temperatura operativa: da -25 °C a +50 °C
- Tensione massima di commutazione: 400 V/AC
Compatibilità e accessori
- Moduli contatti ausiliari
- Circuiti di protezione
- Ponti di stella
- Connettore in parallelo
- Kit per cablaggio
- Interblocco meccanico
Installazione
- Fissaggio a vite o a scatto
- Connessione a vite per il circuito di corrente principale
Utilizzo
Il contattore è ideale per il controllo di motori elettrici in applicazioni industriali e commerciali, garantendo un funzionamento sicuro e affidabile.Altre informazioni
- Durata meccanica: 10 milioni di manovre
- Sezioni trasversali di collegamento per binari principali e ausiliari: 1.2 Nm
- Protezione contro i contatti con le dita secondo VDE 0106 T. 100
- Categoria di sovratensione/grado di inquinamento: III/3
- Temperatura ambiente massima: +80 °C
