Display del cambio di direzione del controller PWM del motore CC 10-50 V 40 A

Regolatore PWM motore CC 10-50 V 40 A display cambio direzione

✅ Applicazione universale: regolazione della tensione in dispositivi a corrente continua come motori, ventilatori, pompe, riscaldatori o LED.

✅ Alta potenza: Supporta carichi fino a 2000 W con una tensione di 50 V e una corrente di 40 A.

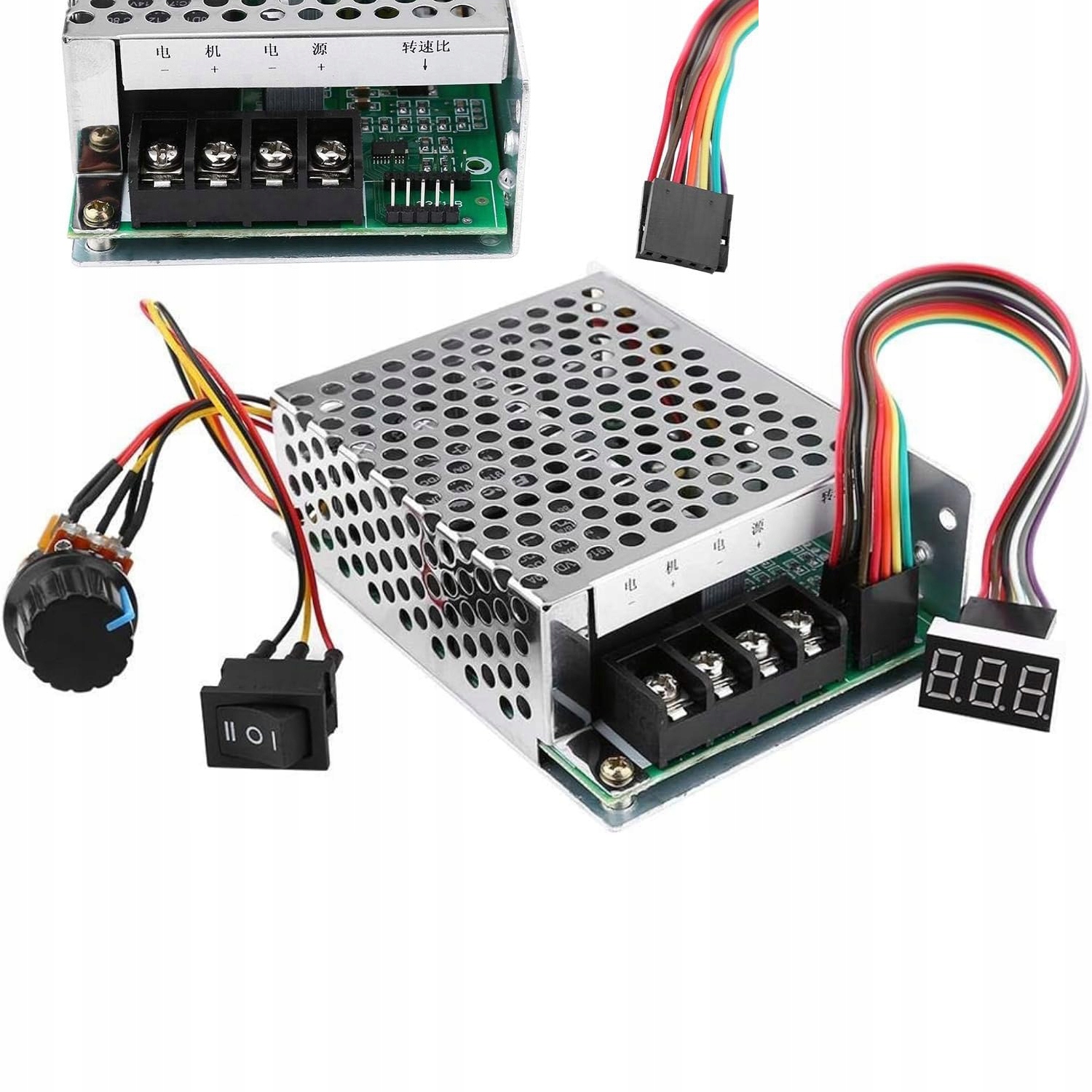

✅ Cambio di direzione di funzionamento: interruttore a tre posizioni sul cavo (direzione di funzionamento, spegnimento in posizione "0").

✅ Regolazione PWM precisa: controllo fluido nell'intervallo 5-99% con perdite di potenza minime grazie alla tecnologia a impulsi PWM.

✅ Display integrato: indica la percentuale della tensione di uscita rispetto a quella di ingresso (0-100%).

✅ Resistenza e affidabilità: i dissipatori di calore garantiscono un raffreddamento efficace e il basso livello di interferenze assicura la stabilità del funzionamento.

✅ Design compatto: dimensioni 111x78x37 mm, con fori di montaggio che facilitano l'installazione.

✳️ Specifiche:

✔️ Intervallo di tensione di alimentazione: 10-50 V CC

✔️ Corrente di carico massima: 40 A

✔️ Potenza massima di carico: 2000 W (a 50 V)

✔️ Intervallo di regolazione della velocità: 5-99%

✔️ Frequenza PWM: 15 kHz

✔️ Potenziometro con interruttore: 100K Ohm, cavo 15 cm

✔️ Display: su cavo da 17 cm

✔️ Intervallo di temperatura di funzionamento: da -20 °C a +50 °C

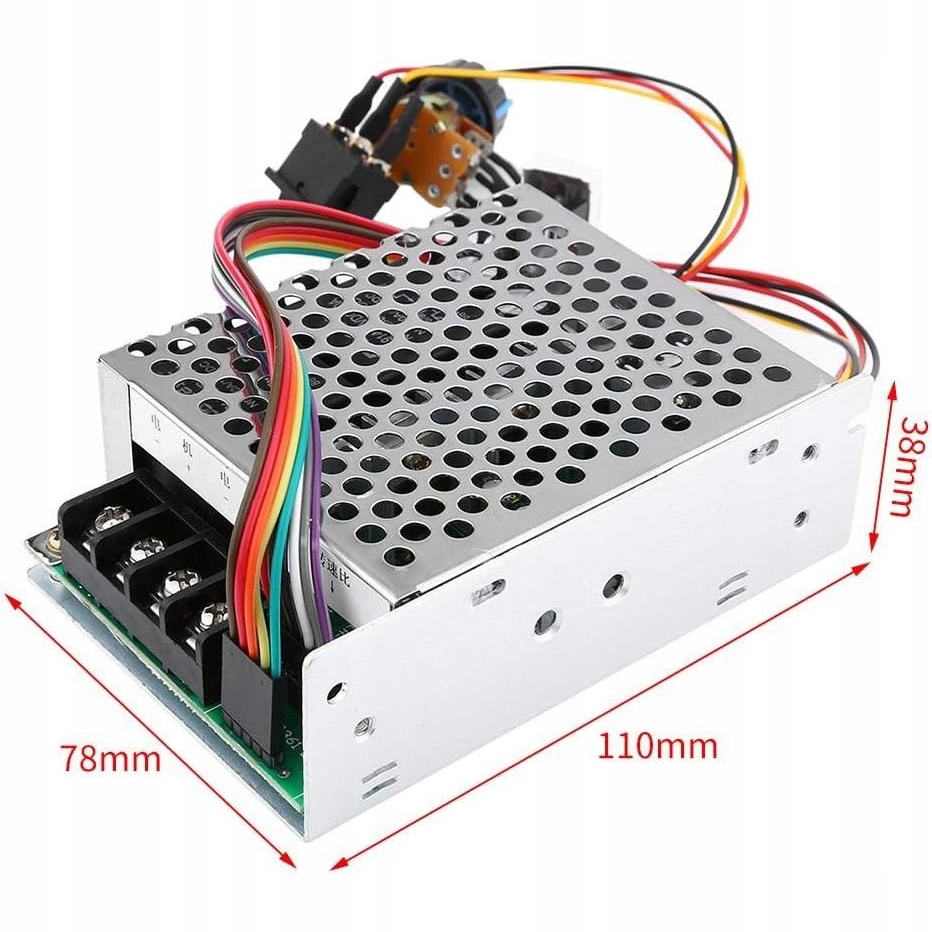

✔️ Dimensioni della scheda con involucro: 111 x 78 x 37 mm

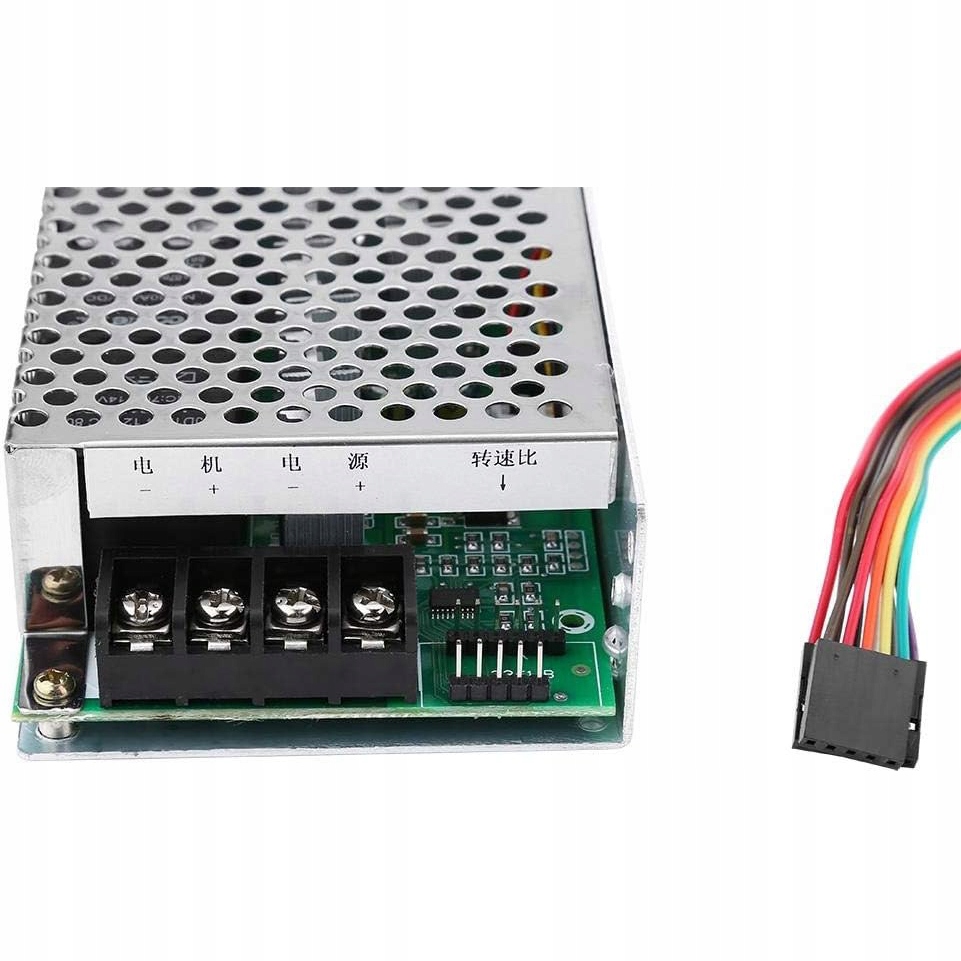

✳️ Modalità di collegamento del regolatore:

✔️ Uscita (motore):

• Motore +: Collegamento del cavo al polo positivo del motore.
• Motore -: Collegamento del cavo al polo negativo del motore.

✔️ Alimentazione (ingresso):

• Alimentazione +: Collegare il polo positivo della fonte di alimentazione (ad es. batteria).
• Alimentazione -: Collegare il polo negativo della fonte di alimentazione.

✴️ Potenza di carico ammissibile (a seconda della tensione di alimentazione):

• ✔️ Tensione di esercizio 12 V: 480 W (max.)
• ✔️ Tensione di esercizio 24 V: 960 W (max.)
• ✔️ Tensione di esercizio 36 V: 1440 W (max.)
• ✔️ Tensione di esercizio 50 V: 2000 W (max.)

In caso di carichi maggiori, si consiglia di utilizzare un sistema di raffreddamento adeguato, ad esempio un dissipatore di calore con ventola, per garantire un funzionamento stabile e sicuro del dispositivo.

✴️Applicazioni:

• Regolazione della velocità dei motori CC fino a 2000 W
• Controllo delle bobine delle valvole
• Regolazione della temperatura di riscaldatori e radiatori
• Dimmer LED
• Motori elettrici fuoribordo (Yamaha, Minn Kota, ecc.)
