Descrizione generale
Il JUPITER Compact è un defangatore magnetico progettato per garantire un'efficace separazione dei detriti attraverso un duplice passaggio di filtrazione, sia magnetica che meccanica. Il suo design innovativo, sviluppato con tecniche fluidodinamiche avanzate, ottimizza l'effetto di depurazione del potente magnete e della cartuccia filtrante, assicurando prestazioni elevate in qualsiasi configurazione impiantistica. La camera ampia vicino al magnete consente un notevole accumulo di detriti, riducendo la frequenza della manutenzione necessaria.
Specifiche tecniche
- Corpo: in PA66 rinforzato fibra di vetro 30%
- Raccordi: Ottone da 3/4"
- Guarnizioni: EPDM Perossidico
- Camera di decantazione: Trasparente
- Rete filtrante: Acciaio INOX AISI 304
- Magneti: Neodimio; 12000 G
- Pressione max: 3 bar
- Temperatura d'esercizio: 0-90 °C
- Portata max: Kv 5,2
- Fluids compatibili: acqua, acqua + glicole 50% max
- Porosità filtri inclusi: 800 μm
Installazione

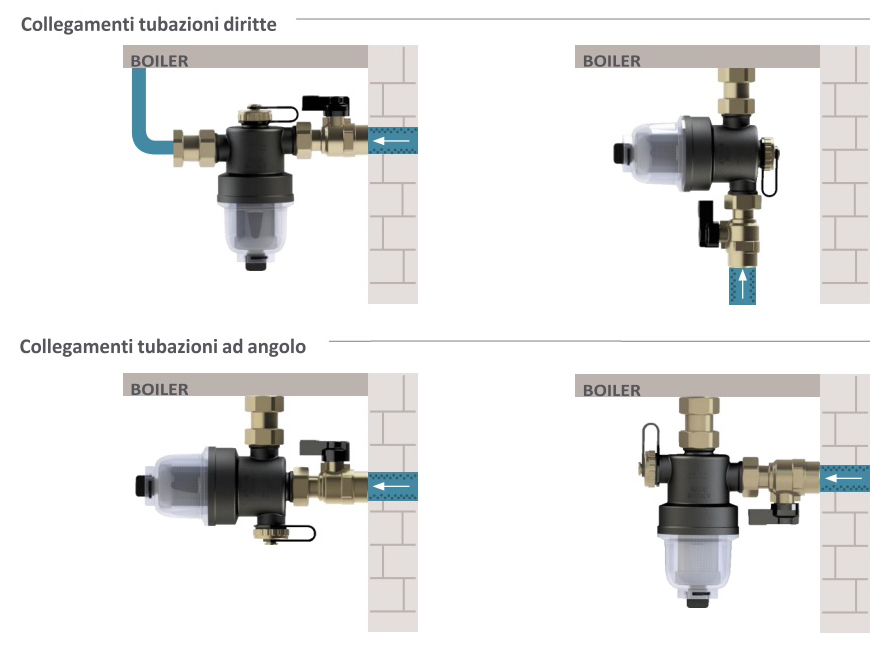

Il defangatore deve essere installato preferibilmente sulla tubazione di ritorno dal generatore. È possibile montarlo in posizione orizzontale o verticale, grazie al raccordo speciale a Tee che garantisce una filtrazione ottimale in entrambe le posizioni. Per la manutenzione, utilizzare una chiave da 29 mm per svitare il bicchiere.
Utilizzo
È consigliato effettuare la pulizia ordinaria un mese dopo la prima installazione e successivamente almeno una volta all'anno. Durante la pulizia, seguire questi passaggi:
- Chiudere la valvola di intercettazione a monte del defangatore.
- Predisporre un recipiente di raccolta e svitare il tappo del rubinetto di scarico.
- Svitare il tappo portamagnete con una chiave da 29 mm.
- Rimuovere il coperchio portamagnete e il magnete, pulendoli accuratamente.
- Controllare la guarnizione O-ring e sostituirla se danneggiata.
- Rimontare seguendo le coppie di serraggio specificate: tappo di chiusura portamagnete (10-12 Nm) e tappo di scarico inferiore (6-7 Nm).
- Verificare l'assenza di perdite prima della rimessa in servizio.
