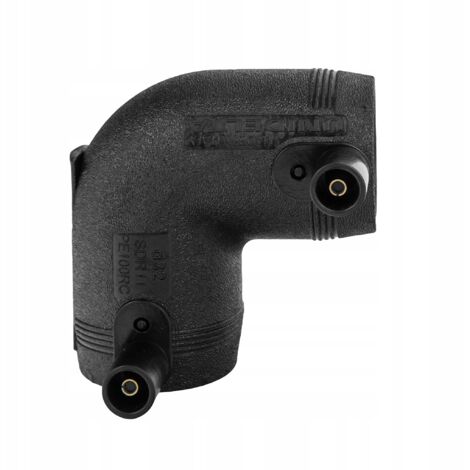

Connettore a gomito in PE per elettrofusione, 90 mm, PE100 SDR11 EF

⭐️ Raccordo a gomito in PE per elettrofusione unidelta – 90MM

Utilizzato per collegare tubi in polietilene alla trasmissione del gas fino a una pressione di 10 bar o all'acqua potabile e liquidi fino a una pressione nominale di 16 bar.

Sono compatibili con tubi PE80 e PE100. Grazie alla qualità della materia prima utilizzata, i raccordi Unidelta sono resistenti a un gran numero di agenti chimici e radiazioni UV. ____________________________

▶ Applicazioni:

Le principali applicazioni dei raccordi per elettrofusione sono: condotte per gas infiammabili, sistemi di approvvigionamento idrico, sistemi antincendio, sistemi fognari, impianti industriali, irrigazione e canaline per cavi.

I raccordi per elettrofusione Unidelta possono essere utilizzati con tubi in polietilene ad alta densità PE80 o PE100 con le seguenti caratteristiche:

• SDR≤ per tutti i diametri
• SDR=17 per diametri >32mm
• SDR=26 per diametri >125mm

⭐️ Caratteristiche principali

• Tensione di saldatura 40V
• Connessioni elettriche Ø 4,0mm

Ogni pezzo è contrassegnato con:

• Codice a barre per la lettura con un lettore ottico
• Diametro nominale
• Tempo di saldatura e tempo di raffreddamento

La bobina di metallo è posizionata saldamente vicino alla superficie interna del raccordo per ottimizzare il trasferimento di calore tra il tubo e il raccordo e ridurre il tempo di saldatura.

Tubazioni e raccordi in polietilene possono Possono essere saldati mediante elettrofusione o saldatura di testa. In entrambi i casi, l'operazione di saldatura deve seguire una procedura ben definita, tenendo conto di alcuni concetti fondamentali relativi alla compatibilità dei diversi materiali. Poiché PE80 e PE100 sono completamente compatibili, è possibile saldare di testa tubi realizzati con materiali diversi, a condizione che abbiano lo stesso fattore di dimensione standard (SDR) e quindi lo stesso spessore della parete.

___________________________

▶ Dimensioni:

(L) 81 mm (Z) 54 mm (D) 25 x 25 mm

(L) 82 mm (Z) 63 mm (D) 32 x 32 mm

(L) 100 mm (Z) 67 mm (D) 40 x 40 mm

(L) 114 mm (Z) 81 mm (D) 50 x 50 mm

(L) 141 mm (Z) 100 mm (D) 63 x 63 mm

(L) 158 mm (Z) 110 mm (D) 75 x 75 mm

(L) 190 mm (Z) 133 mm (D) 90 x 90 mm

(L) 216 mm (Z) 154 mm (D) 110 x 110 mm

(L) 241 mm (Z) 178 mm (D) 125 x 125 mm

(L) 298 mm (Z) 217 mm (D) 160 x 160 mm

❇️ Galleria:
