Descrizione generale

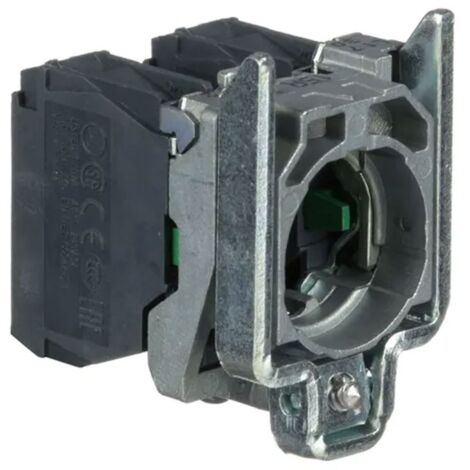

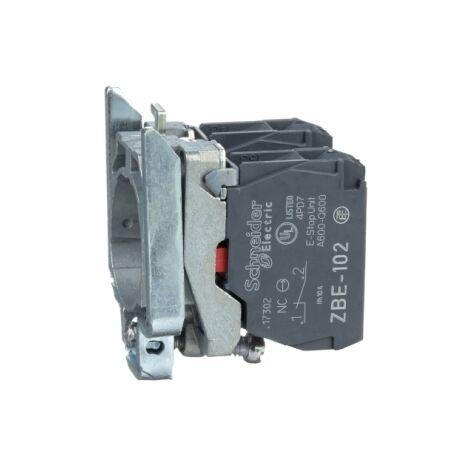

Il corpo per contatti Telemecanique ZB4BZ104 è un componente essenziale per l'assemblaggio di pulsanti o interruttori in metallo. Questo dispositivo presenta un design robusto e versatile, con un'ampia gamma di temperature di funzionamento da -40°C a 70°C, rendendolo adatto per diverse applicazioni. È dotato di 2 contatti NC ad apertura lenta, preassemblati su un'unità base di fissaggio in zama, pronta per l'uso con l'aggiunta di una testa.Specifiche tecniche
- Materiale base di fissaggio: Zamak
- Tipo di testa: Standard
- Composizione contatti: 2 NC
- Dimensioni: Larghezza 30 mm, Altezza 47 mm, Profondità 37 mm
- Peso: 0,062 kg
- Corsa di funzionamento: 1,5 mm (NC con modifica dello stato elettrico) - 4,3 mm (corsa totale)
- Forza di funzionamento: 2 N
- Durata meccanica: 5.000.000 cicli
- Coppia di serraggio: 0,8…1,2 Nm
- Materiale contatti: Lega d'argento (Ag/Ni)
- Corrente termica convenzionale in aria [Ith]: 10 A
- Tensione nominale di isolamento [Ui]: 600 V
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
- Grado di protezione: IP20
- Corrente nominale di impiego [Ie]: 3 A a 240 V, 6 A a 120 V
- Durata elettrica: 10.000.000 cicli a 2 A a 230 V
Compatibilità e accessori
- Compatibile con teste a croce e cacciaviti di varie dimensioni (Philips no 1, pozidriv No 1, piatto Ø 4 mm e Ø 5,5 mm)
Installazione
- Metodo di montaggio: Fissaggio frontale
- Connessioni: Morsetti di fissaggio a vite, <= 2 x 1,5 mm² e >= 1 x 0,22 mm²
Utilizzo
- Adatto per assemblare pulsanti o interruttori in metallo
- Utilizzo in ambienti con temperature da -40°C a 70°C
Altre informazioni
- Protezione contro i cortocircuiti: Fusibile cartuccia tipo gG da 10 A
- Resistenza ai picchi di tensione: conforme a EN 60947-1
