CONTROLLER CCT UNIVERSO DC 12-48V 20A 960W CON TELECOMANDO – REGOLATORE LUMINOSITÀ E TEMPERATURA COLORE LED 2700K-6500K

CONTROLLER CCT UNIVERSO DC 12–48V 20A CON TELECOMANDO – REGOLAZIONE LUMINOSITÀ E TEMPERATURA COLORE

Il Controller CCT UNIVERSO CCT-12V-48V è un dispositivo professionale progettato per la gestione e la regolazione di sistemi di illuminazione LED CCT a bianco dinamico, consentendo di controllare in modo semplice e preciso sia l’intensità luminosa sia la temperatura di colore della luce.

Compatibile con alimentazioni in corrente continua da 12 V a 48 V DC e in grado di gestire una corrente massima di 20 A, rappresenta una soluzione versatile per impianti LED residenziali, commerciali, professionali e decorativi. Alla tensione massima di 48 V può gestire una potenza nominale fino a 960 W, sempre nel rispetto dei limiti dell’alimentatore e del carico LED collegato.

Il controller è fornito con un pratico telecomando multifunzione, attraverso il quale è possibile accendere e spegnere l’illuminazione, regolare la luminosità, scegliere la tonalità di bianco desiderata, attivare modalità operative e utilizzare funzioni temporizzate.

CONTROLLO COMPLETO DELLA LUCE CCT

Grazie alla regolazione CCT, il dispositivo permette di passare da una luce calda e accogliente a una luce più fredda e brillante, adattando l’illuminazione alle diverse esigenze dell'ambiente e del momento della giornata.

Il telecomando dispone di selezioni rapide per diverse temperature di colore, tra cui:

• 2700 K – bianco caldo
• 3200 K – bianco caldo/neutro
• 4000 K – bianco naturale
• 5000 K – bianco freddo
• 5500 K – bianco freddo
• 6500 K – bianco molto freddo

Sono inoltre presenti comandi dedicati alla variazione progressiva della temperatura colore, permettendo una regolazione più flessibile dell’illuminazione.

REGOLAZIONE DELLA LUMINOSITÀ

Il Controller CCT UNIVERSO consente di adattare rapidamente l'intensità luminosa dell'impianto LED.

Sul telecomando sono disponibili livelli preimpostati:

25% – 50% – 75% – 100%

oltre ai comandi dedicati per aumentare o diminuire progressivamente la luminosità.

Questa funzione permette di creare facilmente differenti atmosfere luminose, ridurre la potenza utilizzata quando non è necessaria la massima illuminazione e migliorare il comfort visivo.

TELECOMANDO MULTIFUNZIONE FINO A 13 METRI

Il telecomando incluso permette di gestire il sistema senza dover intervenire direttamente sul controller.

La distanza massima dichiarata di funzionamento è di circa 13 metri, in condizioni ambientali idonee.

Tra le principali funzioni disponibili figurano:

• Accensione ON
• Spegnimento OFF
• Regolazione luminosità
• Regolazione della temperatura di colore
• Livelli luminosità 25%, 50%, 75% e 100%
• Selezione diretta delle principali temperature colore
• Modalità operative
• Funzione di abbinamento del telecomando
• Comandi di regolazione luminosità/velocità
• Temporizzazione automatica

TIMER INTEGRATO

Il telecomando permette di programmare lo spegnimento temporizzato dell'illuminazione attraverso quattro intervalli predefiniti:

30 minuti – 60 minuti – 120 minuti – 180 minuti

Una funzione particolarmente utile per illuminazione decorativa, camere da letto, locali commerciali, aree espositive o installazioni nelle quali è necessario limitare automaticamente il periodo di funzionamento.

ABBINAMENTO DEL TELECOMANDO

Il controller dispone di una procedura dedicata per l'associazione del telecomando.

Dopo l'accensione del dispositivo è possibile utilizzare il pulsante contrassegnato dal simbolo del lucchetto per effettuare l'abbinamento. Il sistema conferma l'operazione mediante lampeggi della sorgente luminosa collegata.

Questa funzione consente una gestione più ordinata dell'impianto e facilita la configurazione iniziale del sistema.

COLLEGAMENTO SEMPLICE TRAMITE MORSETTIERA

Il controller dispone di una morsettiera a vite protetta da copertura trasparente, progettata per facilitare il collegamento dell'alimentazione e dell'illuminazione CCT.

I terminali sono chiaramente identificati sul dispositivo:

Uscita LED

• W – canale White
• C – canale CCT / secondo canale bianco
• V+ – positivo comune

Alimentazione

• V+ – positivo alimentazione
• V− – negativo alimentazione

Questa configurazione rende il controller indicato per sistemi LED CCT con positivo comune e due canali dedicati alla miscelazione delle tonalità di bianco.

AMPIO INTERVALLO DI ALIMENTAZIONE 12–48 V DC

L'ampio range di ingresso rende il dispositivo particolarmente versatile e permette di utilizzarlo in numerosi impianti LED in bassa tensione.

Il controller supporta:

DC 12 V – 48 V

con corrente massima complessiva dichiarata di 20 A.

La potenza effettivamente utilizzabile dipende dalla tensione dell'impianto. In termini teorici, rispettando il limite massimo di 20 A:

• a 12 V: fino a circa 240 W
• a 24 V: fino a circa 480 W
• a 48 V: fino a circa 960 W

Il dimensionamento reale deve comunque rispettare le caratteristiche dell'alimentatore, del cablaggio e del carico LED collegato.

STRUTTURA ROBUSTA E INSTALLAZIONE PRATICA

Il controller presenta una struttura compatta realizzata in metallo e materiale plastico, con feritoie laterali che favoriscono la dissipazione del calore.

Le staffe laterali integrate con fori di fissaggio consentono di installare stabilmente il modulo su una superficie adeguata.

Le dimensioni compatte permettono di inserirlo facilmente all'interno di controsoffitti, mobili tecnici, vani elettrici o altre installazioni compatibili, garantendo comunque uno spazio adeguato alla ventilazione.

Il modulo controller misura indicativamente 88 × 52 × 21 mm, mentre il telecomando misura circa 108 × 49 × 15 mm.

CARATTERISTICHE PRINCIPALI

• Controller professionale per illuminazione CCT / bianco dinamico
• Marca UNIVERSO
• Modello CCT-12V-48V
• Alimentazione 12–48 V DC
• Corrente massima 20 A
• Potenza massima dichiarata 960 W a 48 V
• Telecomando multifunzione incluso
• Portata telecomando fino a 13 m
• Regolazione della luminosità
• Livelli rapidi 25%, 50%, 75%, 100%
• Regolazione della temperatura colore
• Selezione diretta 2700 K / 3200 K / 4000 K / 5000 K / 5500 K / 6500 K
• Funzioni ON/OFF
• Modalità operative selezionabili
• Funzione di associazione telecomando
• Timer 30 / 60 / 120 / 180 minuti
• Morsettiera a vite con protezione trasparente
• Uscita CCT W / C / V+
• Ingresso alimentazione V+ / V−
• Struttura in ferro + plastica
• Temperatura di esercizio dichiarata da -20 °C a +60 °C
• Peso controller circa 105 g
• Staffe laterali per il fissaggio
• Indicazioni di collegamento riportate direttamente sul dispositivo
• Ideale per sistemi LED CCT in bassa tensione

Il Controller CCT UNIVERSO 12–48V 20A costituisce quindi una soluzione completa per chi desidera realizzare un sistema LED a temperatura di colore variabile, combinando elevata capacità di carico, regolazione precisa, controllo remoto e installazione compatta in un unico dispositivo.

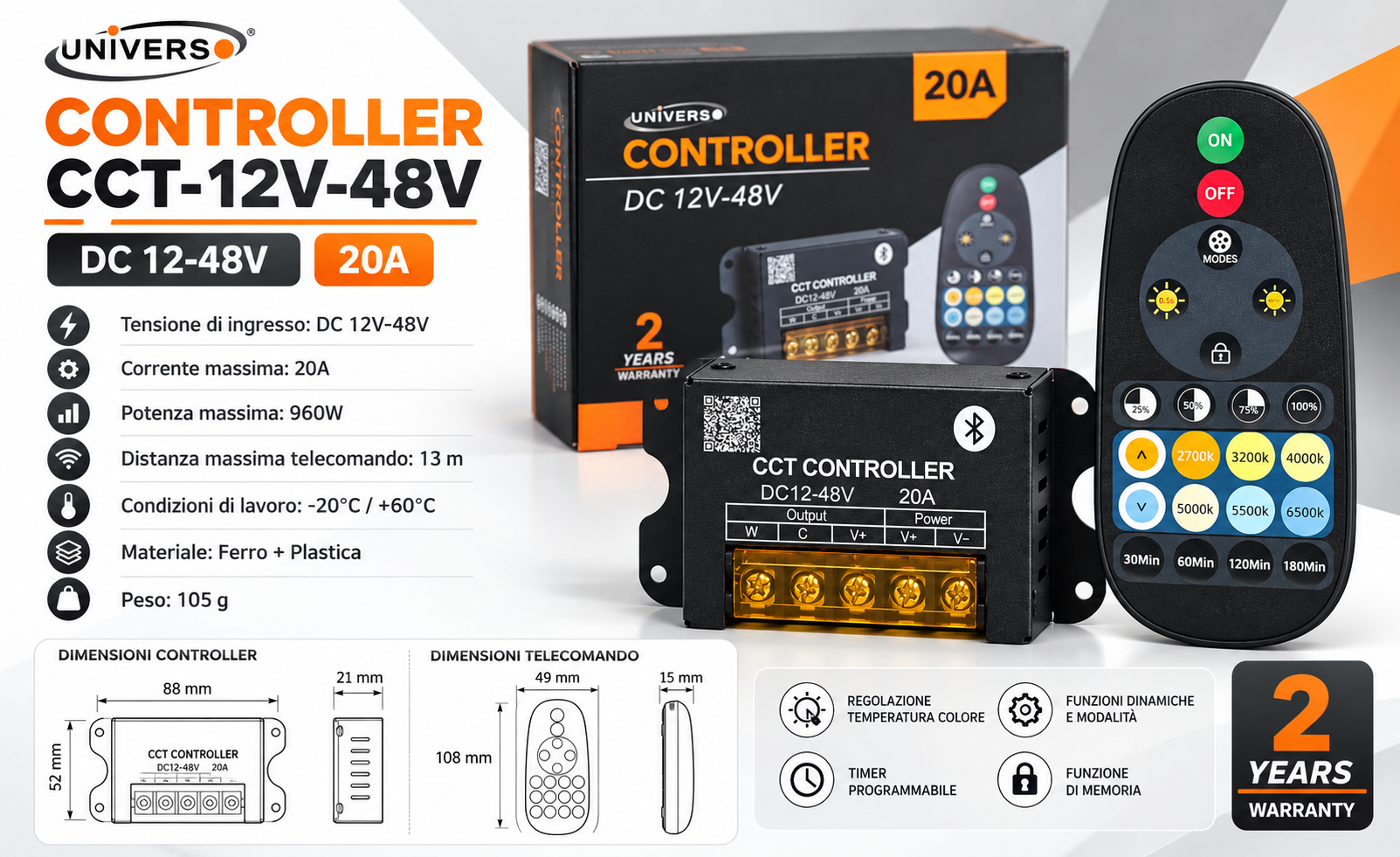

Specifiche tecniche:

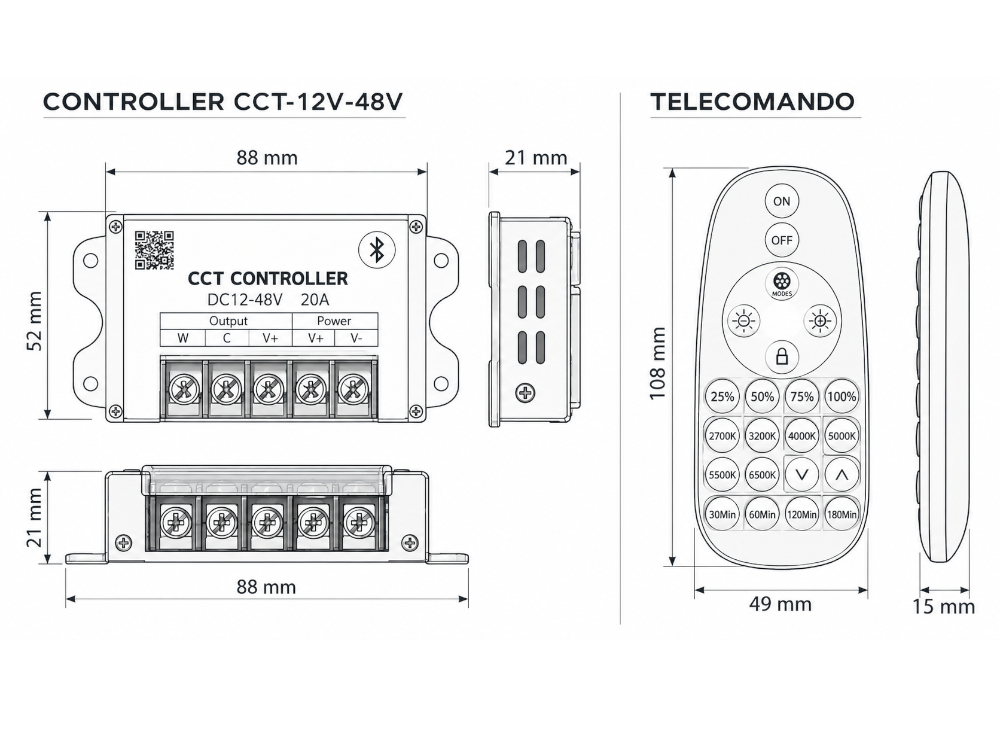

Disegno tecnico:
