Descrizione generale

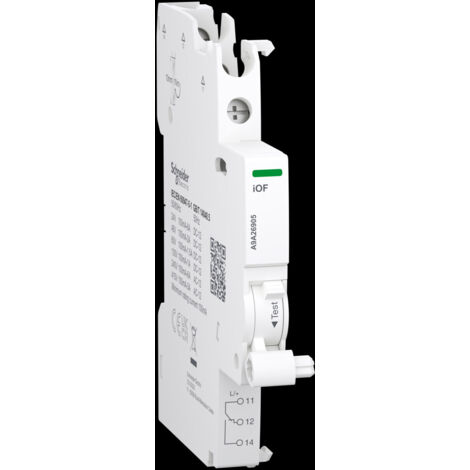

Si tratta di un contatto ausiliario modulare Acti9, utilizzato come indicatore di posizione remoto per un dispositivo associato. È destinato a installazioni nuove o ristrutturate in piccoli edifici o strutture commerciali.Specifiche tecniche
- Corrente nominale in CA: da 100 mA a 6 A (50-60 Hz, 240 V) e da 100 mA a 3 A (50-60 Hz, 415 V)
- Corrente nominale in CC: da 100 mA a 24 V, 6 A a 24 V, 2 A a 48 V, 1,5 A a 60 V, 1 A a 130 V
- Tensione di isolamento nominale Ui: fino a 500 V
- Tensione di tenuta nominale Uimp: 4 kV
- Dimensioni: (L) 9 mm x (A) 86 mm x (P) 73 mm
- Larghezza: 9 mm
- Grado di inquinamento: 3
- Livello di tropicalizzazione: 2
- Coppia di serraggio: 1 Nm (inferiore) per un cacciavite PZ1
- Grado di protezione IP: IP20
- Temperatura di esercizio: da -35 °C a +70 °C
- Temperatura di stoccaggio: da -40 °C a +85 °C
Compatibilità e accessori
- Connettore a morsetto a vite sulla parte superiore per collegamento di fili di rame rigidi (sezione trasversale: 1 mm² - 4 mm²)
- Connettore a morsetto a vite sulla parte superiore per collegamento di fili di rame flessibili (sezione trasversale: 0,5 mm² - 2,5 mm²)
- Collegamento di due fili di rame rigidi (sezione trasversale: 2,5 mm²)
- Collegamento di due fili di rame flessibili con puntali (sezione trasversale: 1,5 mm²)
Altre informazioni
- Questo prodotto è conforme alle norme EN/IEC 60947-5-1 e GB/T 14048.5
- Questo prodotto è certificato con i marchi CE e UKCA
