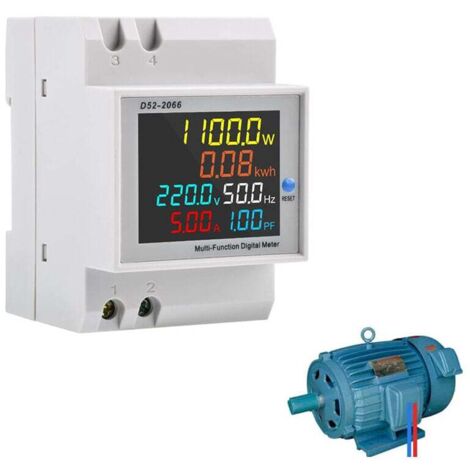

Contatore di energia monofase Contatore elettrico digitale AC 40-300V 100A Contatore elettrico monofase Wattmetro Misuratore su guida DIN Misuratore di watt e kWh Tipo CT

Caratteristiche: Schermo LCD a colori con ampio angolo di visione (178°). Trasformatore integrato per misurazioni precise. Il dispositivo visualizza simultaneamente 6 parametri: tensione CA, corrente CA, potenza attiva, fattore di potenza, frequenza ed energia elettrica. Il consumo energetico dell'intera casa è visibile a colpo d'occhio e può essere monitorato in qualsiasi momento. Applicabile nell'industria chimica, centrali elettriche, sistemi di automazione, sistemi DOS, dispositivi elettromeccanici e altri campi. Compatto, leggero, facile da trasportare, robusto e durevole, prestazioni affidabili, comodo e pratico. Tipo di articolo: Contatore di wattora Modello: D52-2066 Materiale: ABS Applicazione: Utilizzo nell'industria chimica, centrali elettriche, sistemi di automazione, sistemi DOS, dispositivi elettromeccanici e altri campi Precisione di misura: 1% ± 2 punti di misura Campo di misura: Tensione CA: 40,0–300,0 V, Corrente CA: 0–100,0 A Risoluzione di visualizzazione della corrente: 0,01 A Frequenza di alimentazione: 45,0–65,0 Hz Fattore di potenza: 0,00–1,00 PF Potenza attiva: Campo di misura 0–30000 W, risoluzione di visualizzazione 0,1 W tra 0–9999,9 W e 1 W per il resto del campo di misura. Corrente: 0–9999 kWh, risoluzione minima di visualizzazione 0,01 kWh; 1000,0–9999,9 kWh, risoluzione minima di visualizzazione 0,1 kWh; 10000–9999 kWh, risoluzione minima di misurazione 1 kWh. Velocità di misurazione: circa 2 misurazioni al secondo. Metodo di installazione: montaggio su guida. Applicazione: 1. Collegare la tensione di misura ai morsetti 1 e 2 in basso a sinistra del misuratore. 2. Cablare il trasformatore integrato secondo lo schema elettrico in Figura 1. Far passare il cavo di misura attraverso l'apertura nella parte inferiore del misuratore. La direzione di inserimento del cavo è liberamente selezionabile a seconda della situazione operativa. Può essere inserito attraverso l'apertura rotonda nella parte superiore del misuratore e fatto uscire dalla parte inferiore. La diversa direzione di inserimento non influisce sui risultati della misura. 3. Collegare il trasformatore esterno secondo lo schema elettrico in Figura 2. Collegare i due fili dal terminale secondario del trasformatore di corrente ai morsetti 3 e 4 in alto a sinistra del misuratore e far passare i cavi di misura attraverso l'apertura rotonda nel misuratore. 4. Il misuratore visualizza i parametri di misura dopo l'accensione. 5. Se è necessario azzerare la misura dell'energia (durante una misura a punto zero), tenere premuto il pulsante (RESET) sul lato destro del pannello di controllo per 5 secondi finché il display dell'energia non mostra 0. Quindi rilasciare il pulsante. L'energia elettrica verrà ora misurata da zero. La funzione di misura dell'energia registra automaticamente i dati quando L'alimentazione elettrica viene interrotta, ovvero quando la tensione di misura viene disattivata. Il misuratore salva automaticamente i dati di misura correnti e riprende la misurazione al ripristino dell'alimentazione. L'apertura di 11 mm di diametro del trasformatore di corrente (TA) integrato consente il passaggio di un filo di rame da 12 mm² secondo gli standard nazionali ed è progettata per una corrente di carico di 100 A. L'apertura di 15 mm di diametro del trasformatore di corrente (TA) esterno consente il passaggio di un filo di rame da 21-25 mm² secondo gli standard nazionali.
