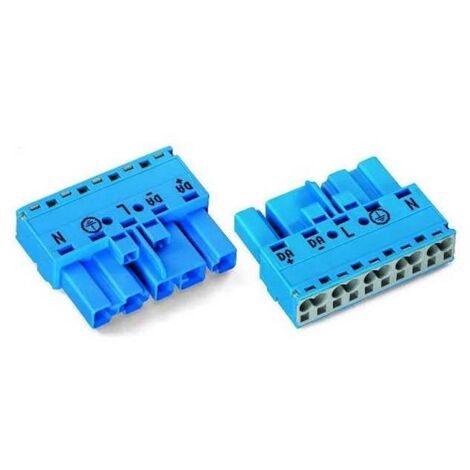

Connettore Wago Femmina 5 Vie Blu

Codice ErreBi: 45789
Codice produttore: 770-1115
Produttore: Wago
Vendita al pezzo

Ratings per IEC/EN 60664-1
- Valutazione per: IEC/EN 60664-1
- Tensione nominale (III / 3): 400 V
- Tensione impulsiva nominale (III / 3): 6 kV
- Corrente nominale: 25 A
- Legenda (rating): (III / 3) ? Categoria sovratensione III / grado di emissioni 3

Approvals per UL 1977
- Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
- Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 23 A

Connection data
- Tecnica di connessione: Push-in CAGE CLAMP®
- Tipo azionamento: Operating tool, Push-in
- Sezione nominale: 4 mm²
- Conduttore rigido: 0,5 … 4 mm² / 20 … 12 AWG
- Conduttore rigido, connessione push-in: 1,5 … 4 mm² / 16 … 12 AWG
- Conduttore semi-rigido: 0,5 … 2,5 mm² / 20 … 14 AWG
- Conduttore flessibile: 0,5 … 4 mm² / 20 … 12 AWG
- Conduttore flessibile con boccola con isolamento in plastica: 0,25 … 1,5 mm² / 20 … 16 AWG
- Conduttore flessibile con boccola, senza isolamento in plastica: 0,25 … 2,5 mm² / 20 … 14 AWG
- Conduttore flessibile con boccola, connessione a innesto, da: 1,5 mm² / 16 AWG
- Lunghezza spelatura: 9 mm / 0.35 pollice
- Nota (lunghezza di spelatura): see also packaging or instructions
- Num. poli: 5
- Numero totale di punti di connessione: 10
- Numero totale di potenziali: 5
- Funzione massa: with preceding GND contact
- Direzione entrata conduttore per direzione di accoppiamento: 0 °

Dati geometrici
- Pin spacing: 10 mm / 0.394 inch
- Larghezza: 50 mm / 1.969 inch
- Altezza: 12,9 mm / 0.508 inch
- Profondità: 37,5 mm / 1.476 inch

Mechanical data
- Technologie: DALI
- Codifica: I
- Forza di accoppiamento di una connessione a innesto: circa 20…70 N (dipende dal numero di poli)
- Forza di ritenzione di una connessione a innesto: quando bloccato: > 80 N
- Forza di disinserzione di una connessione a innesto: quando sbloccato: circa 20…70 N (dipende dal numero di poli)
- Numero di cicli di inserimento: 200, senza carico resistivo 100, con carico resistivo IN = 25 A, testato (4 mm²/AWG 12)
- Grado di protezione: IP20
- Nota sul tipo di protezione: In mated condition with strain relief housing: IP2xC (These compact connectors are not designed for use in open, easily accessible areas.)
- Marcatura potenziale: N ? L DA- DA+
- Applicazione: for dimming function (e.g., DALI)

Plug connection
- Tipo contatto (connettore a innesto): Male connector/plug
- Tipo di connessione connettore: for conductors
- Protezione dall'inversione di polarità: Yes
- Bloccaggio della connessione a innesto: locking lever
- Leva di bloccaggio: retrofittable
- Dati dei materiali
- Colore: blu
- Materiale isolante: Poliammide (PA66)
- Materiale della molla di serraggio: Acciaio per molla al cromo nichel (CrNi)
- Materiale di contatto: Superficie trattata con rame o lega di rame
- Carico di incendio: 0,298 MJ

Condizioni ambientali
- Processing temperature: -5 … +40 °C
- Continuous operating temperature: -35 … +85 °C
- Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C

Nota su resistenza di contatto: resistenza di contatto circa 1 mOhm presa/spina transizione di contatto circa 0,25 mOhm

Scheda Tecnica

Tipologia di prodotto: Connettore
Amperaggio: 25A
Materiale: PA66 (Poliammide 66, Nylon 66)
Colore: Blu
Temperatura operativa: -35°C a +85°C
Dimensione: 37,50x50,00x12,90 (L x W x H)
Voltaggio: 400V
Materiale del contatto: Lega di rame
Montaggio: Sul cavo
Range del filo: 20 - 14 AWG
Genere: Femmina
Numero di poli: 5
Numero di file: 1
Passo: 10.00 mm
Orientamento: Diritto (180°)
