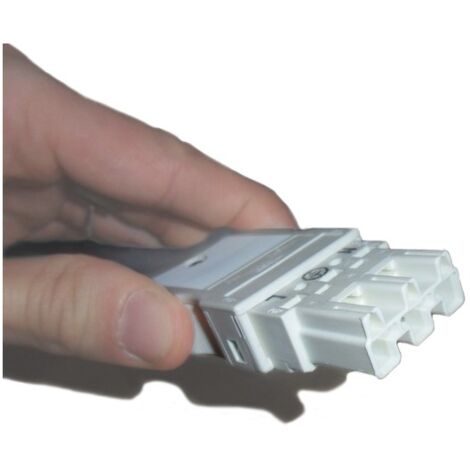

Connettore Wago Femmina 3 Vie
Prodotto simile consegnato con
'/%3E%3C/svg%3E)
60 connettori elettrici con leva di controllo, 30 connettori 2 ingressi, 20 connettori 3 ingressi, 10 connettori 5 ingressi
12,99 €17
Venduto da Errebi shop
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Codice ErreBi: 22387
Codice produttore: 770-133
Produttore: Wago
Vendita al pezzo
Tutti i connettori per installazione (versioni a scatto snap-in per apparecchi di illuminazione, dispositivi o circuiti stampati e armadi di distribuzione) sono dotati di leve di bloccaggio per garantire il serraggio sicuro di prese e spine. Le leve di bloccaggio supplementari servono solo in caso di "conduttori volanti" (spina/presa).
Tutti i componenti WINSTA® sono protetti al 100% contro l'inversione di polarità impedendo:
a.) l'innesto di numeri differenti di poli
b.) l'innesto con inversione di 180°
c.) l'innesto con sfalsamento laterale
d.) l'innesto di un polo
Proprietà dellarticolo
Num. poli: 3
Pin spacing: 10 mm (0.394 poll)
Numero totale di punti di connessione: 6
Numero totale di potenziali: 3
Colore: bianco
Tensione nominale (III / 3) [V]: 250V
Sovratensione momentanea nominale (III / 3) [kV]: 4kV
Corrente nominale [A]: 25A
Cicli di inserimento : 200, senza carico resistivo
Tecnologia di connessione: Push-in CAGE CLAMP®
Number of connection points connector: 2
Actuation type: Operating tool
Sezione nominale 1: 4 mm² / 12 AWG
Lunghezza spelatura 1: 9 mm / 0.35 poll
Forza di accoppiamento di una connessione a innesto: circa 20…70 N (dipende dal numero di poli)
Forza di ritenzione di una connessione a innesto: quando bloccato > 80 N
Materiale isolante: Poliammide 6.6 V0, esente da alogeni (eccetto il cavo)
Livello di infiammabilità secondo UL 94: V0
Materiale della molla di serraggio: Acciaio per molla al cromo nichel (CrNi)
Materiale di contatto: Superficie trattata con rame o lega di rame
Temperatura di elaborazione: -5°C ... +40°C
Carico di incendio [MJ]: 0.458 MJ
Larghezza: 34,6 mm / 1.362 poll
Altezza: 15 mm / 0.591 in.
Lunghezza: 75,9 mm / 2.988 poll
Scheda Tecnica
Tipologia di prodotto: Connettore
Serie: Wago
Amperaggio: 25A
Materiale: PA66 (Poliammide 66, Nylon 66)
Colore: Bianco
Temperatura operativa: -35°C a +85°C
Dimensione: 76,00x34,60x15,00 (L x W x H)
Infiammabilità: 94V-0
Voltaggio: 250V
Materiale del contatto: Lega di rame
Montaggio: Sul cavo
Range del filo: 0.50 - 4.00 mmq
Genere: Femmina
Numero di poli: 3
Numero di file: 1
Passo: 10.00 mm
Orientamento: Diritto (180°)
Codice produttore: 770-133
Produttore: Wago
Vendita al pezzo
Tutti i connettori per installazione (versioni a scatto snap-in per apparecchi di illuminazione, dispositivi o circuiti stampati e armadi di distribuzione) sono dotati di leve di bloccaggio per garantire il serraggio sicuro di prese e spine. Le leve di bloccaggio supplementari servono solo in caso di "conduttori volanti" (spina/presa).
Tutti i componenti WINSTA® sono protetti al 100% contro l'inversione di polarità impedendo:
a.) l'innesto di numeri differenti di poli
b.) l'innesto con inversione di 180°
c.) l'innesto con sfalsamento laterale
d.) l'innesto di un polo
Proprietà dellarticolo
Num. poli: 3
Pin spacing: 10 mm (0.394 poll)
Numero totale di punti di connessione: 6
Numero totale di potenziali: 3
Colore: bianco
Tensione nominale (III / 3) [V]: 250V
Sovratensione momentanea nominale (III / 3) [kV]: 4kV
Corrente nominale [A]: 25A
Cicli di inserimento : 200, senza carico resistivo
Tecnologia di connessione: Push-in CAGE CLAMP®
Number of connection points connector: 2
Actuation type: Operating tool
Sezione nominale 1: 4 mm² / 12 AWG
Lunghezza spelatura 1: 9 mm / 0.35 poll
Forza di accoppiamento di una connessione a innesto: circa 20…70 N (dipende dal numero di poli)
Forza di ritenzione di una connessione a innesto: quando bloccato > 80 N
Materiale isolante: Poliammide 6.6 V0, esente da alogeni (eccetto il cavo)
Livello di infiammabilità secondo UL 94: V0
Materiale della molla di serraggio: Acciaio per molla al cromo nichel (CrNi)
Materiale di contatto: Superficie trattata con rame o lega di rame
Temperatura di elaborazione: -5°C ... +40°C
Carico di incendio [MJ]: 0.458 MJ
Larghezza: 34,6 mm / 1.362 poll
Altezza: 15 mm / 0.591 in.
Lunghezza: 75,9 mm / 2.988 poll
Scheda Tecnica
Tipologia di prodotto: Connettore
Serie: Wago
Amperaggio: 25A
Materiale: PA66 (Poliammide 66, Nylon 66)
Colore: Bianco
Temperatura operativa: -35°C a +85°C
Dimensione: 76,00x34,60x15,00 (L x W x H)
Infiammabilità: 94V-0
Voltaggio: 250V
Materiale del contatto: Lega di rame
Montaggio: Sul cavo
Range del filo: 0.50 - 4.00 mmq
Genere: Femmina
Numero di poli: 3
Numero di file: 1
Passo: 10.00 mm
Orientamento: Diritto (180°)
Caratteristiche
- MarcheWAGO
- Lunghezza76 mm
- Altezza15 mm
- Peso560 g
- Tensione elettrica250 V
