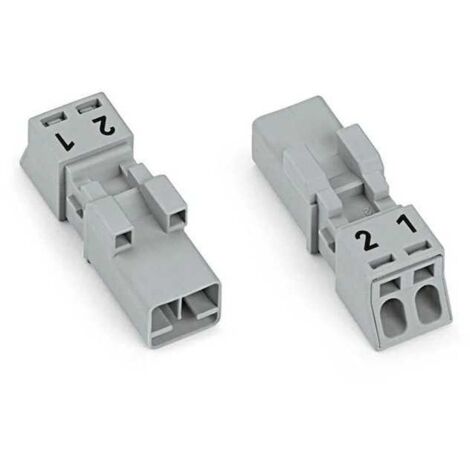

Connettore Wago Femmina 2 Vie Grigio

Codice ErreBi: 47995
Codice produttore: 890-252
Produttore: Wago
Vendita al pezzo

Ratings per IEC/EN 60664-1
- Valutazione per: IEC/EN 60664-1
- Tensione nominale (III / 3): 250 V
- Tensione impulsiva nominale (III / 3): 4 kV
- Corrente nominale: 16 A
- Legenda (rating): (III / 3) ? Categoria sovratensione III / grado di emissioni 3

Approvals per UL 1977
- Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
- Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 14 A

Connection data
- Tecnica di connessione: Push-in CAGE CLAMP®
- Tipo azionamento: Operating tool, Push-in
- Sezione nominale: 1,5 mm²
- Conduttore rigido: 0,25 … 1,5 mm² / 22 … 16 AWG
- Conduttore rigido, connessione push-in: 0,75 … 1,5 mm² / 20 … 16 AWG
- Conduttore semi-rigido: 0,25 … 1 mm² / 22 … 18 AWG
- Conduttore flessibile: 0,25 … 1,5 mm² / 22 … 16 AWG
- Conduttore flessibile con boccola con isolamento in plastica: 0,25 … 0,75 mm² / 22 … 20 AWG
- Conduttore flessibile con boccola, senza isolamento in plastica: 0,25 … 0,75 mm² / 22 … 20 AWG
- Conduttore flessibile con boccola, connessione a innesto, da: 0,75 mm² / 20 AWG
- Lunghezza spelatura: 9 mm / 0.35 pollice
- Nota (lunghezza di spelatura): see also packaging or instructions
- Num. poli: 2
- Numero totale di punti di connessione: 2
- Numero totale di potenziali: 2
- Direzione entrata conduttore per direzione di accoppiamento: 0 °

Dati geometrici
- Pin spacing: 4,4 mm / 0.173 inch
- Larghezza: 10,4 mm / 0.409 inch
- Altezza: 11,7 mm / 0.461 inch
- Profondità: 34,1 mm / 1.343 inch

Mechanical data
- Codifica: B
- Forza di accoppiamento di una connessione a innesto: circa 20…70 N (dipende dal numero di poli)
- Forza di ritenzione di una connessione a innesto: quando bloccato: > 80 N
- Forza di disinserzione di una connessione a innesto: quando sbloccato: circa 20…70 N (dipende dal numero di poli)
- Numero di cicli di inserimento: 200, senza carico resistivo 100, con carico resistivo IN = 16 A, testato (1,5 mm²/AWG 16)
- Marcatura: 1 2
- Grado di protezione: IP20
- Nota sul tipo di protezione: IP40 when mated with strain relief housing
- Marcatura potenziale: 1 2

Plug connection
- Tipo contatto (connettore a innesto): Male connector/plug
- Tipo di connessione connettore: for conductors
- Protezione dall'inversione di polarità: Yes
- Bloccaggio della connessione a innesto: locking lever
- Leva di bloccaggio: retrofittable

Dati dei materiali
- Colore: grigio
- Materiale isolante: Poliammide (PA66)
- Materiale della molla di serraggio: Acciaio per molla al cromo nichel (CrNi)
- Materiale di contatto: Superficie trattata con rame o lega di rame
- Carico di incendio: 0,056 MJ
- Peso: 2,5 g

Condizioni ambientali
- Processing temperature: -5 … +40 °C
- Continuous operating temperature: -35 … +85 °C
- Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C

Nota su resistenza di contatto: resistenza di contatto circa 1 mOhm presa/spina transizione di contatto circa 0,25 mOhm

Scheda Tecnica

Tipologia di prodotto: Connettore
Amperaggio: 16A
Materiale: PA66 (Poliammide 66, Nylon 66)
Colore: Grigio
Temperatura operativa: -35°C a +85°C
Dimensione: 34,10x10,40x11,70 (L x W x H)
Voltaggio: 250V
Materiale del contatto: Lega di rame
Montaggio: Sul cavo
Range del filo: 22 - 18 AWG
Genere: Femmina
Numero di poli: 12
Numero di file: 1
Passo: 4.40mm
Orientamento: Diritto (180°)
