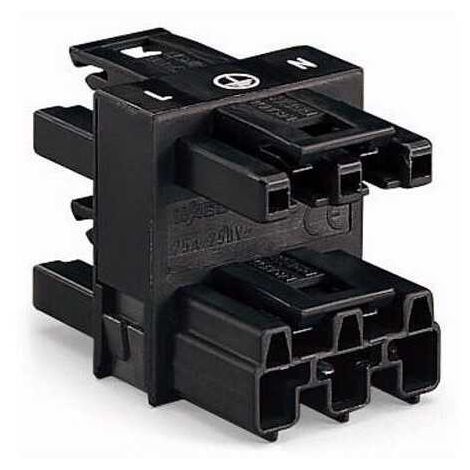

Connettore distribuzione Wago 3 Vie 1 Ingresso Femmina e 3 Uscite Maschio Nero
15 € di sconto a partire da 200 €
con il codice
con il codice
Venduto da Errebi shop
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Acquistati spesso insieme
Informazioni sul prodotto
Descrizione
Codice ErreBi: 50445
Codice produttore: 770-607
Produttore: Wago
Vendita al pezzo
Tutti i connettori per installazione (versioni a scatto snap-in per apparecchi di illuminazione, dispositivi o circuiti stampati e armadi di distribuzione) sono dotati di leve di bloccaggio per garantire il serraggio sicuro di prese e spine. Le leve di bloccaggio supplementari servono solo in caso di "conduttori volanti" (spina/presa).
Tutti i componenti WINSTA® sono protetti al 100% contro l'inversione di polarità impedendo:
a.) l'innesto di numeri differenti di poli
b.) l'innesto con inversione di 180°
c.) l'innesto con sfalsamento laterale
d.) l'innesto di un polo
Ratings per IEC/EN 60664-1
- Valutazione per: IEC/EN 60664-1
- Tensione nominale (III / 3): 250 V
- Tensione impulsiva nominale (III / 3): 4 kV
- Corrente nominale: 25 A
- Legenda (rating): (III / 3) Categoria sovratensione III / grado di emissioni 3
Approvals per UL 1977
- Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
- Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 23 A
Connection data
- Num. poli: 3
- Numero totale di potenziali: 3
- Funzione massa: with preceding GND contact
Dati geometrici
- Pin spacing: 10 mm / 0.394 inch
- Larghezza: 30 mm / 1.181 inch
- Altezza: 32,7 mm / 1.287 inch
- Profondità: 46 mm / 1.811 inch
Mechanical data
- Codifica: A
- Forza di accoppiamento di una connessione a innesto: approx. 20 … 70 N (depending on pole number)
- Forza di ritenzione di una connessione a innesto: quando bloccato: > 80 N
- Forza di disinserzione di una connessione a innesto: Unlocked: approx. 20 … 70 N (depending on pole number)
- Numero di cicli di inserimento: ?200, senza carico resistivo / 100, con carico resistivo IN = 25 A, testato (4 mm²/AWG 12)
- Tipo di connettore di distribuzione: Distribution connector, 3-way
- Grado di protezione: IP20
- Nota sul tipo di protezione: Only in mated condition (These compact connectors are not designed for use in open, easily accessible areas.)
- Applicazione: General mains applications
Plug connection
- Tipo contatto (connettore a innesto): gniazdo/wtyczka
- Protezione dall'inversione di polarità: Yes
- Bloccaggio della connessione a innesto: locking lever
- Leva di bloccaggio: yes
Dati dei materiali
- Colore: nero
- Materiale isolante: Poliammide (PA66)
- Materiale di contatto: Superficie trattata con rame o lega di rame
- Carico di incendio: 0,423 MJ
- Peso: 25,1 g
Condizioni ambientali
- Processing temperature: -5 … +40 °C
- Continuous operating temperature: -35 … +85 °C
- Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C
Scheda Tecnica
Tipologia di prodotto: Connettore
Amperaggio: 25A
Materiale: PA66 (Poliammide 66, Nylon 66)
Colore: Nero
Temperatura operativa: -35°C a +85°C
Dimensione: 46,00x30,00x32,70 (L x W x H)
Voltaggio: 250V
Materiale del contatto: Lega di rame
Montaggio: Su pannello
Genere: Maschio + Femmina
Numero di poli: 3
Numero di file: 1
Passo: 10.00 mm
Orientamento: Diritto (180°)
Codice produttore: 770-607
Produttore: Wago
Vendita al pezzo
Tutti i connettori per installazione (versioni a scatto snap-in per apparecchi di illuminazione, dispositivi o circuiti stampati e armadi di distribuzione) sono dotati di leve di bloccaggio per garantire il serraggio sicuro di prese e spine. Le leve di bloccaggio supplementari servono solo in caso di "conduttori volanti" (spina/presa).
Tutti i componenti WINSTA® sono protetti al 100% contro l'inversione di polarità impedendo:
a.) l'innesto di numeri differenti di poli
b.) l'innesto con inversione di 180°
c.) l'innesto con sfalsamento laterale
d.) l'innesto di un polo
Ratings per IEC/EN 60664-1
- Valutazione per: IEC/EN 60664-1
- Tensione nominale (III / 3): 250 V
- Tensione impulsiva nominale (III / 3): 4 kV
- Corrente nominale: 25 A
- Legenda (rating): (III / 3) Categoria sovratensione III / grado di emissioni 3
Approvals per UL 1977
- Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
- Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 23 A
Connection data
- Num. poli: 3
- Numero totale di potenziali: 3
- Funzione massa: with preceding GND contact
Dati geometrici
- Pin spacing: 10 mm / 0.394 inch
- Larghezza: 30 mm / 1.181 inch
- Altezza: 32,7 mm / 1.287 inch
- Profondità: 46 mm / 1.811 inch
Mechanical data
- Codifica: A
- Forza di accoppiamento di una connessione a innesto: approx. 20 … 70 N (depending on pole number)
- Forza di ritenzione di una connessione a innesto: quando bloccato: > 80 N
- Forza di disinserzione di una connessione a innesto: Unlocked: approx. 20 … 70 N (depending on pole number)
- Numero di cicli di inserimento: ?200, senza carico resistivo / 100, con carico resistivo IN = 25 A, testato (4 mm²/AWG 12)
- Tipo di connettore di distribuzione: Distribution connector, 3-way
- Grado di protezione: IP20
- Nota sul tipo di protezione: Only in mated condition (These compact connectors are not designed for use in open, easily accessible areas.)
- Applicazione: General mains applications
Plug connection
- Tipo contatto (connettore a innesto): gniazdo/wtyczka
- Protezione dall'inversione di polarità: Yes
- Bloccaggio della connessione a innesto: locking lever
- Leva di bloccaggio: yes
Dati dei materiali
- Colore: nero
- Materiale isolante: Poliammide (PA66)
- Materiale di contatto: Superficie trattata con rame o lega di rame
- Carico di incendio: 0,423 MJ
- Peso: 25,1 g
Condizioni ambientali
- Processing temperature: -5 … +40 °C
- Continuous operating temperature: -35 … +85 °C
- Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C
Scheda Tecnica
Tipologia di prodotto: Connettore
Amperaggio: 25A
Materiale: PA66 (Poliammide 66, Nylon 66)
Colore: Nero
Temperatura operativa: -35°C a +85°C
Dimensione: 46,00x30,00x32,70 (L x W x H)
Voltaggio: 250V
Materiale del contatto: Lega di rame
Montaggio: Su pannello
Genere: Maschio + Femmina
Numero di poli: 3
Numero di file: 1
Passo: 10.00 mm
Orientamento: Diritto (180°)
Caratteristiche
- MarcheWAGO
- Lunghezza46 mm
- Larghezza30 mm
- Altezza32.7 mm
- Peso25.1 g
Consigliato da
Come scegliere i connettori elettrici
I connettori, essenziali in un impianto elettrico, consentono rapidamente di realizzare i collegamenti tra cavi e componenti di ogni tipo. Il collegamento sicuro e perfettamente isolato deve offrire una buona resistenza meccanica ed evitare surriscaldamenti, possibili cause di incendi e guasti.
'/%3E%3C/svg%3E)
Visita la vetrina WAGOWAGO Kontakttechnik GmbH & Co KG, o semplicemente WAGO, è un'azienda tedesca con sede a Minden (Westfalia). È un produttore specializzato di terminali per apparecchiature elettriche ed edilizie e di componenti per l'automazione.
Originariamente era un'azienda familiare fondata nell'aprile del 1951 da Friedrich Hohorst e Heinrich Nagel, che svilupparono il morsetto a molla. In seguito, sotto la guida di Friedrich Hohorst, WAGO ha inventato altri connettori a molla: terminali senza viti, morsettiere e connettori, oltre ai domino. Negli anni '90, WAGO si è spostata verso l'alto, progettando elettronica di consumo come i bus interni dei computer (che collegano tutti i componenti interni di un computer). A seguito della crescita esponenziale delle vendite, l'azienda produce oggi i suoi prodotti principalmente a Sondershausen, in Germania, oltre alla sede di Minden.
Nei due siti tedeschi l'azienda impiega 2.600 persone, più della metà della sua forza lavoro globale.
